- Оптический усилитель с центральной длиной волны 980 нм (тип.), корпус: Butterfly, оснащен PM оптическим волокном, разъем: FC/APC, выходная мощность насыщения: 19.5 дБм
- Оптический усилитель с центральной длиной волны 980 нм (тип.), корпус: Butterfly, оснащен SM оптическим волокном, разъем: FC/APC, выходная мощность насыщения: 19.5 дБм
Бустерные оптические усилители (БОУ) - это однопроходные усилители бегущей волны, которые хорошо работают как с монохроматическими, так и с многоволновыми сигналами. Поскольку БОУ усиливают только одно состояние поляризации, они лучше всего подходят для приложений, в которых известна входная поляризация света. Этот BOA состоит из высокоэффективной слоистой структуры GaAs с квантовыми ямами (QW), которая предназначена для усиления поляризованных оптических сигналов около 980 нм и также является идеальной усиливающей средой для реализации широкополосных перестраиваемых лазеров.

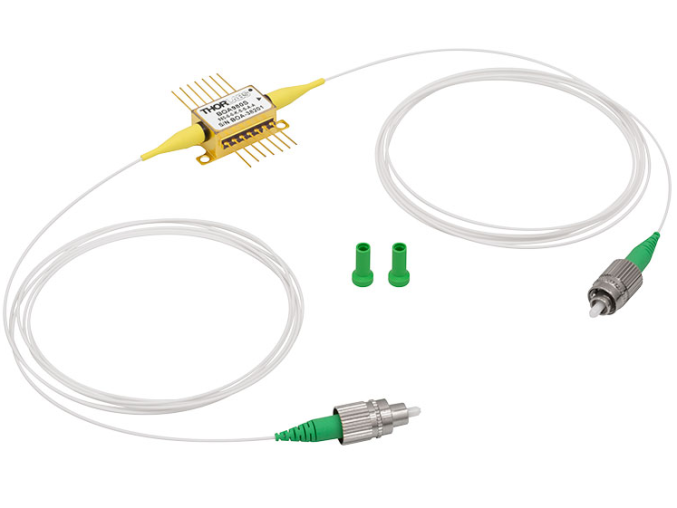

Вход и выход усилителя соединены с активным слоем гребневого волновода на чипе оптического усилителя. Устройство содержится в стандартном 14-контактном корпусе типа «бабочка» с одномодовыми или сохраняющими поляризацию оптоволоконными выводами, оканчивающимися коннекторами FC / APC. BOA785S использует одномодовое волокно 780HP без сохранения поляризации. Интегрированный термоэлектрический охладитель (TEC) и термистор позволяют регулировать температуру этого BOA, тем самым стабилизируя коэффициент усиления и спектр.
Ключевые особенности:
- Зависимость от поляризации: усиливает одно состояние поляризации
- SM волокно длиной 1,5 м с разъемами FC / APC
- Усиление малого сигнала: 27 дБ (типичное значение)
- Выходная мощность насыщения: 19,5 дБм (типовая)
- Ширина рабочей полосы 3 дБ: 72 нм (типовая)
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Длина волны
|
940 - 980 нм |
Мощность (@ -3 дБ)
|
19,5 дБм |
Тип волокна
|
SM HI1060 или PM980-XP |
Рабочий ток
|
700 мА |
Оптическая полоса
|
72 нм |
Усиление малого сигнала
|
27 дБ |
Пульсация усиления (RMS)
|
0,02 дБ |
Коэффициент шума
|
6,0 дБ |
Прямое напряжение
|
1.9 В |
Сопротивление термистора
|
10 кОм |
Диаметр модового поля
|
5,9 ± 0,3 мкм при 980 нм |
Числовая апертура
|
0,14 |
Длина волокна
|
1,5 м |
Разъем
|
FC / APC |
