- Оптический усилитель с центральной длиной волны 1685 нм, корпус: Butterfly, оснащен PM оптическим волокном, разъем: FC/APC, выходная мощность насыщения: 17 дБм
- Оптический усилитель с центральной длиной волны 1685 нм, корпус: Butterfly, оснащен SM оптическим волокном, разъем: FC/APC, выходная мощность насыщения: 17 дБм
Бустерные оптические усилители - это однопроходные усилители бегущей волны, которые хорошо работают как с монохроматическими, так и с многоволновыми сигналами. Поскольку БОА усиливают только одно состояние поляризации, они лучше всего подходят для приложений, в которых известна входная поляризация света. Каждый BOA состоит из высокоэффективной слоистой структуры InP с квантовой ямой (QW), которая предназначена для усиления поляризованных оптических сигналов в диапазоне 1685 нм, а также является идеальной усиливающей средой для реализации широкополосных перестраиваемых лазеров.

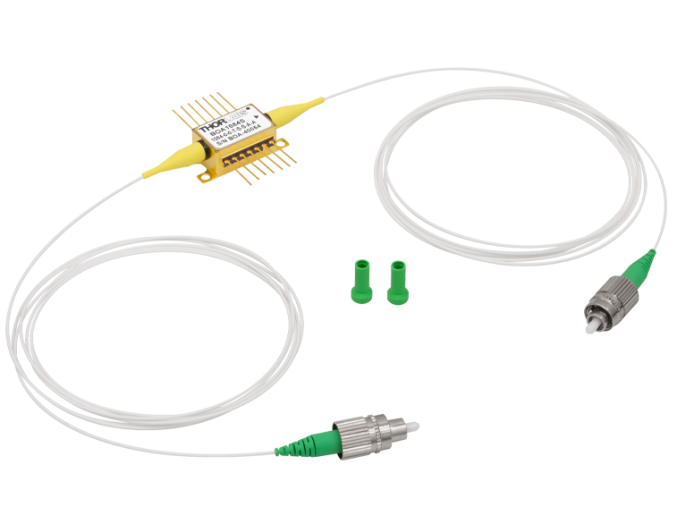

Как видно на схеме справа, вход и выход усилителя соединены с активным слоем гребневого волновода на микросхеме оптического усилителя. Устройство содержится в стандартном 14-контактном корпусе типа «бабочка» с одномодовыми или сохраняющими поляризацию оптоволоконными выводами, оканчивающимися коннекторами FC / APC. В BOA1084S используется одномодовое волокно SMF-28e без сохранения поляризации, а в BOA1084P используется волокно PM15-U40A с сохранением поляризации, при этом ключ разъема совмещен с медленной осью. Интегрированный термоэлектрический охладитель (TEC) и термистор позволяют регулировать температуру этих BOA, тем самым стабилизируя коэффициент усиления и спектр.
Ключевые особенности:
- Зависимость от поляризации: усиливает одно состояние поляризации
- Волокно длиной 1,5 м, SM или PM с разъемами FC / APC
- Усиление малого сигнала: 20 дБ (типичное значение)
- Выходная мощность насыщения: 17 дБм (типовая)
- Ширина полосы 3 дБ: 110 нм (типовая)
- Каждая торцевая поверхность полупроводника имеет просветляющее покрытие (R <0,1%) для предотвращения генерации
