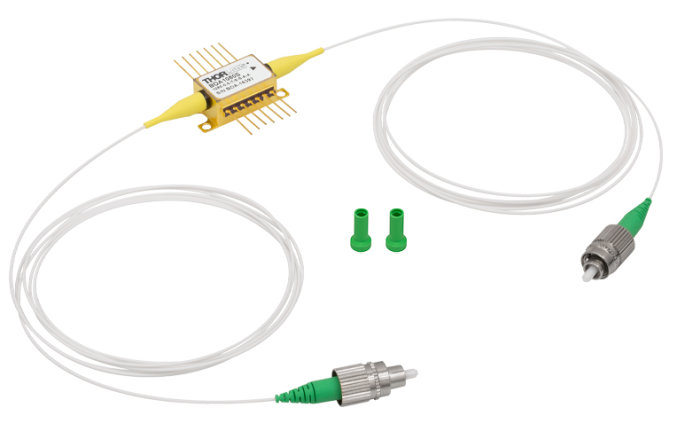

- Оптический усилитель L-диапазона, чувствителен к поляризации излучения, центральная длина волны: 1590 нм (тип.), корпус: Butterfly, сопряжен с оптическими волокнами типа PM, разъемы: FC/APC
- Оптический усилитель L-диапазона, чувствителен к поляризации излучения, центральная длина волны: 1625 нм (тип.), корпус: Butterfly, сопряжен с оптическими волокнами типа PM, разъемы: FC/APC
Бустерные оптические усилители - это однопроходные усилители бегущей волны, которые хорошо работают как с монохроматическими, так и с многоволновыми сигналами. Поскольку БОА усиливают только одно состояние поляризации, они лучше всего подходят для приложений, в которых известна входная поляризация света. Для приложений, в которых входная поляризация неизвестна или колеблется, требуется полупроводниковый оптический усилитель (SOA). Однако характеристики BOA по усилению, шуму, полосе пропускания и мощности насыщения превосходят характеристики SOA из-за конструктивных особенностей, которые делают SOA нечувствительным к поляризации.
BOA состоит из высокоэффективной многослойной структуры InP / InGaAsP с множественными квантовыми ямами (MQW). Как видно на схеме справа, вход и выход усилителя соединены с надежным гребневым волноводом на микросхеме оптического усилителя. Потери обычно составляют от 1,5 до 2,5 дБ для связи между волокном и кристаллом и между кристаллами и волокном (каждое). Эти потери связи влияют на общее усиление, коэффициент шума (NF) и мощность насыщения (Psat). Хотя усиление, создаваемое усилителем, превышает потери, эти потери остаются важным фактором в определении характеристик устройства. Например, снижение эффективности входной связи на 1 дБ увеличивает коэффициент шума на 1 дБ. В качестве альтернативы, падение выходной связи на 1 дБ снижает мощность насыщения на 1 дБ.
Ключевые особенности:
- L-Band и Super L-Band
- Сохранение поляризации: усиливает только одно состояние поляризации
- SM или PM (1,5 м) волокно, потеря 2,5 дБ на каждом конце микросхемы
- Разъемы FC / APC
- Высокая мощность насыщения, высокая эффективность
- Ширина полосы 3 дБ: 80 нм или 90 нм (типовая)
- Торцевые поверхности чипа с просветляющим покрытием (R <0,1%)
- Типичные области применения: усиление лазерных передатчиков, компенсация вносимых потерь MUX / DeMUX при передаче, оптический затвор
