Характеристики
Внутренний диаметр
—
12,0 ± 0,1 мм
Высота
—
10,0 ± 0,1 мм
Внешний диаметр
—
≤ 21,5 мм
Количество слоев
—
40
Длина намотки
—
200 ± 10 м
Тип оптического волокна
—
60/100 PM волокно
Перекрестные помехи (комнатная температура, 25°C)
—
≤ -15 дБ
Перекрестные помехи (полный температурный диапазон)
—
≤ -13 дБ
Вносимые потери
—
≤ 0,2 дБ
Стабильность смещения при постоянной температуре (100 с, 1σ)
—
≤0,6°/ч
Все характеристики

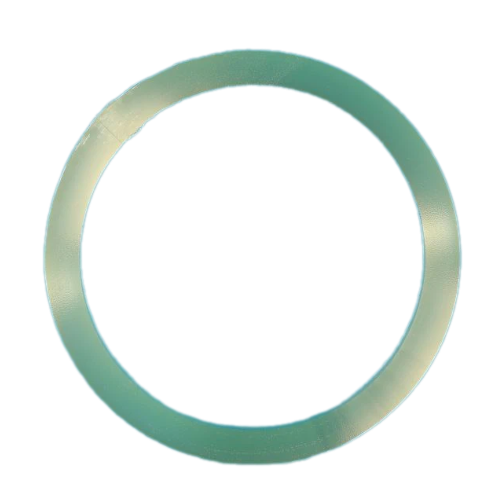

Катушка разработана и изготовлена для ВОГ малого размера, использует малый диаметр Panda PMF (PM13G-60-U10) и клей УФ-отверждения.
Ключевые особенности:
- отличные температурные и вибрационные характеристики;
- стабильная поставка сырья;
- быстрая и стабильная поставка партий;
- высокая надежность и оптимальная стоимость.
Документы
Small-Dia-Fiber-Coil
1 мб
|
Внутренний диаметр
|
12,0 ± 0,1 мм |
|
Высота
|
10,0 ± 0,1 мм |
|
Внешний диаметр
|
≤ 21,5 мм |
|
Количество слоев
|
40 |
|
Длина намотки
|
200 ± 10 м |
|
Тип оптического волокна
|
60/100 PM волокно |
|
Перекрестные помехи (комнатная температура, 25°C)
|
≤ -15 дБ |
|
Перекрестные помехи (полный температурный диапазон)
|
≤ -13 дБ |
|
Вносимые потери
|
≤ 0,2 дБ |
|
Стабильность смещения при постоянной температуре (100 с, 1σ)
|
≤0,6°/ч |
|
Пиковое значение в полном температурном диапазоне
|
≤ 2,0 °/ч |
|
Полный температурный диапазон
|
-45 ~ +80 °C |
- субминиатюрный замкнутый ВОГ
