Линейка компактных высокопроизводительных модуляторов EOSpace для передачи цифровых и аналоговых сигналов в диапазоне от 0 до 40 ГГц.
Официальный дистрибьютор EOSpace в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции EOSpace, полную техническую поддержку, а также поставку образцов.
Линейка компактных высокопроизводительных модуляторов EOSpace разработана для передачи цифровых и аналоговых сигналов в диапазоне от 0 до 40 ГГц. Компактное посадочное место значительно облегчает интеграцию в модули и трансиверы, а по таким показателям как вносимые оптические потери и полуволнове напряжение модуляторы серии являются одними из лучших в отрасли. Характеристики неизменны во всем C-диапазоне, что делает модуляторы серии хорошим выбором при работе с перестраиваемыми лазерными источниками.
Все модуляторы EOSpace отличает сочетание превосходных характеристик с высокой надежностью, так как они разработываются для применения в авиационно-космической технике. Успех определяется более чем 30-летним опытом работы инженеров компании с технологиями, основанными на применении ниобата лития.
Ключевые особенности:
- Широкополосный модулятор
- Модулция интенсивности, основанная на кристалле ниобате лития с X-срезом
- Отсутствие чирпа (Zero chirp)
- Низкие вносимые потери (менее 4 дБ)
- Низкое управляющее напряжение (менее 4,5 В @1 ГГц)
- Оптическая мощность до 400 мВт

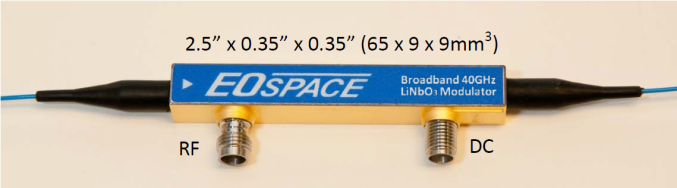

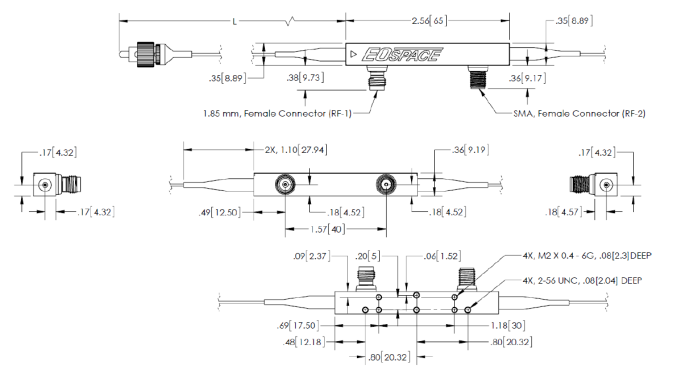

- Компактный форм-фактор
Дополнительные опции для заказа:
- Другие длины волн: 1,3 мкм; двойное окно 1,3 + 1,55 мкм; L-диапазон
- Меньшие вносимые потери: менее 3 дБ
- Контрастность более 30 дБ
- Расширенный диапазон частот: до 60 ГГц
- Входной ВЧ сигнал до +30 дБм
- Оптическая мощность до 1Вт
- Другие виды ВЧ и оптических коннекторов
- Конфигурации 1x2 и 2x2
- Расширенный температурный диапазон:
- -40 .. +85 °С
- -55 .. +95 °С
- -55 .. +125 °С
АО «ЛЛС» является дистрибьютором компании EOSpace на территории России и Таможенного Союза и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Диапазон рабочих длин волн (нм)
|
1530 - 1565 |

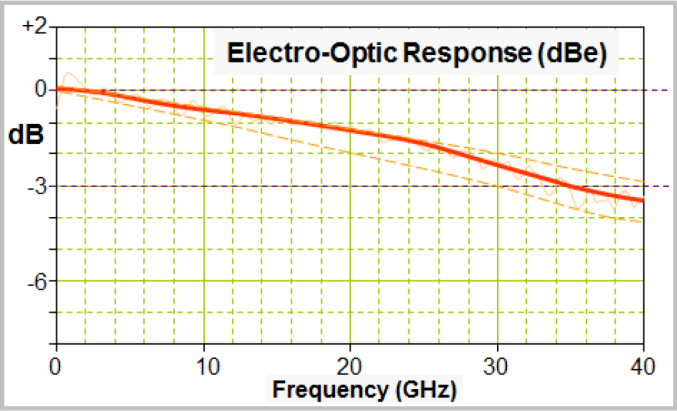

Полоса частот, 3 дБ (ГГц)
|
30 |
Вносимые потери (дБ) (с коннекторами FC/UPC)
|
3.5 - 4.0 (3.0 опция) |
Полуволновое напряжение Vpi @1ГГц (В)
|
4.5 - 5.0 (3.7 опция) |
Полуволновое напряжение порта смещения Vpi DC (В)
|
8 - 12 |
Модулируемый параметр
|
Амплитуда |
Оптические обратные потери (дБ)
|
45 |
Альфа чирп фактор
|
0.0 |
Материал чипа
|
LiNbO3 |
Срез
|
X-cut |
Максимально допустимая оптическая мощность (мВт)
|
400 |
Максимально допустимая ВЧ мощность (дБм)
|
+27 |
Максимальные значения напряжения (В)
|
-15, 15 |
Тип входного волокна
|
PM |
Тип выходного волокна
|
SM или PM |
Коннектор
|
FC/UPC (другие по запросу) |
Рабочий диапазон температур
|
0 .. +70 °С (другие по запросу) |
Температура хранения
|
-40 .. +85 °С |
