Полярископ – широко применяемый инструмент в стресс-тестировании, который использует поляризованный свет для изучения присутствия остаточного напряжения в прозрачных материалах. Полярископ разработан для неразрушающего обнаружения напряжений в реальном времени. Некоторые передовые полярископы способны предоставлять четкие изображения и точные данные измерения напряжений, что делает их бесценным инструментом для обеспечения прочности, целостности и производительности материала. Поляриметры предназначены для проверки прозрачных осветительных трубок, оптического стекла, заготовок из пластиковых бутылок. Материалы: стекло, сапфир, полимерные материалы, волноводы и т.д.
Ключевые особенности
- Автоматическое измерение напряжения одной кнопкой во всем поле зрения;
- В высокоскоростном режиме одно измерение может быть завершено за 15 секунд;
- Свободное переключение между высокоскоростным и стандартным режимами;
– Осевое направление напряжения в каждой точке может отображаться вместе со значением внутреннего напряжения, что удобно для анализа типов напряжений; - Использование источника света на основе массива светодиодов, разница в яркости между центром и краем составляет ≤20%.
- Функции хранения результатов испытаний;
– Все данные испытаний (оптическая задержка, угол медленной оси, значение напряжения) будут храниться в формате CSV.
– Для одного образца вся информация об испытаниях может быть сохранена в формате bak. Нет необходимости проводить повторное испытание при отслеживании конкретного результата измерения. Открыв файл bak, пользователи могут сохранить любое изображение с тем же образцом. - Функции хранения изображений:
– 2D-изображение напряжения в поле зрения;
– 3D-изображение напряжения в поле зрения;
– 2D-изображение напряжения в области;
– Линейное изображение напряжения.
Примеры образцов

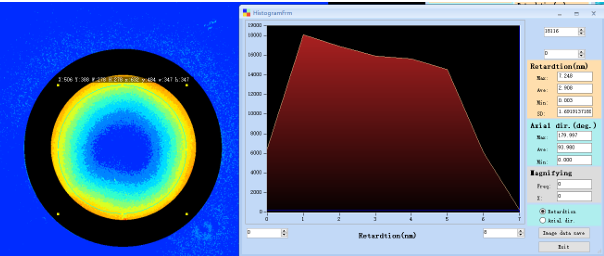

Двумерное распределение задержки в пределах всего образца

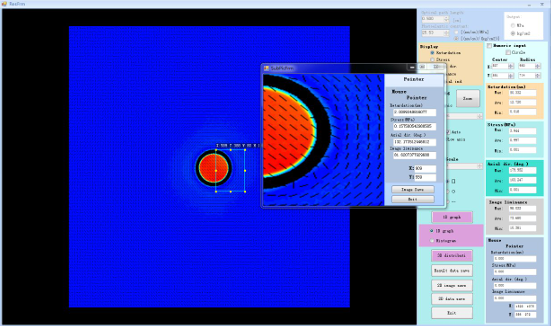

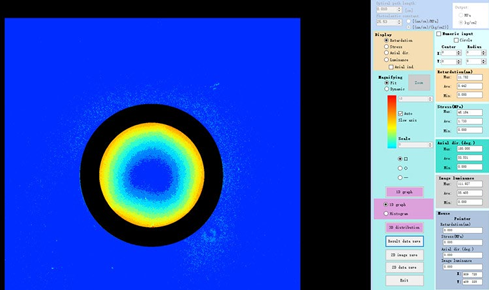

Увеличение масштаба отдельных участков
Пример для тестирования: косметический стеклянный флакон

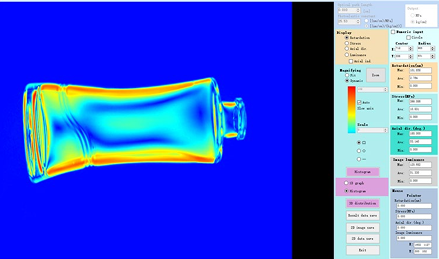

Двумерное распределение задержки в пределах всего образца

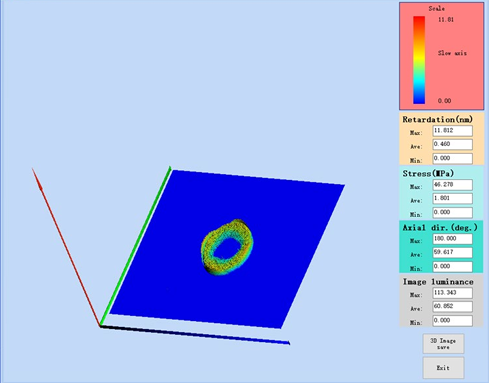

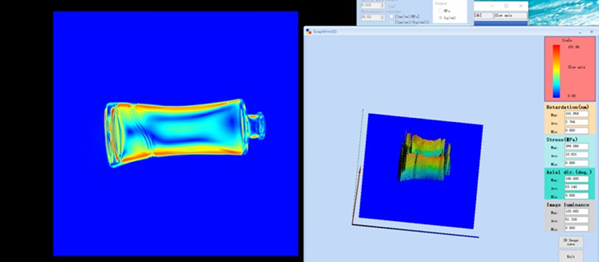

Изображение трехмерной задержки в поле зрения

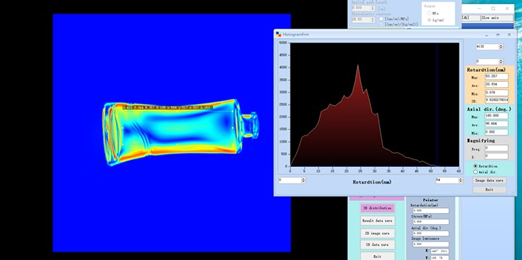

Двумерный анализ напряжений в области
Пример тестирования: стеклянная линза

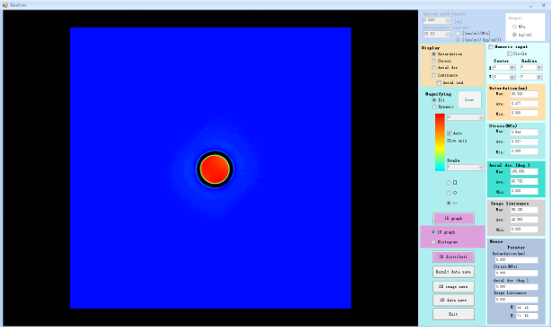

Двумерное распределение задержки в пределах всего образца
Трехмерное изображение замедления в поле зрения
Двумерный анализ напряжений в области

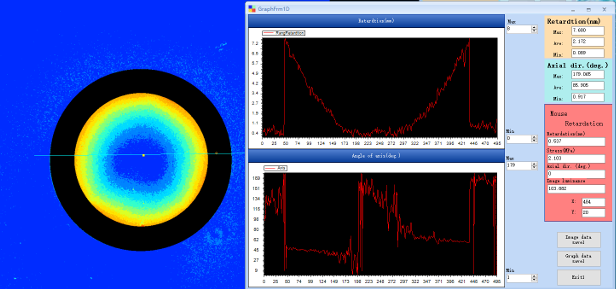

Анализ линейных напряжений
|

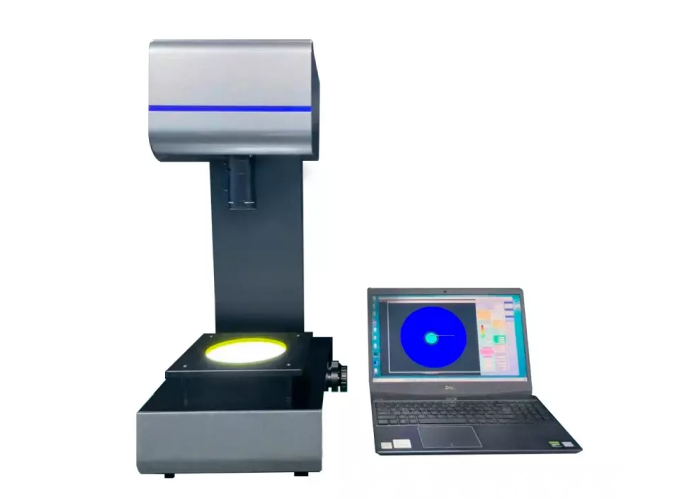

NMV225-145
|
|
|
Длина волны измерений
|
590 нм |
|
Диапазон замедления
|
0-145 нм |
|
Измеряемое поле
|
200*200 мм |
|
Измеряемая высота
|
278 мм |
|
Габариты
|
391*287*575 мм |
|
Масса
|
~22 кг |
|

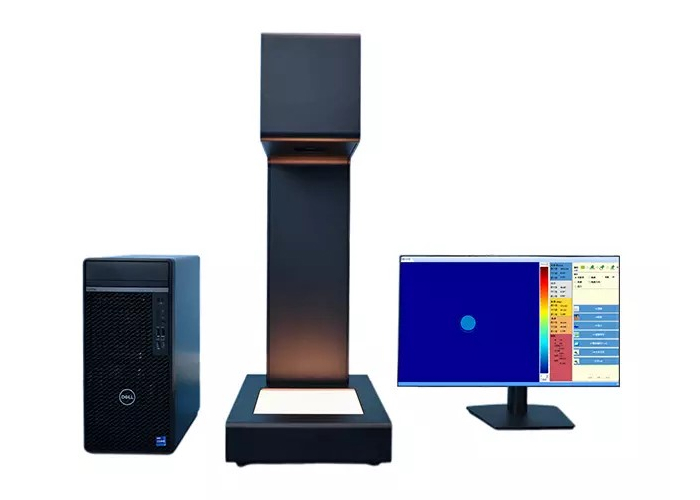

NMV225-145L
|
|
|
Длина волны измерений
|
590 нм |
|
Диапазон замедления
|
0-145 нм |
|
Измеряемое поле
|
400*400 мм |
|
Измеряемая высота
|
100-510 мм |
|
Габариты
|
680*540*760 мм |
|
Масса
|
~30 кг |
|

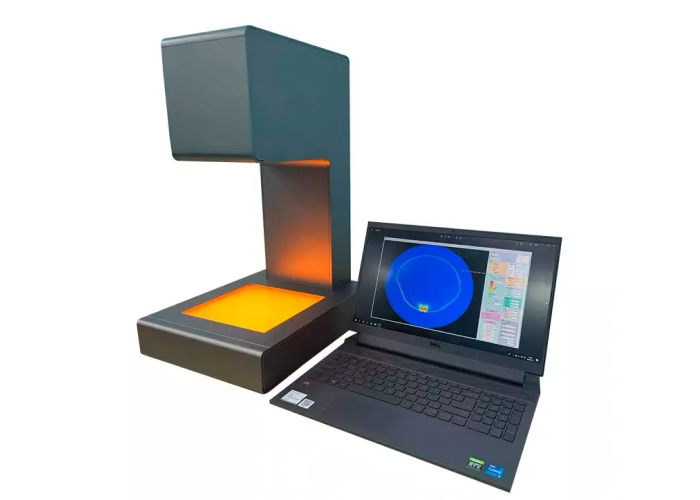

NMV225-280
|
|
|
Длина волны измерений
|
570 нм |
|
Диапазон замедления
|
0-285 нм |
|
Измеряемое поле
|
Ø137 мм |
|
Измеряемая высота
|
150-300 мм |
|
Габариты
|
429*325*762 мм |
|
Масса
|
~30.5 кг |
|
NMV225-3000
|
|
|
Длина волны измерений
|
525/545/570 нм |
|
Диапазон замедления
|
0-3000 нм |
|
Измеряемое поле
|
200*200 мм |
|
Измеряемая высота
|
0-200 мм |
|
Габариты
|
408*287*786 мм |
|
Масса
|
~22 кг |
|
Общие параметры
|
|
|
Метод измерений
|
Метод с вращающимся анализатором |
|
Пиксели камеры
|
5 миллионов |
|
Точность повторения измерения
|
1 нм |
|
Аксессуары
|
Кабели подключения, кабели питания |
- Двумерное изображение распределения напряжений в поле зрения;
- Трехмерное изображение напряжений в поле зрения. Визуально отображает уровень напряжения в каждой точке;
- Двумерный анализ напряжений по областям. Доступно масштабирование изображения напряжений по областям;
- Линейный анализ напряжений;
- Точечный анализ напряжений. При перемещении курсора автоматически отображается замедление напряжения в точке курсора.
Нужна консультация?
Бесплатная консультация инженера
