Эксклюзивный дистрибьютор HYQubit (Huayi Boao (Beijing) Quantum Technology Co., Ltd.) в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции HYQubit (Huayi Boao (Beijing) Quantum Technology Co., Ltd.), полную техническую поддержку, а также поставку образцов.

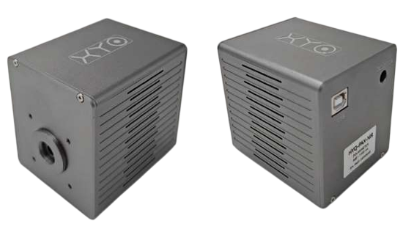

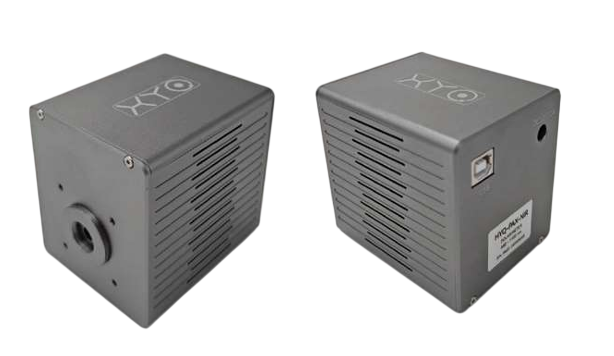

Анализатор поляризации HYQubit – это компактный прибор для точного измерения состояния поляризации лазерного излучения непрерывного режима (CW). Устройство работает на основе вращающейся ахроматической волновой пластины и поляризатора: шаговый двигатель вращает пластину, а фотодетектор регистрирует сигнал, на основе которого программно вычисляются параметры Стокса (S0–S3). Это позволяет определять азимут поляризации, эллиптичность и степень поляризации (DOP). Прибор доступен в трёх спектральных модификациях – VIS (400–700 нм), NIR (650–1100 нм) и IR (900–1700 нм), что покрывает большинство распространённых лазерных источников. Высокая точность измерения азимута и эллиптичности (±0,25°) в сочетании с полным охватом сферы Пуанкаре делает анализатор незаменимым инструментом для калибровки волоконно-оптических линий, тестирования лазерных систем и контроля поляризационных характеристик в научных и промышленных установках.
Компактные габариты (79,5×65×75 мм), стандартные оптические интерфейсы (SM1/SM05) и крепёжное отверстие M4 обеспечивают простую интеграцию в оптические стенды. Управление прибором осуществляется через ПК с возможностью настройки частоты дискретизации (до 40 Гц) и числа точек БПФ.
- Полный анализ параметров Стокса (S0–S3)
- Три модификации: VIS (400-700 нм), NIR (650-1100 нм), IR (900-1700 нм)
- Точность азимута и эллиптичности – ±0,25°
- Частота дискретизации – до 40 Гц
- Входная мощность – 1 мкВт … 10 мВт
- Крепление M4, питание 12 В / 2 А
- Полностью программное управление через ПК
|
Тип измерения
|
Параметры Стокса (S0–S3), азимут, эллиптичность, степень поляризации (DOP) |
|
Диапазон длин волн
|
400–700 нм (VIS) / 650–1100 нм (NIR) / 900–1700 нм (IR) |
|
Точность определения азимута
|
±0,25° |
|
Точность определения эллиптичности
|
±0,25° |
|
Точность определения DOP
|
±5 % |
|
Диапазон входной оптической мощности
|
1 мкВт – 10 мВт |
|
Частота дискретизации (по умолчанию)
|
20 Гц (FFT=2048/цикл) |
|
Частота дискретизации (макс.)
|
40 Гц (FFT=2048/цикл) |
|
Апертура входного пучка
|
Φ3 мм (Φ2 мм для IR) |
|
Оптический интерфейс (спереди)
|
Наружный SM1, внутренний SM05 |
|
Крепёжное отверстие
|
M4 (снизу) |
|
Габариты (Д×Ш×В)
|
79,5 × 65 × 75 мм |
|
Питание
|
12 В / 2 А |
|
Рабочая температура
|
5–30 °C |
|
Рабочая влажность
|
< 90 % (без конденсации) |
|
Управление
|
Программное через ПК |
|
Измеряемые состояния поляризации
|
Полная сфера Пуанкаре |
- Тестирование и калибровка волоконно-оптических линий связи (ВОЛС)
- Калибровка поляризационных датчиков и оптических компонентов
- Контроль поляризации в квантовых экспериментах
- Настройка лазерных систем с управляемой поляризацией
- Метрологические лаборатории и прецизионные измерения
- Исследовательские установки с поляризационно-чувствительными элементами
- Производственный контроль оптических компонентов
- Разработка и тестирование волоконных лазеров
