Длина волны—1525 - 1607 нм
- 1030 - 1070 нм
- 1260 - 1360 нм
- 1335 - 1435 нм
- 1435 - 1520 нм
- 1525 - 1607 нм
- 1526 - 1567 нм
- 1526 - 1608 нм
Динамический диапазон—87 дБ
- 87 дБ
В корзину
Быстрый заказ
Характеристики
Длина волны
—
1030 - 1608 нм
Диапазон развертки по длине волны
—
8 пм - 110 нм
Разрешение по длине волны (@3 дБ)
—
5 МГц/0.04 пм - 100 МГц/0.8 пм
Разрешения оптической виртуальной полосы пропускания
—
20 МГц/0.16 пм - 140 МГц/1.12 пм
Погрешность длины волны
—
±2 пм
Динамический диапазон
—
79 - 87 дБ
Близкий динамический диапазон
—
>40 дБ @±1.3 пм/>40 дБ @±0.1 пм; >60 дБ @±8 пм/>60 дБ @±0.4 пм; >80 дБ @±30 пм/
Погрешность сигнала на входе
—
±0.3 дБ
Время сканирования
—
35 нм/с
Оптические коннекторы
—
FC/PC для волокна SM (другие по запросу)
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Официальный дистрибьютор APEX Technologies в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции APEX Technologies, полную техническую поддержку, а также поставку образцов.

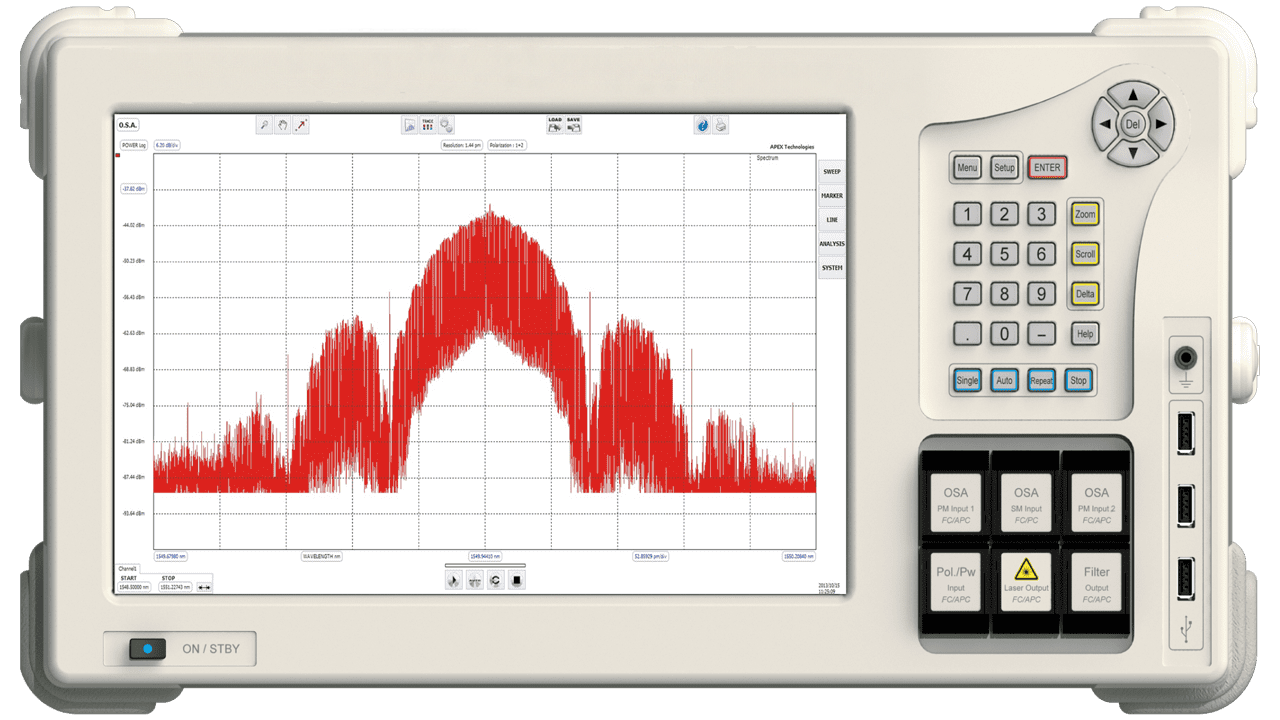

Анализатор оптического спектра высокого разрешения OSA-APX выступает, как анализатор оптической модуляции: дает информацию о спектральной мощности и спектральной фазе, с помощью обратного преобразования Фурье рассчитывает и отображает параметры во временной области, как некоторый осциллограф.
Так же он выступает, как анализатор оптического спектра с сверхточной диффракционная решеткой, может отображать реальную форму спектра сигнала, а не только его огибающую. Прибор имеет встроенный источник оптического излучения и следящий генератор, который позволяет синхронизировать длину волны встроенного источника и сигнала, который детектируется. Благодаря этой комбинации измерения коэффициента передачи активных и пассивных оптических компонентов (параметры вносимых потерь/ коэффициента усиления) возможны с динамическим диапазоном до 63 дБ и разрешением 1 МГц.
Анализатор оптического спектра высокого разрешения OSA-APX может выступать, как измеритель степени поляризации (SOP/DOP), построение диаграммы Джонса, сферы Пуанкаре и определения параметров Стокса, измеряет коэффициент поляризационной экстинкции. Степень поляризации может измеряться с точностью до 0.25°.
Ключевые особенности:
АО «ЛЛС» является официальным дистрибьютором и представляет весь спектр продукции APEX Technologies на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Так же он выступает, как анализатор оптического спектра с сверхточной диффракционная решеткой, может отображать реальную форму спектра сигнала, а не только его огибающую. Прибор имеет встроенный источник оптического излучения и следящий генератор, который позволяет синхронизировать длину волны встроенного источника и сигнала, который детектируется. Благодаря этой комбинации измерения коэффициента передачи активных и пассивных оптических компонентов (параметры вносимых потерь/ коэффициента усиления) возможны с динамическим диапазоном до 63 дБ и разрешением 1 МГц.
Анализатор оптического спектра высокого разрешения OSA-APX может выступать, как измеритель степени поляризации (SOP/DOP), построение диаграммы Джонса, сферы Пуанкаре и определения параметров Стокса, измеряет коэффициент поляризационной экстинкции. Степень поляризации может измеряться с точностью до 0.25°.
Ключевые особенности:
- Доступные оптические диапазоны: T, O, E, S, C, L, U
- Разрешение по длине волны (@3 дБ): 5 МГц/0.04 пм - 100 МГц/0.8 пм
- Разрешения оптической виртуальной полосы пропускания: 20 МГц/0.16 пм - 140 МГц/1.12 пм
- Время сканирования: 35 нм/с
АО «ЛЛС» является официальным дистрибьютором и представляет весь спектр продукции APEX Technologies на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Документы
OSA_OCSA_dts_janv2025
1,4 мб
|
Длина волны
|
1030 - 1608 нм |
|
Диапазон развертки по длине волны
|
8 пм - 110 нм |
|
Разрешение по длине волны (@3 дБ)
|
5 МГц/0.04 пм - 100 МГц/0.8 пм |
|
Разрешения оптической виртуальной полосы пропускания
|
20 МГц/0.16 пм - 140 МГц/1.12 пм |
|
Погрешность длины волны
|
±2 пм |
|
Динамический диапазон
|
79 - 87 дБ |
|
Близкий динамический диапазон
|
>40 дБ @±1.3 пм/>40 дБ @±0.1 пм; >60 дБ @±8 пм/>60 дБ @±0.4 пм; >80 дБ @±30 пм/ |
|
Погрешность сигнала на входе
|
±0.3 дБ |
|
Время сканирования
|
35 нм/с |
|
Оптические коннекторы
|
FC/PC для волокна SM (другие по запросу) |
|
Размеры
|
488 х 242 х 380.1 мм |
|
Вес
|
18 кг |
- Анализ различных форм оптических модуляций
- Определение характеристик лазера
- Измерение OSNR (OSNR — это отношение мощности сигнала к мощности шума оптического канала)
- Определение характеристик оптических компонентов
