Характеристики
Диапазон измерения длин волн
—
1900 - 5500 нм
Диапазон развертки по длине волны
—
1.0 - 3600 нм (полный диапазон), 0 нм
Точность измерения длины волны
—
± 0.5 нм (весь диапазон)
Установка разрешения по длине волны
—
0.2, 0.5, 1, 2, 5 нм
Минимальное разрешение выборки
—
0.01 нм
Число точек выборки
—
101 - 50001, AUTO
Установка уровня чувствительности
—
NORM_HOLD, NORM_AUTO, NORMAL, MID, HIGH1, HIGH2 и HIGH3
Чувствительность по уровню мощности излучения
—
-60 дБм; -50 дБм; -40 дБм
Максимальная входная мощность
—
+13 дБм
Максимальная безопасная входная мощность
—
+20 дБм
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

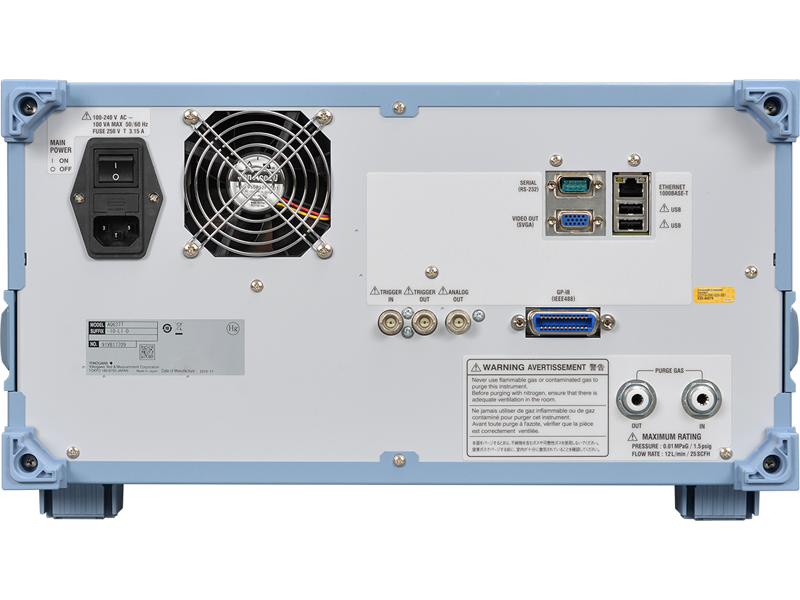

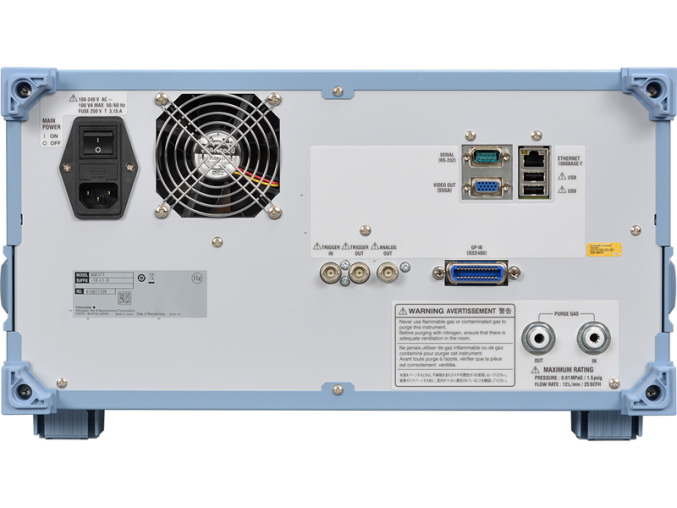

Оптический спектроанализатор AQ6377 Yokogawa может уменьшить влияние поглощения водяного пара и обеспечить более надежные и точные измерения благодаря непрерывной подаче чистого продувочного газа, такого как азот, в монохроматор через порты на задней панели.
Благодаря используемой дифракционной технологии монохроматор в некоторых случаях может создавать дифрагированный свет высокого порядка, который появляется на длинах волн, кратных входным длинам волн. Благодаря встроенному фильтру, который отсекает излучение с длиной волны менее 1500 нм, значительно снижается влияние дифрагированного света высокого порядка на результаты измерений.
Ключевые особенности:
АО «ЛЛС» представляет продукцию Yokogawa на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Благодаря используемой дифракционной технологии монохроматор в некоторых случаях может создавать дифрагированный свет высокого порядка, который появляется на длинах волн, кратных входным длинам волн. Благодаря встроенному фильтру, который отсекает излучение с длиной волны менее 1500 нм, значительно снижается влияние дифрагированного света высокого порядка на результаты измерений.
Ключевые особенности:
- Диапазон длин волн: 1900 - 5500 нм
- Динамический диапазон: 50 дБ
- OSA анализатор AQ6377 Yokogawa подходит для измерения состояния окружающей среды, медицинских применений и может определять присутствие молекул воды в воздухе
- Оптический вход "free space" для волокон с диаметром сердцевины до 400 мкм
- Продувка газом для снижения влияния паров воды
АО «ЛЛС» представляет продукцию Yokogawa на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Документы
BUAQ6370SR-20EN
3,9 мб
|
Диапазон измерения длин волн
|
1900 - 5500 нм |
|
Диапазон развертки по длине волны
|
1.0 - 3600 нм (полный диапазон), 0 нм |
|
Точность измерения длины волны
|
± 0.5 нм (весь диапазон) |
|
Установка разрешения по длине волны
|
0.2, 0.5, 1, 2, 5 нм |
|
Минимальное разрешение выборки
|
0.01 нм |
|
Число точек выборки
|
101 - 50001, AUTO |
|
Установка уровня чувствительности
|
NORM_HOLD, NORM_AUTO, NORMAL, MID, HIGH1, HIGH2 и HIGH3 |
|
Чувствительность по уровню мощности излучения
|
-60 дБм; -50 дБм; -40 дБм |
|
Максимальная входная мощность
|
+13 дБм |
|
Максимальная безопасная входная мощность
|
+20 дБм |
|
Погрешность измерения мощности излучения
|
± 2.0 дБ |
|
Линейность измерения мощности
|
± 0.2 дБ |
|
Динамический диапазон
|
50 дБ |
|
Применяемое волокно
|
SM, ММ (волокна с большим диаметром сердцевины до 400 мкм) |
|
Оптический разъем
|
FC (измерительный и калибровочный порты) |
|
Встроенный калибровочный источник излучения
|
Источник эталонной длины волны |
|
Время развертки
|
NORM_AUTO: 0.5 с, NORMAL: 1 с, МID: 2 с, HIGH1: 20 с |
|
Время прогрева
|
Минимум 1 час |
|
Интерфейсы
|
GP-IB; RS-232; Etheгnet; USB; VGA выход; Аналоговый выход; Триггерный вход; Триггерный выход. |
|
Удаленное управление
|
GP-IB; RS-232; Etheгnet(TCP/IP) |
|
Поддержка стандартов
|
IEEE488.1 и IEEE488.2 |
|
Вход/выход для продувки газом
|
Нейлоновая трубка, внешний диаметр 1/4 дюйма |
|
Сохранение результатов
|
512 Мб, 64 трассы, 64 программы, 3 шаблонных линии; внешняя память: внешний накопитель с интерфейсом USB, формат FAT32; формат файлов: CSV (текст), бинарный, ВМР, TIFF |
|
Дисплей
|
10.4 дюйма емкостной сенсорный цветной LCD |
|
Разрешение
|
800 х 600 точек |
|
Размеры
|
426х221х459 мм |
|
Электропитание
|
100 - 240 В, 50/60 Гц |
|
Условия эксплуатации и хранения
|
от +18 до +26 °С; рабочая температура: от +5 до +33 °С; температура хранения: от -10 до +50 °С; при влажности не более 80% (без конденсации) |
|
Стандарт безопасности
|
EN61010-1 |
|
Стандарт безопасности лазера
|
EN60825-1: 2014+A11: 2021, IEC 60825-1: 2007, GB 7247. 1-2012 Class 1 |
|
EMC
|
Излучение: EN61326-1 Class A, EN55011 Class A Group 1, EN61000-3-2, EN61000-3-3, RCM EN55011 Class A Group 1, Korea Electromagnetic Conformity Standart; защита: EN61326-1 Table 2 |
|
Рекомендованный период калибровки
|
1 год |
