Характеристики
Диапазон измерения длин волн
—
1500 - 3400 нм
Диапазон развертки по длине волны
—
0.5 - 1900 нм (полный диапазон), 0 нм
Точность измерения длины волны
—
± 0.5 нм (весь диапазон)
Повторяемость длины волны
—
± 0,015 нм (1 мин)
Установка разрешения по длине волны
—
0.1 - 2 нм
Минимальное разрешение выборки
—
0.003 нм
Число точек выборки
—
101 - 200001, AUTO
Установка уровня чувствительности
—
NORM_HOLD, NORM_AUTO, NORMAL, MID, HIGH1, HIGH2 и HIGH3 (только высокий динамический режим /CHOP в HIGH1-3)
Чувствительность по уровню мощности излучения
—
-65 дБм; -55 дБм; -50 дБм
Максимальная входная мощность
—
+13 дБм
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Анализатор оптического сигнала AQ6376E Yokogawa использует двойной монохроматор для достижения высокого разрешения по длине волны (0,1 нм) и широкого динамического диапазона. Таким образом, сигналы и шумы, расположенные близко друг к другу, могут быть измерены раздельно.
Оптический спектроанализатор Yokogawa AQ6376E обеспечивает гораздо более высокую скорость развертки, чем обычные измерительные системы, в которых используется монохроматор. Максимальное время развертки составляет всего 0,5 секунды для интервала 100 нм.
Ключевые особенности:
АО «ЛЛС» представляет продукцию Yokogawa на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Оптический спектроанализатор Yokogawa AQ6376E обеспечивает гораздо более высокую скорость развертки, чем обычные измерительные системы, в которых используется монохроматор. Максимальное время развертки составляет всего 0,5 секунды для интервала 100 нм.
Ключевые особенности:
- Диапазон длин волн: 1500 - 3400 нм
- Динамический диапазон: 55 дБ
- Оптический спектроанализатор AQ6376E Yokogawa предназначен для экологических исследований окружающей среды (обнаружение таких газов, как оксиды углерода (COx), оксиды азота (NOx) и углеводородные газы (CxHy)), а также работы в медицине, биологии и промышленности
- Продувка газом для снижения влияния паров воды

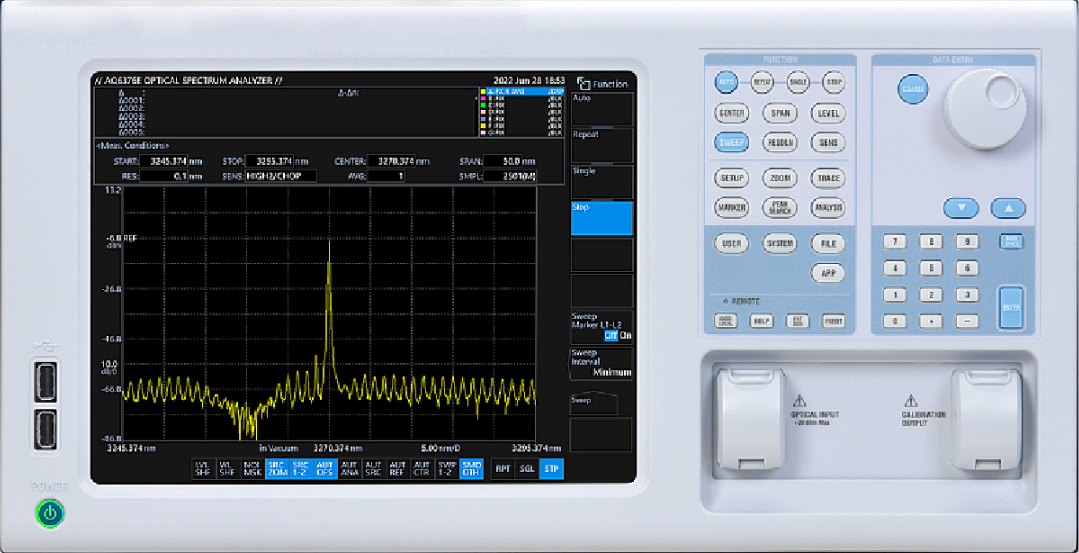

- Емкостный сенсорный экран с диагональю 10.4 дюйма
АО «ЛЛС» представляет продукцию Yokogawa на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Документы
BUAQ6370SR-20EN
3,9 мб
|
Диапазон измерения длин волн
|
1500 - 3400 нм |
|
Диапазон развертки по длине волны
|
0.5 - 1900 нм (полный диапазон), 0 нм |
|
Точность измерения длины волны
|
± 0.5 нм (весь диапазон) |
|
Повторяемость длины волны
|
± 0,015 нм (1 мин) |
|
Установка разрешения по длине волны
|
0.1 - 2 нм |
|
Минимальное разрешение выборки
|
0.003 нм |
|
Число точек выборки
|
101 - 200001, AUTO |
|
Установка уровня чувствительности
|
NORM_HOLD, NORM_AUTO, NORMAL, MID, HIGH1, HIGH2 и HIGH3 (только высокий динамический режим /CHOP в HIGH1-3) |
|
Чувствительность по уровню мощности излучения
|
-65 дБм; -55 дБм; -50 дБм |
|
Максимальная входная мощность
|
+13 дБм |
|
Максимальная безопасная входная мощность
|
+20 дБм |
|
Погрешность измерения мощности излучения
|
± 1.0 дБ |
|
Линейность измерения мощности
|
± 0.2 дБ |
|
Динамический диапазон
|
40 дБ; 55 дБ |
|
Применяемое волокно
|
SM (9/125), ММ (GI 50/125, GI 62.5/125, волокна с большим диаметром сердцевины до 400 мкм) |
|
Оптический разъем
|
FC (измерительный и калибровочный порты) |
|
Встроенный калибровочный источник излучения
|
Источник эталонной длины волны |
|
Время развертки
|
NORM_AUTO: 0.5 с, NORMAL: 1 с, МID: 2 с, HIGH1: 20 с |
|
Время прогрева
|
Минимум 1 час |
|

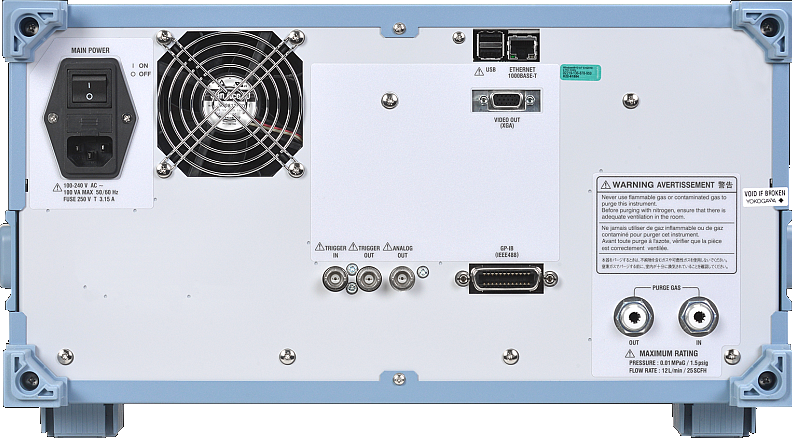

Интерфейсы
|
GP-IB; Etheгnet; USB; VGA выход; Аналоговый выход; Триггерный вход; Триггерный выход |
|
Удаленное управление
|
GP-IB; Etheгnet(TCP/IP) |
|
Поддержка стандартов
|
IEEE488.1 и IEEE488.2 |
|
Вход/выход для продувки газом
|
Нейлоновая трубка, внешний диаметр 1/4 дюйма |
|
Сохранение результатов
|
Внутренняя память: 512 Мб; Внешняя память: внешний накопитель с интерфейсом USB, формат FAT32; Формат файлов: CSV (текст), бинарный, ВМР, PNG, JPEG |
|
Дисплей
|
10.4 дюйма емкостной сенсорный цветной LCD |
|
Разрешение
|
1024 х 768 точек |
|
Размеры
|
426х221х459 мм |
|
Электропитание
|
100 - 240 В, 50/60 Гц |
|
Условия эксплуатации и хранения
|
Идеальная температура для измерений: от +18 до +28 °С; рабочая температура: от +5 до +35 °С; температура хранения: от -10 до +50 °С; при влажности не более 80% (без конденсации) |
|
Стандарт безопасности
|
EN61010-1 |
|
Стандарт безопасности лазера
|
EN60825-1: 2014+A11: 2021, IEC 60825-1: 2007, GB 7247. 1-2012 Class 1 |
|
EMC
|
Излучение: EN61000-3-2, EN61000-3-3, EN61326-1 Class A Group 1, RCM EN61326-1 Class A Group 1, Korea Electromagnetic Conformity Standart; защита: EN61326-1 Table 2 |
|
Рекомендованный период калибровки
|
1 год |
