Характеристики
Диапазон измерения длин волн
—
350 - 1200 нм
Диапазон развертки по длине волны
—
0.5 - 850 нм (полный диапазон), 0 нм
Точность измерения длины волны
—
± 0.05 нм после калибровки длины волны 633 нм гелий-неоновым лазером; ± 0.20 нм
Установка разрешения по длине волны
—
0.02, 0.05, 0.1, 0.2, 0.5, 1, 2, 5, 10 нм
Режим высокого разрешения по длине волны
—
-0.01 нм (350 - 600 нм)
Минимальное разрешение выборки
—
0.001 нм
Число точек выборки
—
101 - 200001, AUTO
Установка уровня чувствительности
—
NORM_HOLD, NORM_AUTO, NORMAL, MID, HIGH1, HIGH2 и HIGH3
Чувствительность по уровню мощности излучения
—
-60 дБм; -80 дБм
Режим высокого динамического диапазона
—
SWITCH (Чувствительность: MID, HIGH1-3)
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

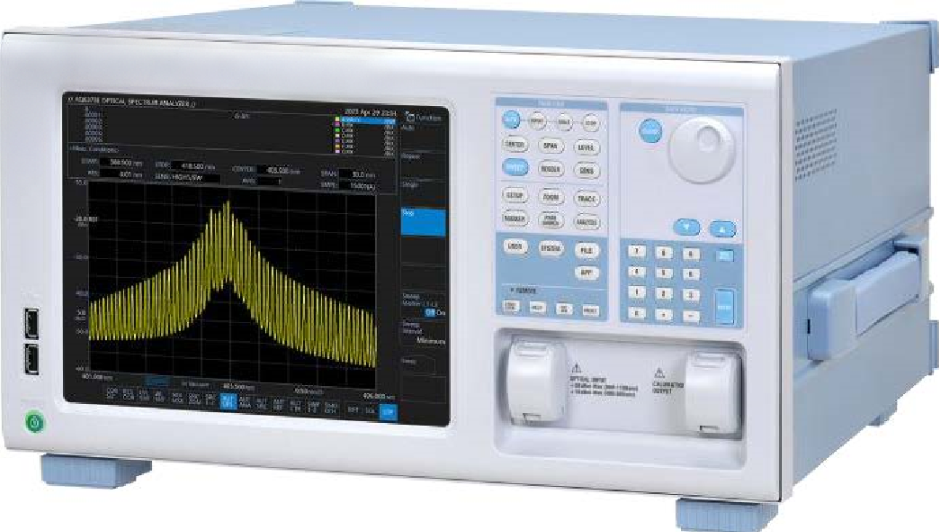

Анализатор оптического спектра AQ6373E Yokogawa позволяет проводить анализ в диапазоне длин волн 350 - 1200 нм. В этот диапазон также попадает видимая часть оптического спектра. Ввод "free space" позволяет подключать многомодовое и одномодовое волокно, а также волокно с диаметром сердцевины до 800 мкм к одному и тому же анализатору спектра. Оптический спектроанализатор AQ6373E Yokogawa обеспечивает высокую скорость измерений широкого спектра сигналов DFB-лазера или сигнала малой мощности от широкополосного источника света.
Ключевые особенности:
АО «ЛЛС» представляет продукцию Yokogawa на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Ключевые особенности:
- Диапазон длин волн: 350 - 1200 нм, в том числе видимый диапазон 380 - 780 нм
- Чувствительность: - 80 дБм
- Диапазон измеряемой мощности: от -80 до + 20 дБм
- Точность измерения длины волны: от 0.05 нм
- Оптический вход "free space" для волокон с диаметром сердцевины до 800 мкм
- Емкостный сенсорный экран с диагональю 10.4 дюйма
- Большое количество функций анализа, включая цветовой анализ
- Спектральный анализ: OSNR; FP-LD; LED; SMSR; DFB-LD; Оптическая мощность; Ширина спектра; Цветовой анализ; Различные фильтры
Документы
BUOSA-02EN
853,7 кб
|
Диапазон измерения длин волн
|
350 - 1200 нм |
|
Диапазон развертки по длине волны
|
0.5 - 850 нм (полный диапазон), 0 нм |
|
Точность измерения длины волны
|
± 0.05 нм после калибровки длины волны 633 нм гелий-неоновым лазером; ± 0.20 нм |
|
Установка разрешения по длине волны
|
0.02, 0.05, 0.1, 0.2, 0.5, 1, 2, 5, 10 нм |
|
Режим высокого разрешения по длине волны
|
-0.01 нм (350 - 600 нм) |
|
Минимальное разрешение выборки
|
0.001 нм |
|
Число точек выборки
|
101 - 200001, AUTO |
|
Установка уровня чувствительности
|
NORM_HOLD, NORM_AUTO, NORMAL, MID, HIGH1, HIGH2 и HIGH3 |
|
Чувствительность по уровню мощности излучения
|
-60 дБм; -80 дБм |
|
Режим высокого динамического диапазона
|
SWITCH (Чувствительность: MID, HIGH1-3) |
|
Максимальная безопасная входная мощность
|
+10 дБм; +20 дБмполная входная мощность |
|
Погрешность измерения мощности излучения
|
± 1.0 дБ |
|
Линейность измерения мощности
|
± 0.2 дБ |
|
Динамический диапазон
|
60 дБ |
|
Применяемое волокно
|
SM (9/125), GI (50/125, 62.5/125), волокна с большим диаметром сердцевины (до 800 мкм) |
|
Оптический разъем
|
FC (измерительный и калибровочный порты) |
|
Встроенный калибровочный источник излучения
|
Источник эталонной длины волны (для регулировки и калибровки по длине волны) |
|
Время развертки NORM_AUTO
|
0.5 с, NORMAL: 1 с, МID: 2 с, HIGH1: 5 с, HIGH2: 20 с, HIGH3: 75 с |
|
Время прогрева
|
Минимум 1 час |
|
Интерфейсы
|
GP-IB; Etheгnet; USB; VGA выход; Аналоговый выход; Триггерный вход; Триггерный выход. |
|
Удаленное управление
|
GP-IB; Etheгnet (TCP/IP); |
|
Поддержка стандартов
|
IEEE488.1 и IEEE488.2 |
|
Внутренняя память
|
512 Мб |
|
Внешняя память
|
внешний накопитель с интерфейсом USB, формат FAT32 |
|
Формат файлов
|
CSV (текст) бинарный, ВМР, PNG, JPEG |
|
Дисплей
|
10.4 дюйма емкостной сенсорный цветной LCD |
|
Разрешение
|
1024 х 768 точек |
|
Вес
|
19 кг |
|
Электропитание
|
100 - 240 В, 50/60 Гц |
|
Идеальная температура для измерений
|
от +18 до +28 °С |
|
Рабочая температура
|
от +5 до +35 °С |
|
Температура хранения
|
от -10 до +50 °С |
|
Влажность
|
не более 80% (без конденсации) |
|
Стандарт безопасности
|
EN61010-1 |
|
Стандарт безопасности лазера
|
EN60825-1: 2014+A11: 2021, IEC 60825-1: 2007, GB 7247. 1-2012 Class 1 |
|
EMC
|
Излучение: EN61000-3-2, EN61000-3-3, EN61326-1 Class A Group 1, RCM EN61326-1 Class A Group 1, Korea Electromagnetic Conformity Standart |
|
Рекомендованный период калибровки
|
1 год |
