Характеристики
Диапазон длин волн
—
1200 - 2400 нм
Диапазон измеряемой мощности
—
от -80 до + 20 дБм
Чувствительность
—
- 55 дБм
Разрешение по длине волны
—
0,1 нм
Точность измерения длины волны
—
от 0,02 нм
Оптический вход
—
"free space" для одномодовых и многомодовых волокон;
Экран
—
Емкостный сенсорный с диагональю 8,4 дюйма;
Источник излучения
—
Встроенный калибровочный
Применяемое волокно
—
SM (9.5/125 мкм), GI (50/125 мкм, 62.5/125 мкм)
Диапазон измерения длины волны
—
1200 - 1650 нм
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

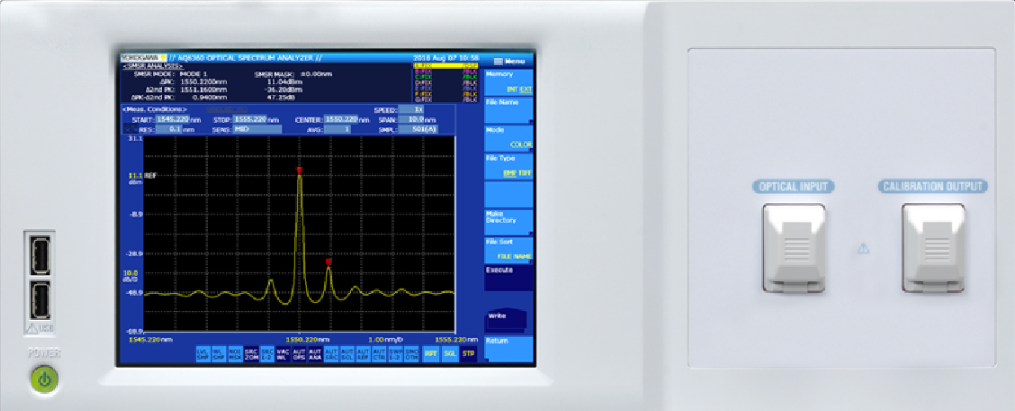

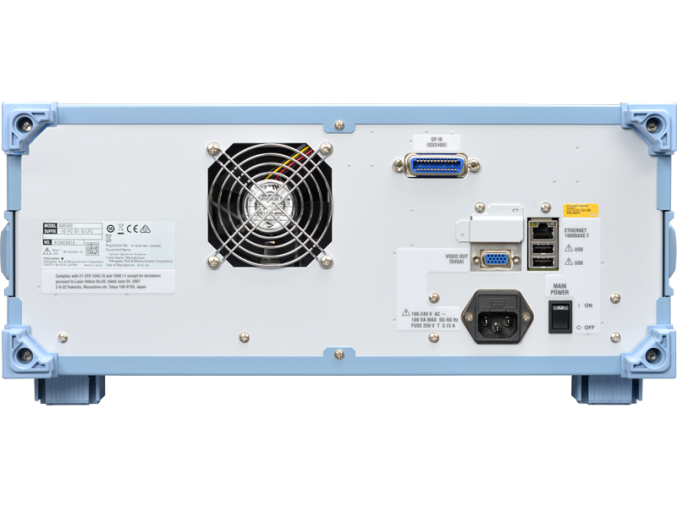

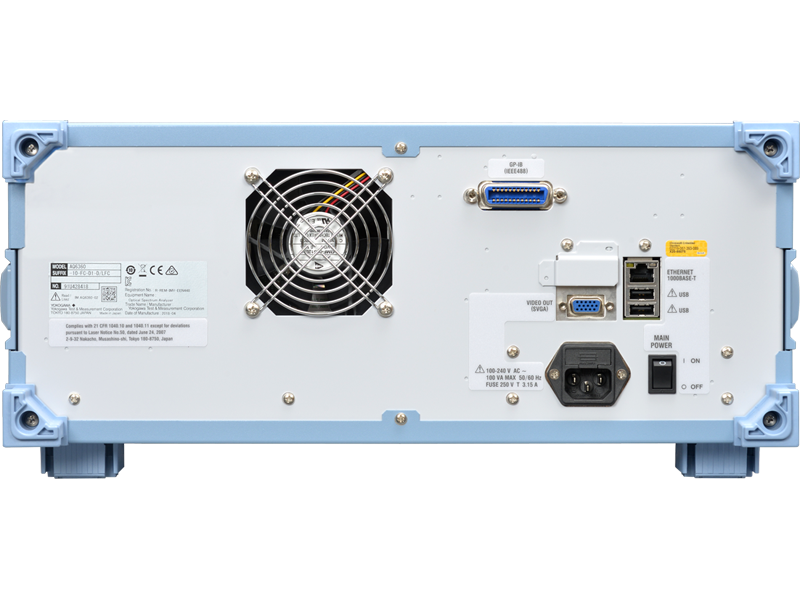

OSA анализатор AQ6360 Yokogawa оснащен интерфейсами GP-IB и Ethernet для удаленного доступа и встраивания в автоматизированные системы. Конструкция оптического входа типа "free space" обеспечивает удобство подключения одномодовых и многомодовых устройств и высокую повторяемость измерений
Ключевые особенности:
АО «ЛЛС» представляет продукцию Yokogawa на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Ключевые особенности:
- Диапазон длин волн: 1200 - 2400 нм
- Динамический диапазон 55 дБ
- Анализатор оптического сигнала AQ6360 Yokogawa подходит для промышленного производства телекоммуникационных устройств, таких как лазеры, оптические приемопередатчики и оптические усилители
АО «ЛЛС» представляет продукцию Yokogawa на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Документы
BUAQ6360-01EN
1 мб
|
Диапазон длин волн
|
1200 - 2400 нм |
|
Диапазон измеряемой мощности
|
от -80 до + 20 дБм |
|
Чувствительность
|
- 55 дБм |
|
Разрешение по длине волны
|
0,1 нм |
|
Точность измерения длины волны
|
от 0,02 нм |
|
Оптический вход
|
"free space" для одномодовых и многомодовых волокон; |
|
Экран
|
Емкостный сенсорный с диагональю 8,4 дюйма; |
|
Источник излучения
|
Встроенный калибровочный |
|
Применяемое волокно
|
SM (9.5/125 мкм), GI (50/125 мкм, 62.5/125 мкм) |
|
Диапазон измерения длины волны
|
1200 - 1650 нм |
|
Диапазон развертки по длине волны
|
0.1 - 450 нм (весь диапазон), 0 нм |
|
Линейность измерения длины волны
|
± 0.02 нм) |
|
Воспроизводимость измерения длины волны
|
± 0.01 нм (1 мин) |
|
Установка разрешения
|
0.1 - 2 нм |
|
Точность установки разрешения
|
± 5% |
|
Минимальный шаг разрешения
|
0.001 нм |
|
Число точек в спектрограмме
|
101 - 50001, AUTO |
|
Установка уровня чувствительности
|
NORM_HOLD, NORM_AUTO, NORMAL, MID, HIGH1, HIGH2 |
|
Чувствительность по уровню входной мощности излучения
|
-80 дБм |
|
Максимальная входная мощность
|
+20 дБм (на один канал) |
|
Максимальная безопасная входная мощность
|
+25 дБм |
|
Точность измерения мощности излучения
|
± 0.5 дБ |
|
Линейность шкалы измерения мощности
|
± 0.1 дБ |
|
Изменение чувствительности от длины волны
|
± 0.2 дБ |
|
Чувствительность к поляризации излучения
|
± 0.1 дБ |
|
Динамический диапазон
|
40 дБ; 55 дБ |
|
Разрешение
|
0.01 нм |
|
Уровень обратного отражения от входного разъема
|
35 дБ |
|
Оптический разъем
|
FC; опционально: SC |
|
Встроенный калибровочный источник
|
Источник эталонной длины волны |
|
Время прогрева
|
минимум 1 час |
