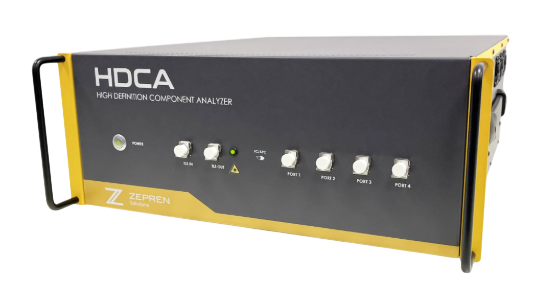

HDCA (High Definition Component Analyzer) – это анализатор нового поколения, созданный специально для характеризации пассивных оптических компонентов. Он сочетает в себе высокое разрешение, исключительную точность определения длины волны, рекордную скорость измерений и широкий динамический диапазон.

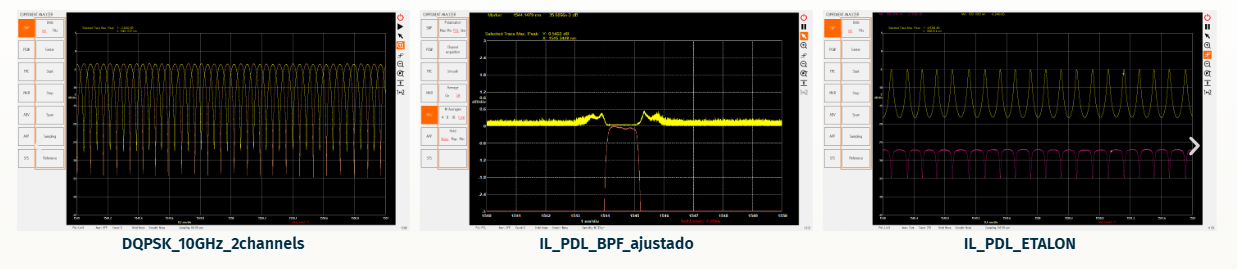

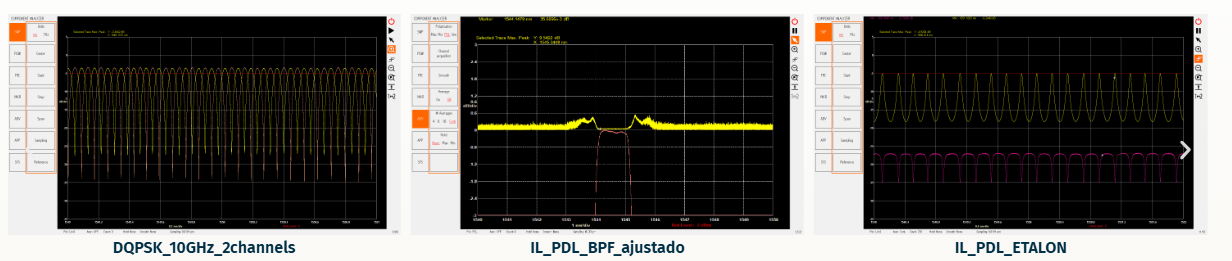

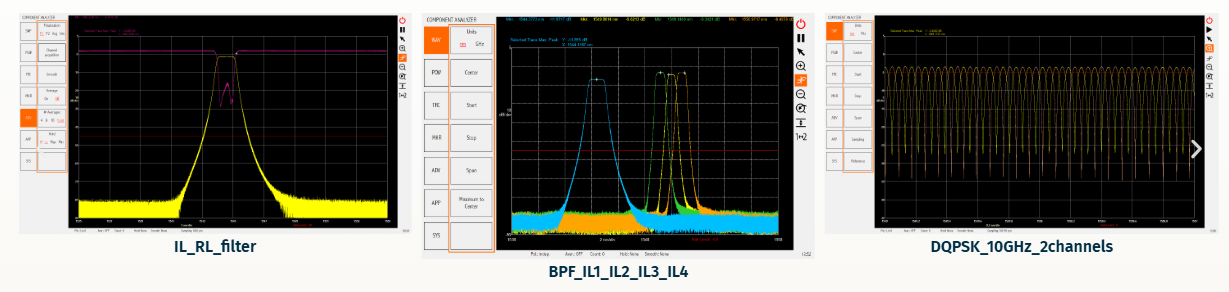

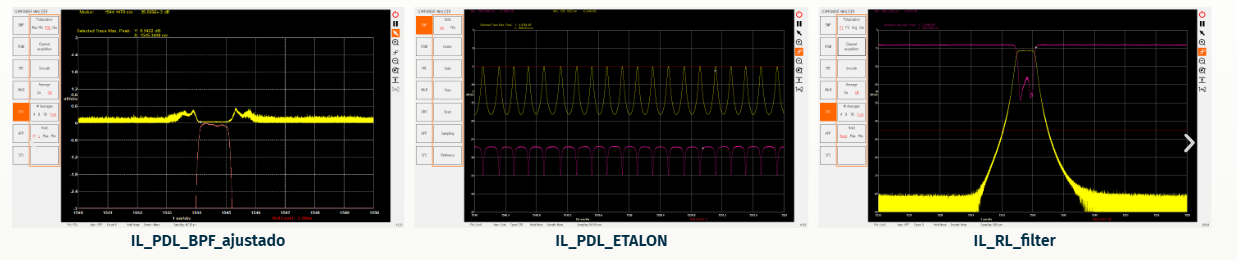

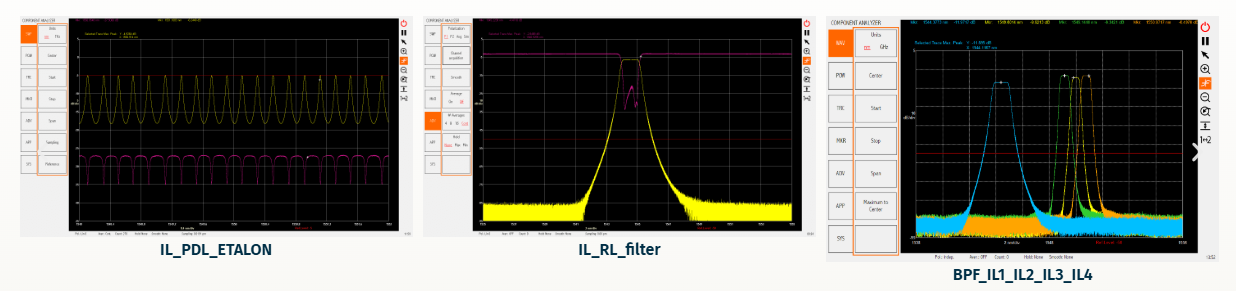

Прибор обеспечивает полностью автоматизированное измерение спектральных профилей вносимых (IL) и возвратных (RL) потерь, а также поляризационно-зависимых потерь (PDL) с фемтометрическим разрешением.
Ключевая особенность:
Прибор может поставляться без встроенного лазера (Опция 100), что позволяет использовать для сканирования внешний перестраиваемый лазер заказчика, снижая стоимость системы.
Важно: ранее HDCA разрабатывался и производился компанией Aragon Photonics.
Компания АО «ЛЛС» является дистрибьютором компании Zepren Solutions на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете обратившись в нашу компанию.
|
Диапазоны длин волн
|
C+L-диапазон: 1510-1620 нм; O-диапазон: 1265-1345 нм |
|
Разрешение
|
Мин.: 0.3 МГц (0.0024 пм); Тип.: 1 МГц |
|
Динамический диапазон
|
IL: >85 дБ (при 100 нм/с); RL: >55 дБ |
|
Диапазон калибровки по мощности
|
+10 до -90 дБм |
|
Выходная мощность
|
Не менее 0 дБм |
|
Точность измерения длины волны
|
±0.5 пм (тип.) |
|
Точность измерения мощности
|
IL: ±0.1 дБ (тип.); RL: ±0.5 дБ (тип.) |
|
Разрешение по мощности
|
0.001 дБ |
|
Время измерения
|
0.4 сек (для 400 нм в C+L диапазоне) |
|
Скорость сканирования
|
от 1 до 100 нм/с |
|
Количество каналов
|
1 (в базовой комплектации), до 4 опционально |
|
Количество точек измерения
|
До 10 миллионов (настраивается) |
|
Измерение поляризации (PDL)
|
Две ортогональные поляризации (опция) |
|
Точность PDL
|
±0.04 дБ |
|
Повторяемость PDL
|
±0.02 дБ |
|
Повторяемость длины волны
|
±0.15 пм |
|
Калибратор длины волны
|
Есть (линеаризация + абсолютная эталонная система) |
|
Эталонные измерения
|
Есть |
- Фотонные интегральные схемы
- Квантовая фотоника
- Кольцевые резонаторы
- Волоконно-Брэгговские решетки
- Волноводные коммутаторы
- Компоненты для сетей Ultra-DWDM
