YDF-25/400-37.5/600-PM
Характеристики
Оптические характеристики
—
Рабочая длина волны
—
1015 - 1115 нм
Числовая апертура (NA) сердцевины
—
0.050 ± 0.002
Числовая апертура (NA) оболочки
—
≥ 0.46
Поглощение в оболочке @915нм
—
0.35 ~ 0.45 дБ/м
Затухание в сердцевине @1200нм
—
≤ 15 дБ/км
Затухание в оболочке @1095нм
—
≤ 15 дБ/км
Двулучепреломление
—
≥ 3 · 10-4
Геометрические и механические характеристики
—
Малый диаметр сердцевины
—
25.0 ± 0.5 мкм
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Активное тейпированное волокно с сохранением поляризации – ключевой компонент для построения мощных волоконных лазеров и усилителей!
- YDF: Ytterbium Doped Fiber – волокно легировано иттербием. Это активная среда, которая усиливает свет за счет эффекта вынужденного излучения.
- 25/400: Стартовая геометрия сердцевины – диаметр 25/400 мкм.
- 37.5/600: Финальная геометрия сердцевины – диаметр 37.5/600 мкм после процесса тейпирования.
- PM: Polarization Maintaining – сохранение поляризации.

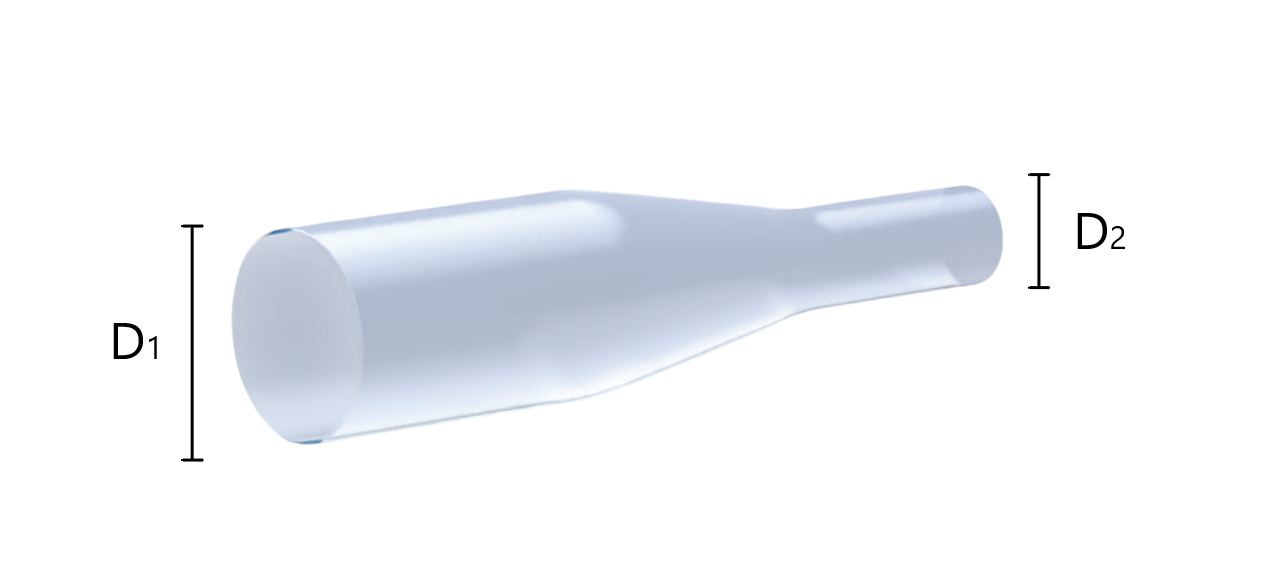

Тейпирование – главная особенность, ради которой часто и выбирают именно такой тип волокна.
Постепенное увеличение диаметра позволяет:
- Снизить плотность мощности: Излучение накачки, войдя в тонкую часть, плавно "распространяется" по увеличивающейся оболочке. Это предотвращает перегрев и повреждение.
- Снизить порог возникновения нелинейных эффектов: Увеличение диаметра критически важно для подавления таких паразитных эффектов, как вынужденное рассеяние Рамана (SRS) и вынужденное рассеяние Бриллюэна (SBS), которые ограничивают максимальную выходную мощность для высокоэнергетических импульсных систем.
- Стабильная поляризация: Для многих применений требуется линейно-поляризованное излучение (например, нелинейное преобразование частоты, когерентное сложение пучков, некоторые виды сварки и маркировки).
- Устранение нестабильности: Обычное волокно случайным образом меняет поляризацию света из-за механических напряжений и температурных колебаний. Волокно с сохранением поляризации имеет в сердцевине стресс-элементы, которые "фиксируют" одну поляризацию и подавляет другую. Это обеспечивает стабильность работы лазера.
Документы
YDF-25400-37.5600-PM-T
90,5 кб
|
Оптические характеристики
|
|
|
Рабочая длина волны
|
1015 - 1115 нм |
|
Числовая апертура (NA) сердцевины
|
0.050 ± 0.002 |
|
Числовая апертура (NA) оболочки
|
≥ 0.46 |
|
Поглощение в оболочке @915нм
|
0.35 ~ 0.45 дБ/м |
|
Затухание в сердцевине @1200нм
|
≤ 15 дБ/км |
|
Затухание в оболочке @1095нм
|
≤ 15 дБ/км |
|
Двулучепреломление
|
≥ 3 · 10-4 |
|
Геометрические и механические характеристики
|
|
|
Малый диаметр сердцевины
|
25.0 ± 0.5 мкм |
|
Малый диаметр внутренней оболочки
|
400.0 ± 5.0 мкм |
|
Малый диаметр покрытия
|
550.0 ± 15.0 мкм |
|
Большой диаметр сердцевины
|
37.5 ± 1.0 мкм |
|
Большой диаметр внутренней оболочки
|
600.0 ± 10.0 мкм |
|
Большой диаметр покрытия
|
750.0 ± 15.0 мкм |
|
Малый диаметр стержня из бора
|
110.0 ± 5.0 мкм |
|
Расстояние до стержня из бора (малый конец)
|
62.5 ± 7.5 мкм |
|
Форма оболочки
|
Круглая |
|
Материал покрытия
|
Низкоиндексный полимер |
|
Основной материал
|
Кварцевое стекло (SiO₂) |
|
Уровень испытания на прочность
|
≥ 100 кpsi* |
|
*psi – фунт на квадратный дюйм, 1 psi ≈ 6,895 кПа
|
- Лазеры для научных исследований
- Усилители мощности в системах когерентного сложения пучков
