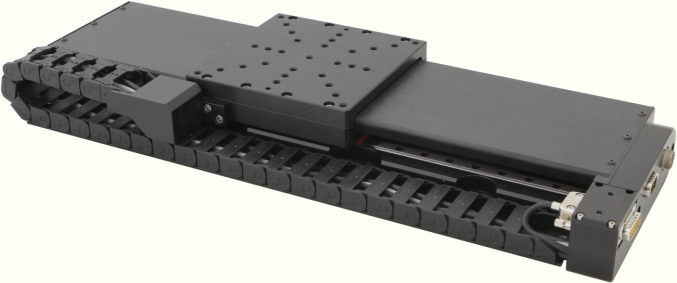

8MTL1401-300 - Моторизованный линейный транслятор с прямым приводом

8MTL1401-300 - Моторизованный линейный транслятор с прямым приводом
Характеристики
Кинематика и обратная связь
Диапазон перемещения 300 мм
Тип энкодера бесконтактный оптический энкодер
Модель энкодера Len1
Разрешение энкодера от 5 мкм до 25 нм (по запросу)
Интерфейс энкодера дифференциальный rs422
Внутренняя интерполяция есть
Степень интерполяции 4-200 (по запросу)
Период энкодера 20 мкм
Точка отсчёта (индекс) есть
до калибровки ±5.00 мкм
после калибровки ±1 мкм
Односторонняя повторяемость N/А
Двухсторонняя повторяемость (пиковое значение) ±0.15 мкм или лучше
Двухстороння повторяемость (среднеквадратичное отклонение) ±0.08 мкм
Допуск на угол тангажа ±30 / ±6.20 мкрад/углов.сек
Допуск на угол рыскания ±30 / ±6.20 мкрад/углов.сек
Допуск на угол крена N/А
Максимальная скорость (с нагрузкой 4 кг) < 2000 мм/с

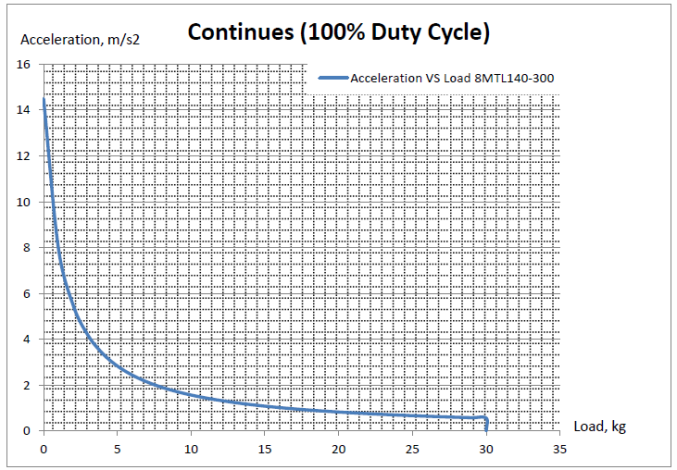

Максимальное ускорение (с нагрузкой 4 кг) < 20000 мм/с2
Тип концевых датчиков оптические (оптронные)
Полярность концевых датчиков замкнут при срабатывании
Напряжение питания концевых датчиков 5…24 В
Нагрузка, направляющие и передача
Тип транслятора позиционер с линейным двигателем
Двигатель Lm3
Тип двигателя бесщеточный линейный сервопривод
Максимальное напряжение питания > 300 В (постоянный ток)
Грузоподъемность (при размещении по центру платформы) 30 кг
Перемещаемая масса 1.2 кг
Направляющие линейные рециркулирующие шариковые
Материал и условия окружающей среды
Материал корпуса алюминиевый сплав
Покрытие корпуса черное анодированное
Давление окружающей среды нормальное атмосферное
Рабочая температура 20±2 °С
Управление, интерфейс и кабель
Рекомендуемые контроллеры  ACS, 8SMC5-USB
Рекомендуемые драйверы  ACS , 8SMC5-USB
Рекомендуемый блок питания 2х или 3х фазное питание
Интерфейсы подключения EtherCAT / RS232 / USB / TCP-IP
Длина кабеля 2 м (по запросу комплектуется кабелем другой длины)
Дифференциальный выходы по запросу
Аксессуары
Основание не требуется

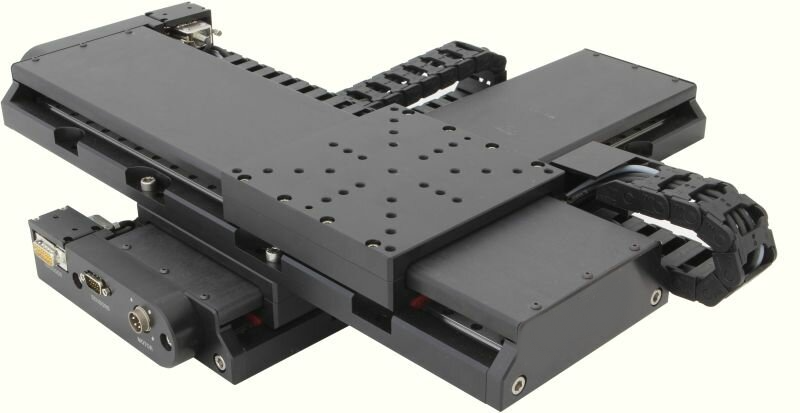

Сборка XY без дополнительных пластин
Сборка Z не осуществляется для данной модели
Дополнительная информация
Размер подвижной платформы 140 х 140 мм (дхш)
Линейные размеры позиционера 185 х 513 х 55 мм (шхдхв)
Стандарт размеров возможно метрическое и неметрическое исполнение
Ортогональность осей в XY сборке 24 мкрад / 5 угловых секунд
Степень защиты базовый
RoHS соответствует
Вес 6.75 кг
Все характеристики
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Моторизированный транслятор серии 8MTL основан на трехфазном бесщеточном линейном сервоприводе без сердечника. Прямой привод обеспечивает движение с нулевым люфтом, высокой точностью, повторяемостью и низким коэффициентом трения. Линейный бесконтактный оптический энкодер в качестве системы обратной связи обеспечивает управление перемещением с субмикрометровым разрешением движения. Естественно состаренный алюминиевый сплав гарантирует устойчивость к высоким температурам, легкость конструкции 8MTL и долгий период работы без дрифта направляющих. Компактные размеры транслятора позволяет интегрировать его в системы с элементами, расположенными близко друг к другу. Линейные трансляторы серии 8MTL могут быть подготовлены для работы в чистых помещениях и вакууме до 10-3 Торр. Дополнительные требования к чистоте согласовываются по запросу. Моторизированные линейные трансляторы могут быть с легкостью закреплены на метрическом/неметрическом оптическом столе напрямую. Трансляторы могут соединяться напрямую в XY систему без использования дополнительных соединительных пластин. Возможно изготовление вертикального транслятора для перемещения по оси Z. Управление движением 8MTL осуществляется с помощью контроллеров Standa или ACS. Для применения в легкой промышленности трансляторы 8MTL поставляются установленные на стандартном оптическом столе или на гранитной плите с высокой плоскостностью.

Особенности

  • Сверхточное перемещение
  • Бесконтактный оптический инкрементальный энкодер с высоким разрешением
  • Система с прямым приводом, безлюфтовая
  • Высокая точность линейных направляющих и каретки
  • Гарантированная долговечность работы
  • Легко устанавливается на метрический/неметрический оптический стол
  • XY конфигурация имеет ортогональность ≤ 5 угловых секунд

АО «ЛЛС» является дистрибьютором компании Standa на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
