LS65
Характеристики
Материал
—
алюминиевый сплав 6061-T6
Количество осей
—
одна, две или три оси
Диапазон перемещения
—
13 мм
Обработка поверхности
—
чёрное анодирование
Размер рабочей платформы
—
65 × 65 мм
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Дистрибьютор LBTEK в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LBTEK, полную техническую поддержку, а также поставку образцов.

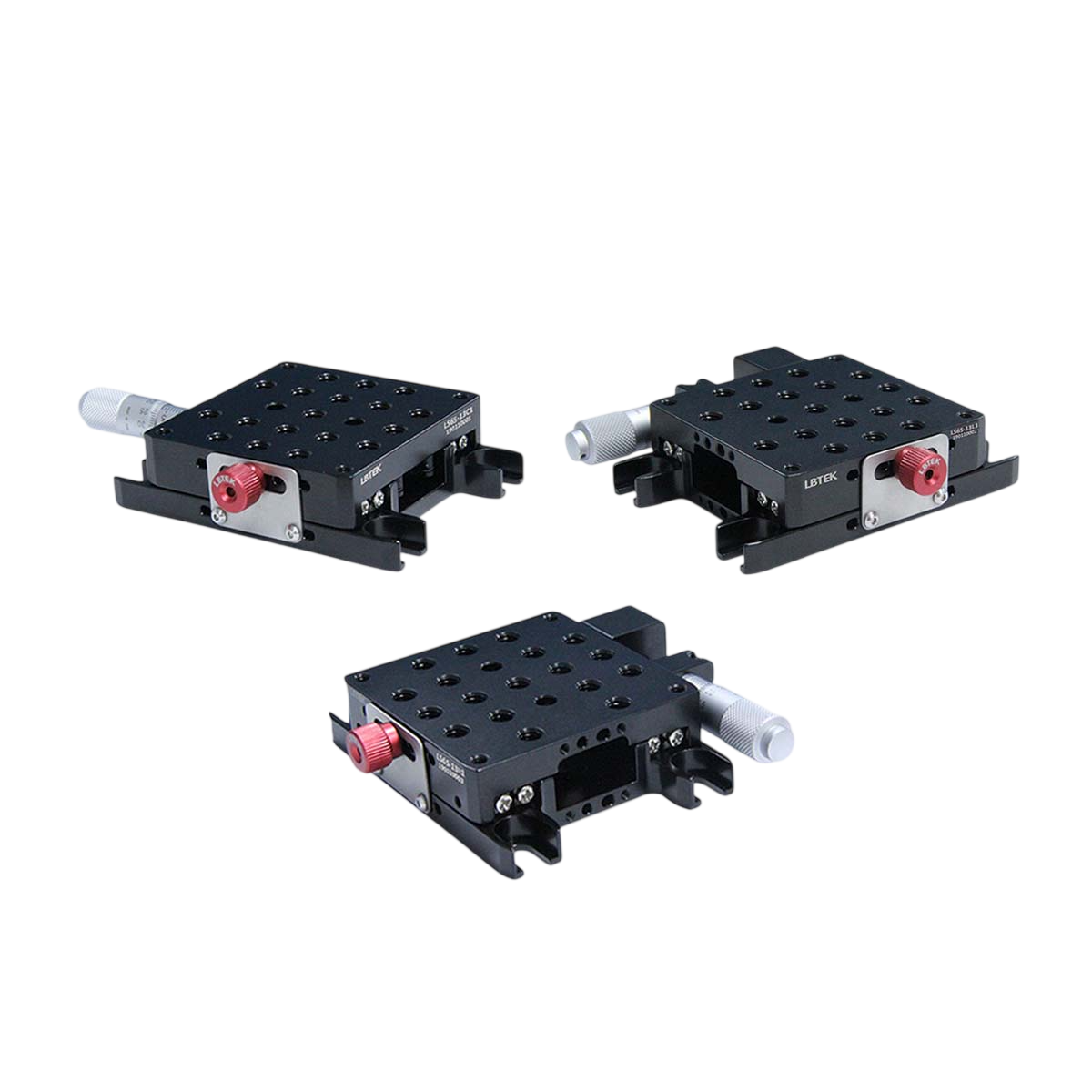

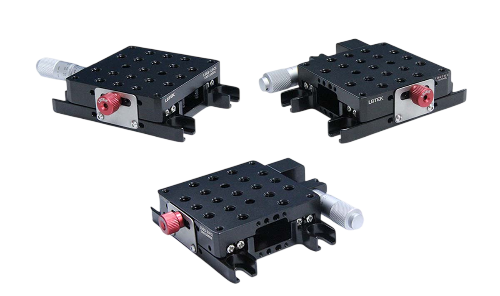

Ручные линейные трансляционные столики LBTEK используют линейные перекрёстные роликовые направляющие с микрометрическим приводом. Ручной линейный трансляционный столик с ходом 13 мм имеет рабочую поверхность 65 мм × 65 мм с резьбовыми отверстиями M6 с шагом 25 мм. Доступны в однокоординатном, XY и XYZ исполнениях: однокоординатные и XY-столики оснащаются стандартными микрометрическими головками, а для XYZ-столиков предлагается выбор между стандартными и дифференциальными микрометрическими головками. Все модели имеют три типа привода (торцевой прямой привод, левый боковой привод и правый боковой привод) с точностью позиционирования ≤3 мкм. Кроме того, ручные линейные трансляционные столики LBTEK можно свободно комбинировать в многокоординатные трансляционные столики. Боковые винты с накатанной головкой для фиксации большого пальца позволяют зафиксировать столик в нужном положении после достижения целевой точки. Монтажная базовая пластина столика (75 мм × 50 мм) содержит резьбовые отверстия с цековкой под M6, что позволяет напрямую крепить столик к оптическим столам с отверстиями M6 (шаг 25 мм) с помощью поставляемых винтов с цилиндрической головкой под шестигранный ключ. Помимо столиков с ходом 13 мм, LBTEK также предлагает ручные линейные столики с ходом 25 мм, имеющие рабочую поверхность 90 мм × 90 мм и ход 25 мм.
Ключевые особенности:
Ключевые особенности:
- Доступны однокоординатные/двухкоординатные/трёхкоординатные ручные линейные трансляционные столики;
- Три типа привода: торцевой прямой привод, левый боковой привод и правый боковой привод;
- Линейные перекрёстные роликовые направляющие для высокой несущей способности и высокой точности позиционирования;
- Несколько однокоординатных столиков можно свободно компоновать в XY-столики;
- Прецизионное позиционирование оптических компонентов (линзы, зеркала, призмы) в лазерных и волоконно-оптических установках.
- Перемещение образцов в микроскопии и измерительных стендах.
- Лазерная обработка, сверление плат, электроэрозионные станки.
- Сборка многокоординатных систем (XY, XYZ) для гибкой настройки экспериментальных схем.
