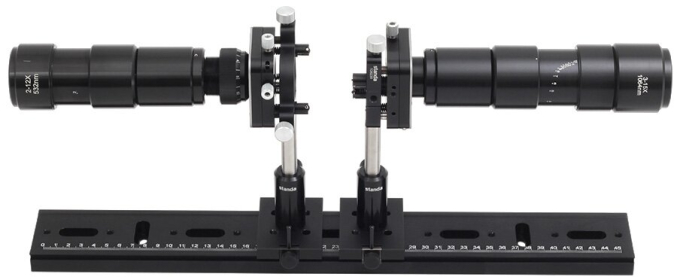

    10BE03 - Расширитель пучка с регулируемым увеличением

    10BE03 - Расширитель пучка с регулируемым увеличением

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Материал оптики
    •  FS или UVFS. CaF2 (по заказу), ZnSe (по заказу)
    • Материал корпуса
    • алюминий
    • Стандартные длины волн
    • 355 нм, 515 нм, 532 нм, 780 нм, 800 нм, 1030 нм, 1064 нм
    • Искажение волнового фронта
    • λ/4 @ 633 нм
    • Порог повреждения
    • > 8 Дж/см2 для импульсов 10 нс @ 1064 нм
    • Заказать товар
    • Описание
    • Характеристики
    • Рекомендации по использованию

    Расширители пучка галилеевого типа от Standa с характеристиками, ограниченными дифракционным пределом, обеспечивают регулируемое увеличение в пределах 2x-12x или других диапазонах с регулируемой фокусировкой для коррекции расходимости лазерного луча. Все регулировки можно быстро и легко выполнить вручную, используя гравировку на самом расширителе. Никаких специальных таблиц или калибровочных кривых не требуется.
    Многолетний опыт Standa в области проектирования и производства точной механики отражен в 10BE03. Частые изменения настроек без ущерба для оптических и механических характеристик являются общими для серии 10BE03.

    Для тех, кому не нужны частые изменения настроек, имеется упрощенная версия 10BE03. Оптические характеристики такие же, как и у 10BE03, но механизмы масштабирования и фокусировки предназначены для пучков с почти постоянными параметрами (диаметр пучка и расхождение в дальнем поле).

    Монтаж данных расширителей пучка стал проще, чем когда-либо. Вы можете выбрать различные крепления, например, 5KOM, 5TOM, 5TLM-1TH.

    Если Вам требуется индивидуальное решение для вашего приложения, пожалуйста, свяжитесь с нами для получения более подробной информации.

    Модификации, выполненные по требованиям заказчиков:

    • Расширители луча с двумя длинами волн: 1064 нм / 532 нм, 1030 нм / 515 нм,  800 нм / 400 нм, доступны и другие длины волн.
    • Ввод с установленным оптоволоконным разъемом (FC / PC или SMA905)
    • Светоотражающие лучевые расширители.
    • Выходные апертуры до 6 ”.
    • Расширители луча с коэффициентом расширения 1x-8x.

    Особенности

    • Непрерывно изменяемый зум и фокус
    • Оптика из кварца с антиотражающим покрытием
    • Характеристики конструкции ограничены дифракционным пределом
    • Использование в  оптических системах с излучением большой мощности (без внутренней фокусировки)
    • Надежный дизайн. Подходит для промышленного применения

    АО «ЛЛС» является дистрибьютором компании Standa на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

    Характеристики
    • Параметр
      Значение
    • Материал оптики
       FS или UVFS. CaF2 (по заказу), ZnSe (по заказу)
    • Материал корпуса
      алюминий
    • Стандартные длины волн
      355 нм, 515 нм, 532 нм, 780 нм, 800 нм, 1030 нм, 1064 нм
    • Искажение волнового фронта
      λ/4 @ 633 нм
    • Порог повреждения
      > 8 Дж/см2 для импульсов 10 нс @ 1064 нм
    • Пропускание
      97%

    Типичные приложения включают в себя:

    • Микро сверление
    • ЛИДАР системы
    • Концентрация пучка
    • Коллимация лазерных гармоник
    • Резка солнечных батарей
    • Лазерное структурирование пленок
    • Интерферометры
    • Колимация мощных лазерных лучей
    Положить в корзину Название Выбрать количество Расширение Входная апертура, мм Выходная апертура, мм Длина корпуса, мм Диаметр корпуса, мм Монтажная резьба Цена
    В корзину 10BE03-2-12
    2-11.6x 11 36 130-150 50 M27x1 По запросу
    В корзину 10BE03-5-8
    5-8x 12 36 110-120 28 M27x1 По запросу
    В корзину 10BE03-2-8
    2-8x 11 36 130-150 50 M27x1 По запросу
    В корзину 10BE03S-2.5-8
    2.5-8x 5 25 110 45 M27x1 По запросу
    В корзину 10BE03-1-8
    1-8x 8 40 150 60 M27x1 По запросу
    В корзину 10BE03-1.5-5
    1.5-5x 7 30 130 45 M27x1 По запросу
    В корзину 10BE03-1.5-4
    1.5-4x 12 16 110-120 28 M27x1 По запросу
    В корзину 10BE03-3-15
    3-15x 11 36 170-190 50 M27x1 По запросу
