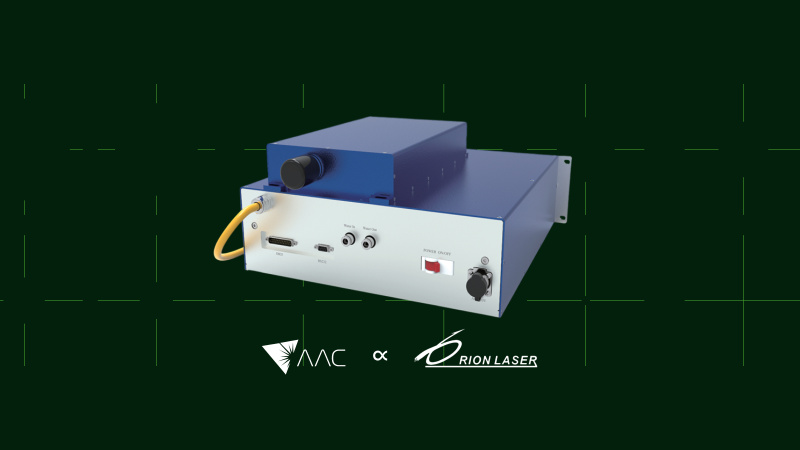

Высокомощные импульсные лазеры серии GH от Orion Laser для обработки стекла: сверление, резка, удаление покрытий

Новое решение для прецизионной лазерной обработки прозрачных материалов – высокомощные импульсные лазеры серии GH от китайского производителя Orion Laser. Лазеры разработаны специально для задач, требующих высокой пиковой мощности и точного контроля процесса: сверления, резки и удаления покрытий со стекла, включая флоат-стекло, боросиликатное и ультрапрозрачное стекло.

Производитель – компания Orion Laser, основанная в 2012 году в Шэньчжэне на базе технологического лидера Lightcomm. Национальная высокотехнологичная компания, специализирующаяся на разработке и производстве импульсных и сверхбыстрых лазеров. Благодаря глубокой R&D-экспертизе, собственному производству площадью более 3000 м² (в том числе чистые помещения класса 1000 и 10000) и сертификации по ISO 9001:2015, Orion Laser предлагает надёжные решения, способные замещать продукцию Coherent, Lumentum и других западных брендов.

В России и странах СНГ официальным дистрибьютором Orion Laser является компания АО «ЛЛС», обеспечивающая техническую поддержку, поставку образцов и выгодные условия сотрудничества.

Спецификация

Основные особенности:

• Пиковая мощность: > 100 кВт
• Превосходное качество луча, близкое к дифракционному пределу
• Стандартные интерфейсы: DB25 и RS-232
• Высококачественное антиотражающее покрытие, возможность непрерывной обработки металлов
• Не требует технического обслуживания

Области применения лазера:

• Сверление фотоэлектрического флоат-стекла и узорчатого стекла
• Сверление фасонных отверстий в сверхпрозрачном стекле
• Высокоэффективное матирование и удаление покрытий с поверхности стекла
• Высокоэффективная прецизионная резка и глубокая гравировка тонких металлических материалов
• Глубокая гравировка неметаллических материалов, таких как керамика

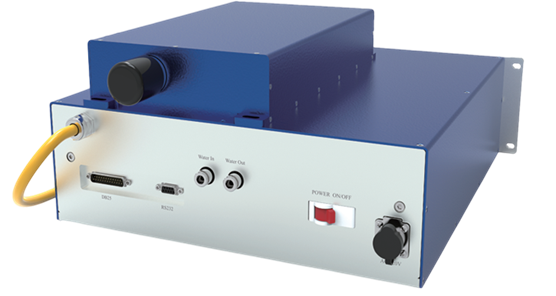

Лазеры серии GH предлагают диапазон средней мощности 120–250 Вт и обладают высокой энергией одиночного импульса, высоким пиковым значением мощности, опциональным выбором размера пятна и превосходным качеством луча. Они соответствуют требованиям для сверления прозрачных стеклянных материалов, обеспечивая возможность обработки отверстий диаметром от 1 мм до 180 мм, и позволяют достичь высокой производительности и высокого качества реза (малая конусность, высокая точность, минимальные сколы, чистые стенки отверстия). Величина сколов на фотоэлектрическом стекле составляет < 280 мкм; для других материалов – 300–500 мкм.

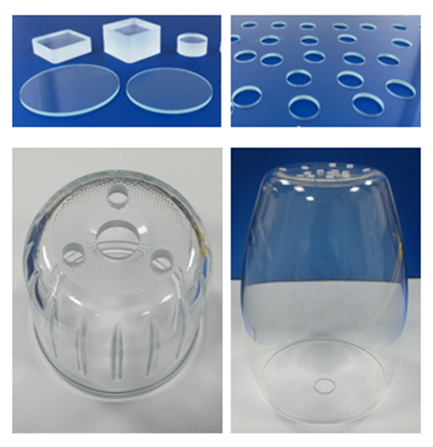

Сверление стекла с помощью лазера серии GH

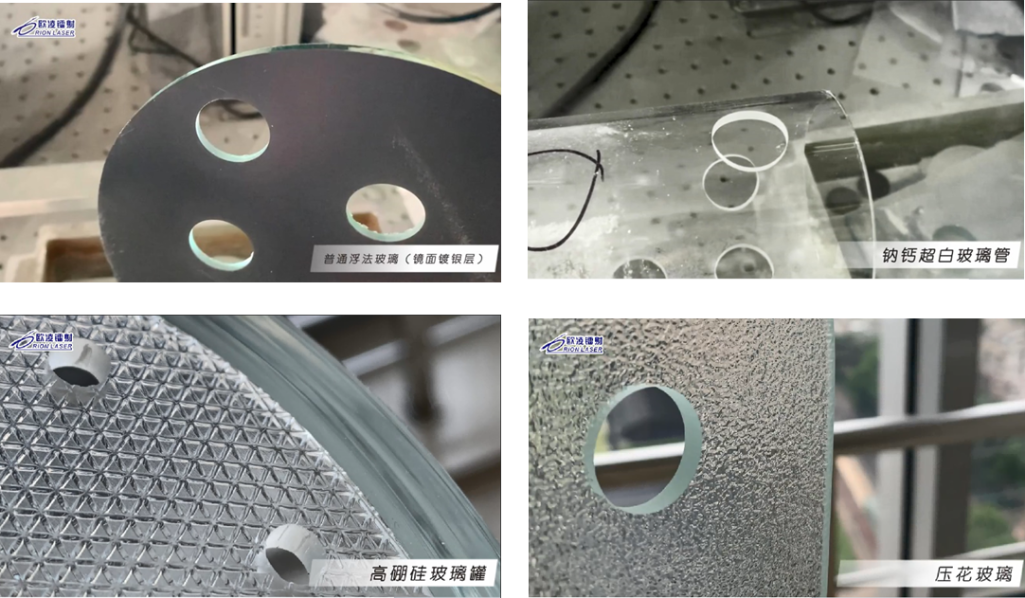

Пример применения: резка стекла

Флоат-стекло (с серебряным покрытием); Стеклянная банка из натрий-кальциевого сверхпрозрачного стекла; Стеклянная банка из боросиликатного стекла; Узорчатое стекло (декоративное стекло с рельефным рисунком)

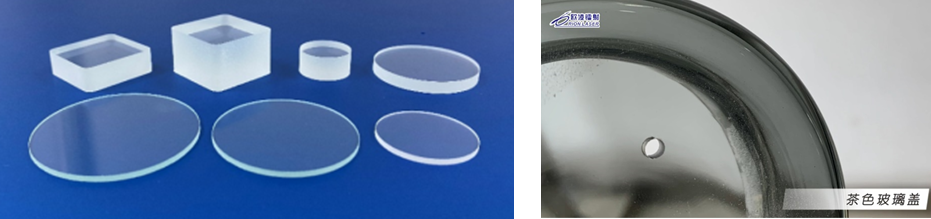

Сверхпрозрачное стекло; Крышка из коричневого стекла (с солнцезащитным покрытием)

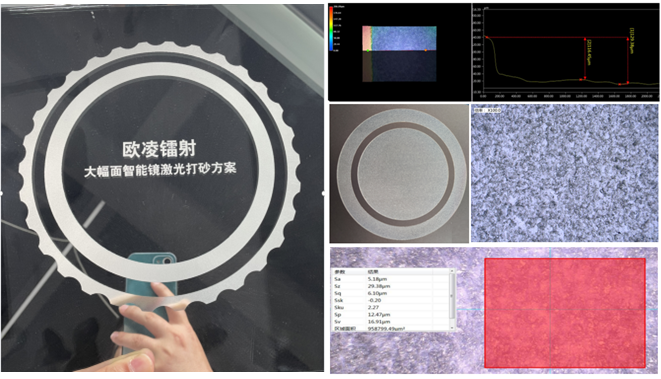

Лазеры серии GH от Orion Laser с высокой пиковой мощностью обладают множеством регулируемых параметров, что позволяет осуществлять управляемую, высокоэффективную обработку с высокой чистотой поверхности (малой шероховатостью). Шероховатость поверхности > 3,0 мкм, глубина 8–10 мкм, производительность обработки 120 мм²/с – 225 мм²/с.

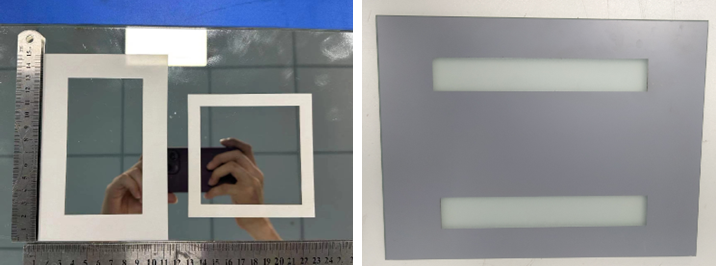

Пример применения: удаление краски с умного зеркала / серебряного зеркала

Серебряные зеркала (известные также как водонепроницаемые, ртутные или зеркала с серебряным покрытием) имеют следующую структуру: флоат-стекло + серебряный слой + медный слой + лакокрасочное покрытие. Толщина лакокрасочного слоя превышает 60 мкм.

Пропускание света после удаления покрытия составляет >90%, при скорости обработки до 81 мм²/с.

Таблица 1: Эффективность обработки прозрачного стекла

Таблица 2: Эффективность обработки зелёного стекла

Таблица 3: Сравнительное повышение общей производительности обработки стекла различной толщины на лазерах NFL-IR-180-GH и NFL-IR-120-GH

Таблица 4: Сравнительное повышение производительности при обработке отверстий в стекле различной толщины с использованием лазеров NFL-IR-180-GH и NFL-IR-120-GH

Лазеры серии GH от Orion Laser – это современное решение для промышленной обработки стекла, сочетающее высокую производительность, надёжность и гибкость настройки.

Автор статьи: Тарванен Дмитрий, инженер по применению группы «Лазерные системы и комплексы»
