    Волоконно - оптические аттенюаторы

    Волоконно - оптические аттенюаторы

    10.09.2020
    546
    Поделитеcь новостью:

    С помощью оптических аттенюаторов можно вносить затухания определенной величины в волоконно-оптические сети.

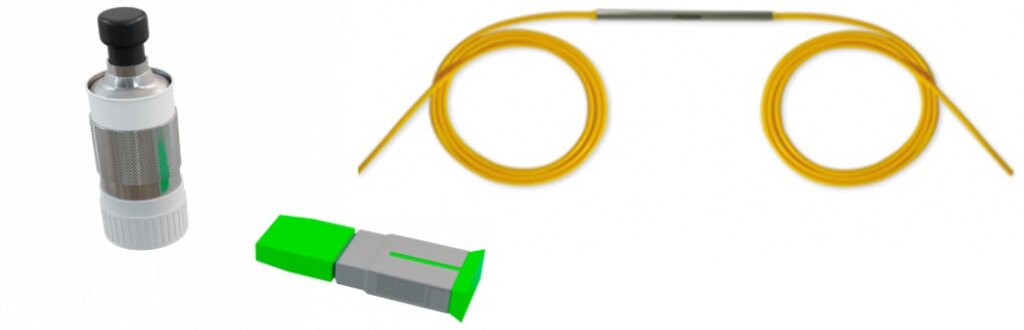

    Приборы бывают с фиксированной или регулируемой (перестраиваемой) величиной затухания. Фиксированные модели имеют величину затухания 0,5-10,15, 20 или 30 дБ. Устройства ослабляют мощность сигнала с помощью воздушного зазора или специального поглощающего фильтра. Эта особенность позволяет уменьшить френелевское отражение. Волоконно-оптические аттенюаторы с постоянными параметрами имеют несколько форм-факторов:

    • оптическая розетка - патч-корд
    • оптическая розетка-розетка с воздушным зазором


    Фиксированный аттенюатор - розетка имеет штепсель (male) и переходную розетку (female) для соединения между патч-кордом и оптоволоконным адаптером. Он вносит фиксированные потери, которые снижают мощность источника до приемлемого уровня. Имеет низкие обратные потери. Он оптимизирован на диапазон длин волн 1480 - 1620 нм. Доступные типы оптоволоконных разъемов включают: FC, SC и LC с полировкой PC или APC.


    Особенности:

    • Высокоточное ослабление (± 0,5 дБ)
    • Стабильность позиционирования
    • Низкая зависимость от длины волны
    • Разнообразие геометрий конечных элементов
    • Широко используется в CATV, высокомощных сетях, системах связи и для испытания компонентов.

    У нас вы сможете приобрести фиксированные оптические аттенюаторы от LightComm, AC Photonics и других производителей. Мы предлагаем выгодные условия поставки продукции, бесплатное тестирование образцов и полное техническое обслуживание.


    Перестраиваемые волоконные аттенюаторы (variable optical attenuator - VOA) можно разделить на три большие группы:

    1. Аттенюаторы с ручной регулировкой:
    • Низкая стоимость
    • Компактный размер
    • Широкий диапазон
    • Затухание до 80 дБ
    • Не подходят для задач, требующих особых условий для вносимого затухания
    2. Перестраиваемые MEMS аттенюаторы
    • Высокая скорость
    • Компактный размер
    • Низкие вносимые потери
    • Затухание только до 45 дБ
    • Ограничение по мощности
    3. Перестраиваемые моторизированные аттенюаторы
    • Высокий уровень затухания (до 60 дБ)
    • Широкий диапазон
    • Большая мощность
    • Выше стоимость

    1. Оптические аттенюаторы с ручной подстройкой подходят для задач, которые не требуют специальных условий для вносимого затухания. Такие аттенюаторы встраиваются в оптическую линию, и для регулировки оптического вносимого затухания требуется механическое воздействие.


    • Доступны версии с сохранением поляризации
    • Широкий диапазон затухания
    • Высокая точность
    • Низкие первоначальные потери
    • Компактный размер
    • Широкий диапазон длин волн
    • Одномодовые и многомодовые версии волокон

    Применяются для тестирования и измерения параметров сенсорных систем, испытаний оптических пассивных компонентов, телекоммуникационных линий связи и др.

    2. MEMS-VOA - перестраиваемые оптические аттенюаторы с применением микроэлектромеханических систем, которые состоят из подвижного зеркала на кремнии.   Напряжение, приложенное к микросхеме MEMS, заставляет зеркало вращаться, что изменяет эффективность связи света, проходящего через MEMS VOA. Его можно настроить как устройство светлого (Bright type) или темного типа (Dark type).


    Схематичная демонстрация принципа работы MEMS-VOA

    Конструкция с наклонным зеркалом в сочетании с корпусом, изготовленным с использованием новейших технологий лазерной сварки, обеспечивает надежность, стабильность и безопасность устройства.


    Приницпиальная разница между светлым и темным типом аттенюаторов


    Миниатюрные (Ultra-small переменные оптические аттенюаторы от компаний NeoPhotonics и Sercalo Microtechnology

    NeoPhotonics MEMS аттенюатор

    SERCALO MEMS аттенюатор










    Диапазон длин волн
    Потери (IL)
    Ослабление
    WDL
    PDL
    Отклик
    PM версии
    Dark/light type


    1528-1565 нм

    0.8 дБ
    45-50 дБ
    0.1 – 0.8 дБ
    0.2 – 0.25 дБ
    < 20 мс
    Нет
    Оба


    1250-1670 нм
    0.5 - 1 дБ
    40 дБ
    0.1 – 0.3 дБ
    0.1 дБ
    0.5 - 2 мс
    Да
    Оба



    Применение:

    • Оптические сети
    • Приборостроение
    • Измерительное оборудование
    • Благодаря рекордно низкому показателю PDL=0.1 дБ, Sercalo mVOA Dark активно используется для квантовых применений

    Аттенюаторы от компании Sercalo Microtechnology доступны в различных спецификациях для любого DWDM применения:



       Серия Sercalo VX – это компактные опто-механические
    регулируемые оптические аттенюаторы
    для волоконно-оптических систем связи и субмодулей




     Широкополосный переменный оптический MEMS аттенюатор
                  позволяет непрерывно регулировать затухание
                          при управляющем напряжении 0 - 5 В.

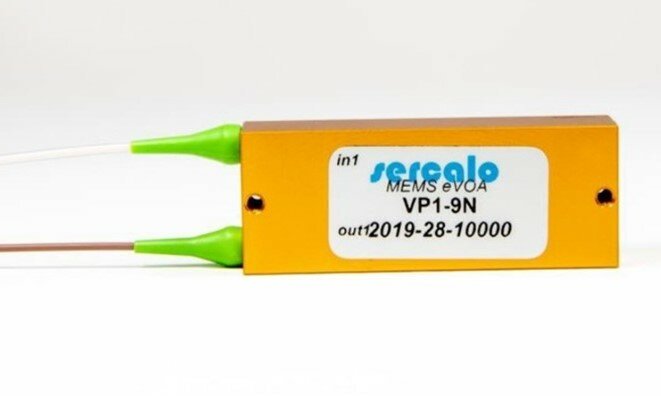

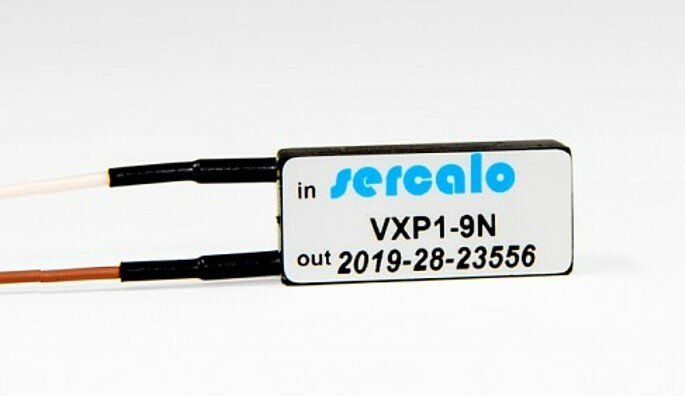

     Р1.jpg  Р2.jpg
    • Время отклика менее 20 мс
    • Вносимые потери менее 1,0 дБ
    • Конфигурации: одноканальный или двухканальный
    • Время отклика менее 2 мс
    • Вносимые потери 0.4 - 0.5 дБ

    Диапазон длин волн 1240 - 1640 нм
    SM-волокно
    Диапазон аттенюации 30 - 40 дБ

    Применение:
    - Управление питанием в DWDM
    - Оптические подсистемы
    - Контроль EDFA

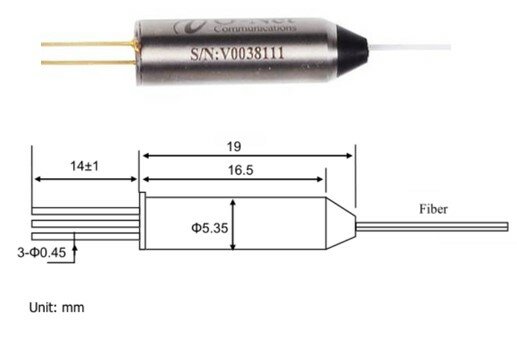

    MEMS-аттенюатор компании O-Net Technology:


    Характеристики:

    • Диапазон длин волн 1530-1570 нм (C-Band)
    • Ослабление 25-35 дБ
    • Высокая скорость – 0.3 мс
    • Низкие вносимые потери – 0.8 дБ
    • PDL – 0.2-0.3 дБ
    • WDL – 0.5-1.5 дБ (при ослаблении от 0 до 20 дБ соответственно)
    • Dark/light type

    Применение:
    • Управление питанием оптической сети
    • Контроль  EDFA
    • Защита приемника.
    • Модули Mux и Demux

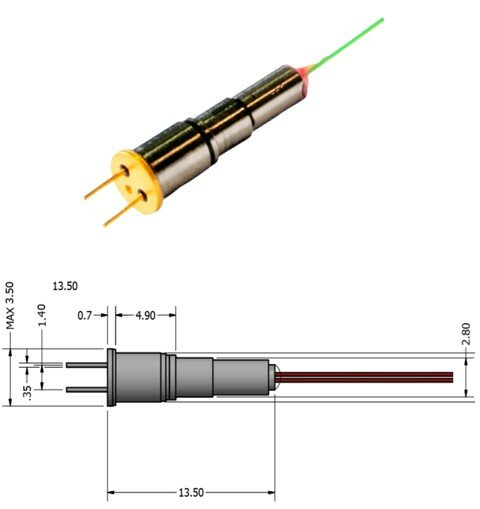

    Компания OF-Link Communications также представляет серию аттенюаторов 980 нм и 1064 нм:


    980 нм MEMS VOA

    1064 нм MEMS VOA

     (другие – по запросу)

    Потери (IL)

    0.8 дБ

    0.5-07 дБ

    Ослабление

    20-40 дБ

    WDL

    0.4 дБ

    PDL

    0.2 дБ

    Отклик

    5 мс

    PM версии

    нет

    да

    Dark/light type

    Оба


    3. Компактные моторизованные аттенюаторы от OZ Optics


    OZ Optics предлагает линейку компактных перестраиваемых аттенюаторов с приводом от двигателя, устанавливаемых на печатную плату. Эти аттенюаторы обеспечивают отличную скорость, повторяемость и точность. В одномодовых аттенюаторах и аттенюаторах с сохранением поляризации используется метод затухания с блокировкой моды. В многомодовых - фильтр по плотности мощности, зависящей  от конкретной моды. Оба метода оснащены датчиком самонаведения для калибровки аттенюатора, устраняющим необходимость использования внешних отводов (tap), и механизмом настройки с защитой от помех. Данный тип аттенюаторов можно откалибровать для нескольких длин волн.


    Особенности:

    • Мощность до 2 Вт и скорость менее 100 мс
    • Широкий диапазон длин волн от 350 до 2050 нм
    • Очень низкие PDL – 0.05 дБ
    • Низкие вносимые потери – до 2 дБ
    • Прочная и компактная конструкция
    • Возможность калибровки до пяти длин волн
    • Доступны индивидуальные конструкции

    Применение:

    • Активное выравнивание усиления в системах DWDM
    • Локальный контроль мощности и настройки аттенюатора обратной связи
    • Устранение неисправностей активных волоконно-оптических компонентов
    • Моделирование передачи по оптоволокну на большие расстояния
    • Разработка оптоволоконной схемы передатчика / приемника.
    • Проверка линейности измерителя мощности
    • Настройка мощности и управление мощностью

    Таблица с основными сравнительными характеристиками оптических аттенюаторов различных производителей:



    АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.­­ У нас Вы можете приобрести аттенюаторы с гарантированными откалиброванными параметрами, дистанционным управлением и возможностью мониторинга мощности.
