Трёхэлектродная станция XLG: от Grin-линз до высокомощных комбайнеров
АО «ЛЛС» и XLG научились решать самые требовательные задачи волоконной оптики.

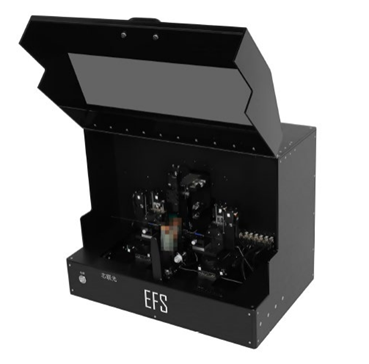

Представляем трёхэлектродную станцию обработки оптических волокон EFS-10.
Установка позволяет варить волокна большого размера и с низким затуханием для тех применений, где это особенно важно: медицинские компоненты, высокомощные комбайнеры, волоконные лазеры.
Станция разработана как отдельная система со встроенным скалывателем. Существует в двух конфигурациях:
- С поворотным механизмом для работы с поляризационно-сохраняющими (РМ) волокнами.
- Без поворотного механизма.
Нельзя не отметить, что установка отлично справляется и со сваркой стандартных волокон диаметром 125 мкм, однако не совсем для стандартных применений, а, например, для изготовления Grin-линз, где важно не только сварить, но и сколоть волокно в определённом месте и под заданным углом.
Grin-линза (от англ. GRaded INdex lens – линза с градиентным показателем преломления) – это оптический элемент, в котором показатель преломления изменяется не резко на границах, как в обычных линзах, а плавно внутри объёма материала, обычно по радиальному направлению от центра к краю.
Ключевые особенности станции:
- Трёхэлектродный разряд для равномерного нагрева и плавной сварки
- Скалывание волокна с помощью ультразвукового скалывателя
- Выравнивание волокон с сохранением поляризации (в модификации EFS-10P)
- Возможность смещения центра и точного позиционирования
Принцип работы трёхэлектродной станции обработки оптических волокон EFS-10
Основные технические характеристики:
- Диаметр обрабатываемых волокон: 125–2000 мкм
- Точность повторного позиционирования: до ±1 мкм по осям Y и Z
- Время выравнивания волокна: 25 секунд
- Концентричность вращения волокна: ±10 мкм
- Частота резки УЗ-скалывателя: 1–2000 Гц
- Метод дуги: двойная или тройная дуга, мощность до 300 Вт, напряжение до 50 кВ
- Диапазон коэффициента экстинкции: 1–45 дБ
- Габариты: 680 × 450 × 380 мм
Станция EFS-10 – это решение для исследовательских лабораторий, производственных предприятий и разработчиков волоконно-оптических систем, где критичны точность, надёжность и воспроизводимость.
АО «ЛЛС» является эксклюзивным дистрибьютором и авторизованным сервисным центром, а также представляет весь спектр продукции XLG на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку.
Автор статьи: Кашина Раъно, ведущий инженер-исследователь
