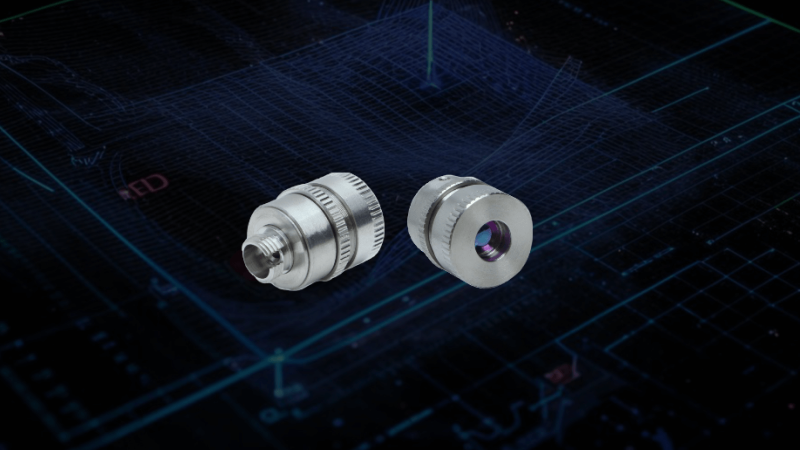

Тестирование разъемных оптических коллиматоров китайского производства

В течение 2022 и 2023 года инженеры компании АО «ЛЛС» активно исследовали китайский рынок с целью замены европейских и американских брендов на китайские альтернативы, которые не будут уступать по качеству. В конце 2023 года нами был найден производитель, компоненты которого перекрывают широкий ряд позиций Thorlabs:

Коллиматор с асферическими линзами	Конфокальный волоконный коллиматор	Перестраиваемый асферический коллиматор

Базовые разъемные волоконные оптические коллиматоры удобны в работе, легко юстируются, имеют широкий спектр применения от научных исследований до производства с применением лазерных технологий.

Были протестированы несколько коллиматоров китайского производства. С помощью профилометра были получены распределения интенсивности пучков после прохождения излучения через коллиматор. Испытания проводились для нескольких длин волн (399 нм и 556 нм), часто применяемых в атомных стандартах частоты. Также менялась дистанция L между коллиматором и профилометром для оценки качества пучка на различных расстояниях от коллимирующего устройства. Принципиальная схема установки представлена на Рисунке 1.

Рисунок 1 – Принципиальная схема установки.

Тестировались четыре оптических коллиматора со следующими характеристиками:

Ниже представлены результаты расчетов и измеренные профили пучков после прохождения через коллиматор.

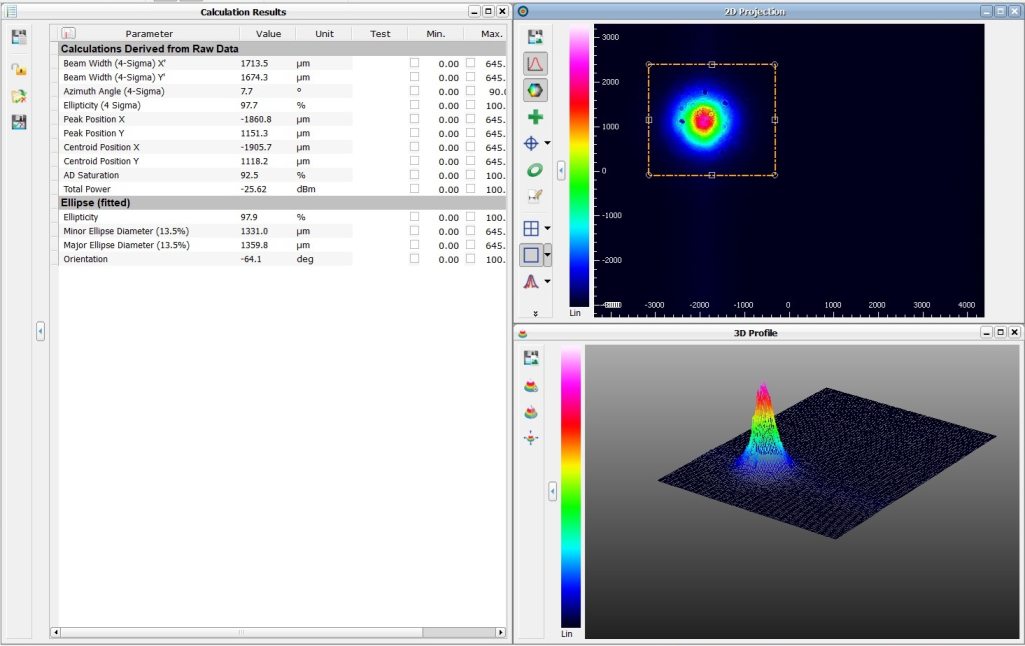

L = 30 см, λ = 399 нм	L = 60 см, λ = 399 нм

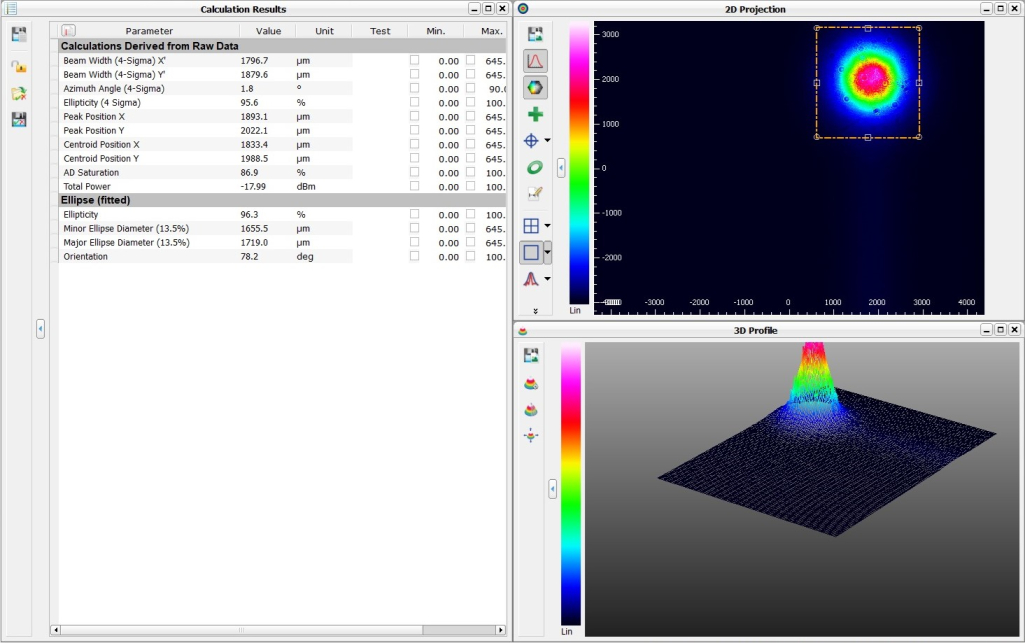

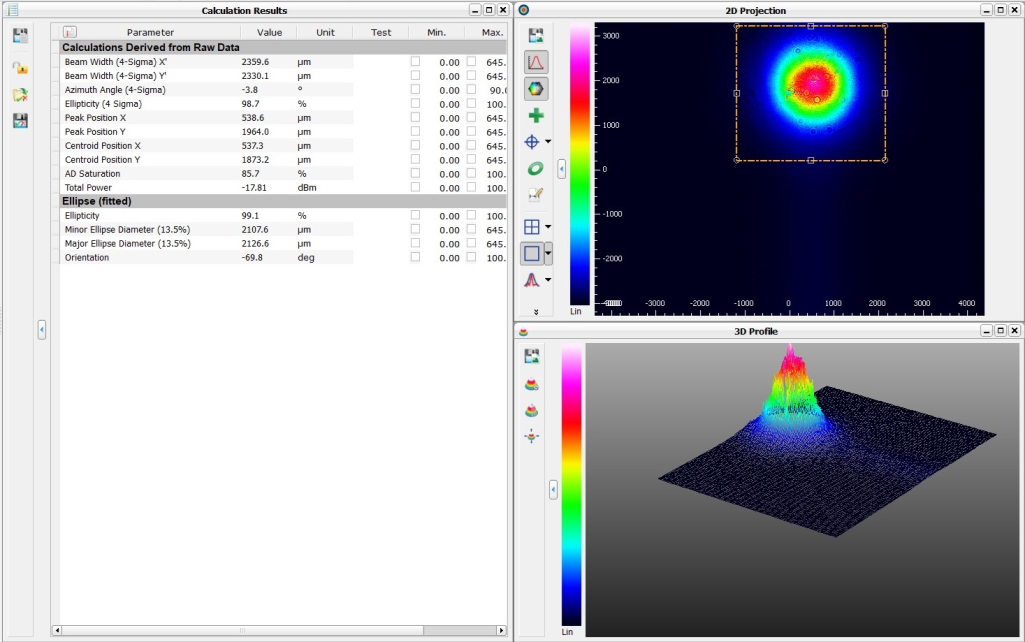

L = 30 см, λ = 556 нм	L = 60 см, λ = 556 нм

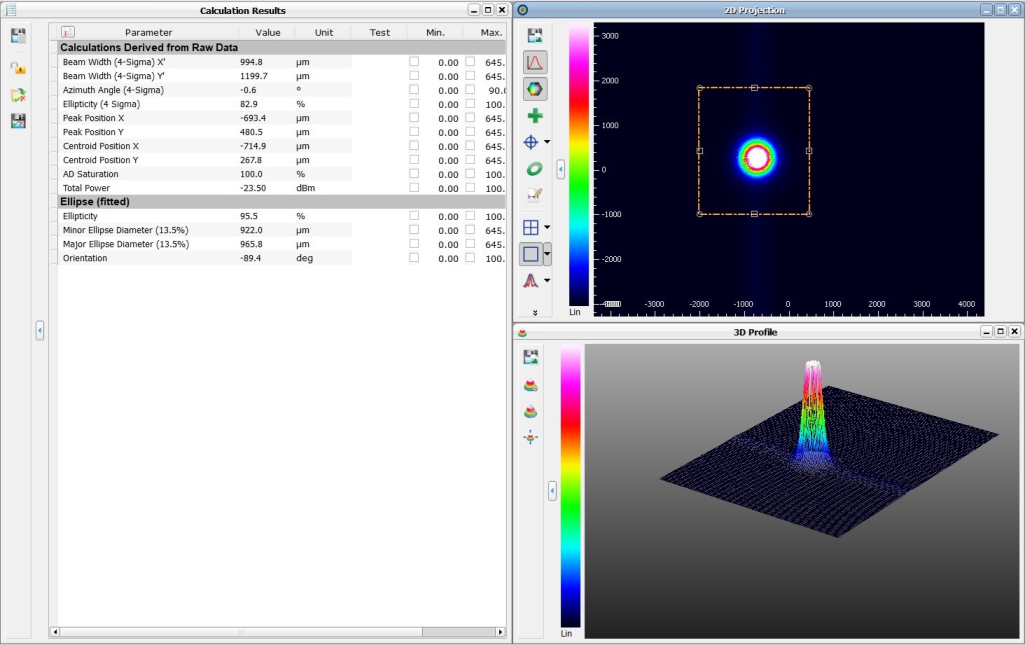

L = 100 см, λ = 556 нм	L = 200 см, λ = 556 нм

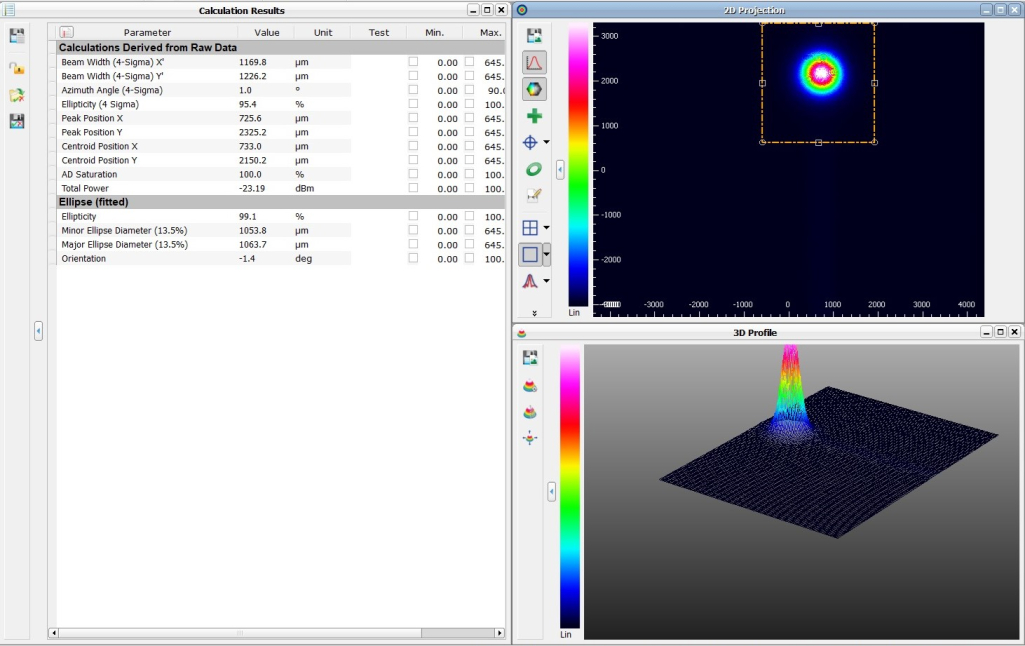

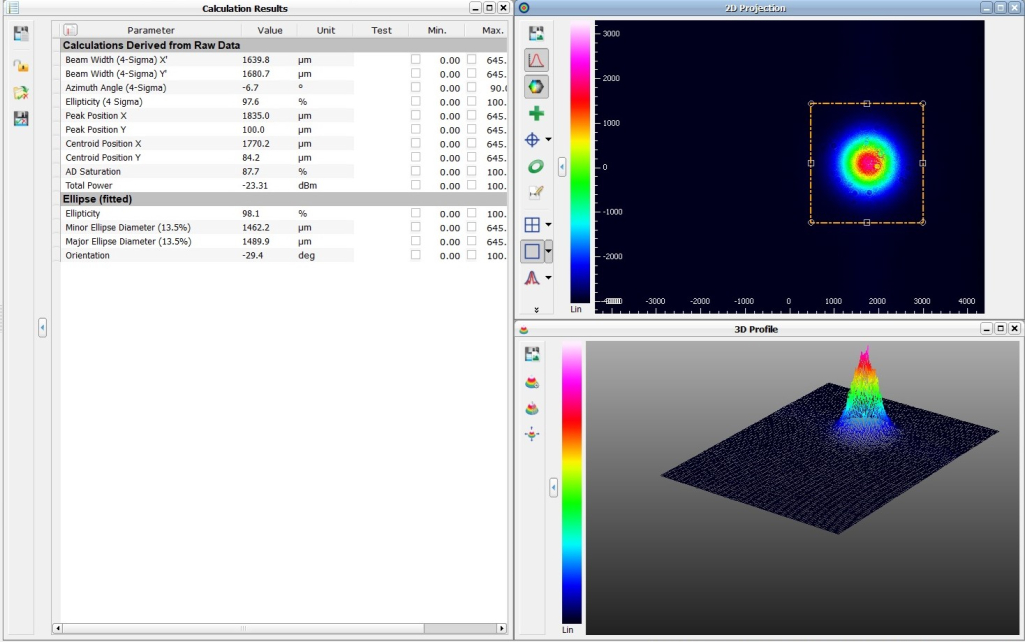

L = 100 см, λ = 556 нм	L = 150 см, λ = 556 нм

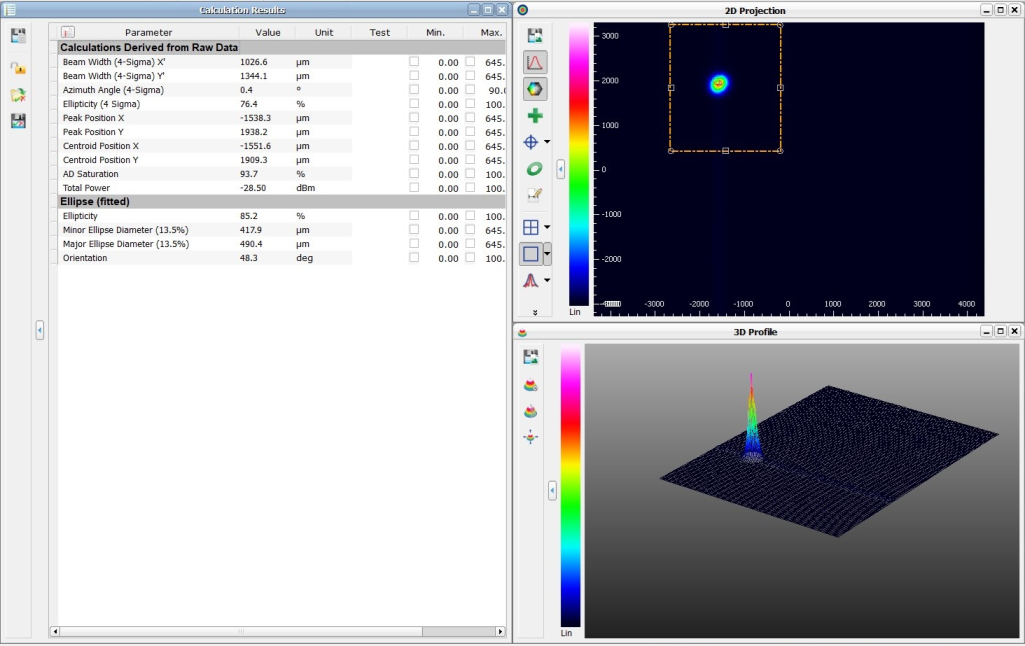

L = 100 см, λ = 399 нм	L = 150 см, λ = 399 нм

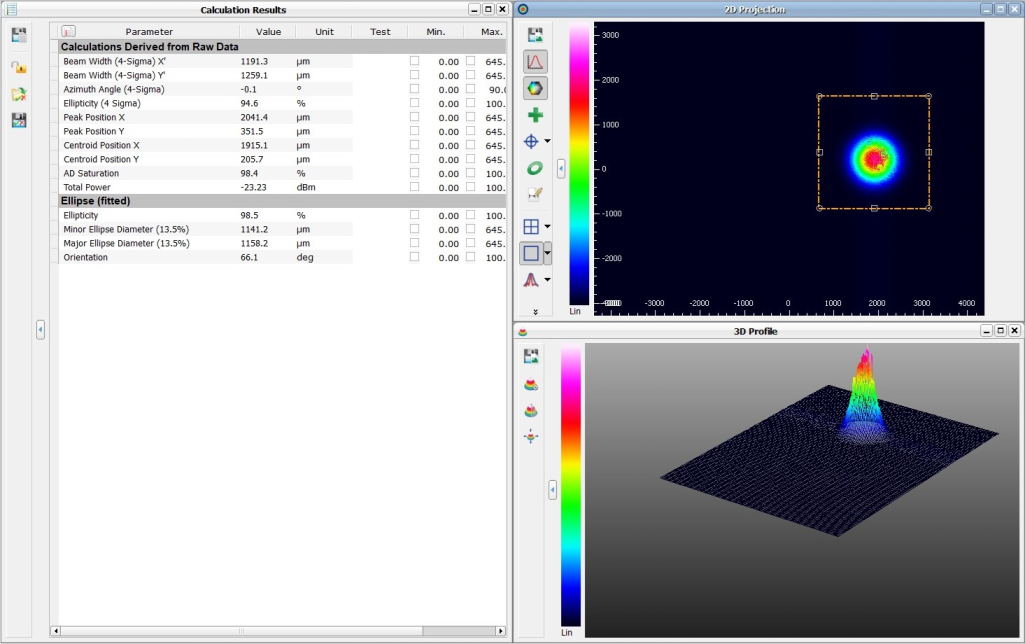

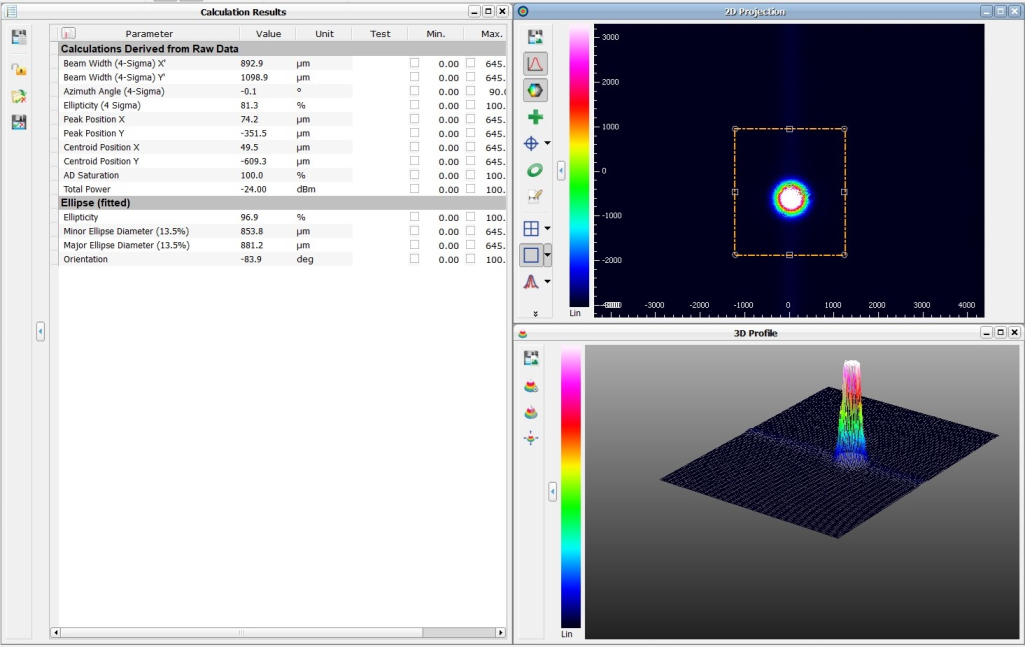

L = 150 см, λ = 556 нм	L = 200 см, λ = 556 нм

Протестированные коллиматоры вносят незначительные аберрации в результирующий пучок. В остальном выходные параметры и качество пучков соответствуют характеристикам, заявленным производителем, и могут быть использованы, например, для научных применений.

Для заказа также доступны волоконные коллиматоры/Fiber ports, которые являются альтернативой продукции Thorlabs PAF2A.

Коллиматоры имеются в наличии:

	YSWF-SWIR-F10-PC (Aspherical lens) Файбер-порт, с асферической линзой, длина волны 1550 нм, размер пучка 1.9 мм, фокусное расстояние 10 мм, коннектор FC/PC
	YSWX-SWIR-F15-PC (Aspherical lens) Файбер-порт, с асферической линзой, длина волны 1550 нм, размер пучка 2.8 мм, фокусное расстояние 15 мм, коннектор FC/PC
	YSF-405-B2.2-FC/APC Коллиматор, с асферическими линзами, длина волны 405 нм, размер пучка 2.2 мм, коннектор FC/APC
	YSF-450-B2.3-FC/APC Коллиматор, с асферическими линзами, длина волны 450 нм, размер пучка 2.3 мм, коннектор FC/APC
	YSF-1550-B2.1-FC/PC Коллиматор, с асферическими линзами, длина волны 1550 нм, размер пучка 2.1 мм, коннектор FC/PC
	YSF-1550-B2.1-FC/APC Коллиматор, с асферическими линзами, длина волны 1550 нм, размер пучка 2.1 мм, коннектор FC/APC
	YSA-SWIR-B0.87-FC/APC (Ravg<0.5% @1050~1700nm) Перестраиваемый коллиматор, диапазон длин волн 1050-1700 нм, размер пучка 0.87 мм, коннектор FC/APC
	YSA-VIS-B1.96-FC/APC (Ravg<0.5% @400~700nm) Перестраиваемый коллиматор, диапазон длин волн 400-700 нм, размер пучка 1.97 мм, коннектор FC/APC
	YSA-VIS-B0.86-FC/APC (Ravg<0.5% @400~700nm) Перестраиваемый коллиматор, диапазон длин волн 400-700 нм, размер пучка 0.86 мм, коннектор FC/APC
	YSA-VIS-B1.96-FC/APC (Ravg<0.5% @400~700nm) Перестраиваемый коллиматор, диапазон длин волн 400-700 нм, размер пучка 1.97 мм, коннектор FC/APC

При наличии вопросов обращайтесь к вашему персональному менеджеру или по почте info@lenlasers.ru
