Станция для полировки голого волокна, кристаллов, интегральных оптических схем – CILA 2.0

Станция для полировки голого волокна, кристаллов, интегральных оптических схем – CILA 2.0

20.08.2021
163
Поделитеcь новостью:

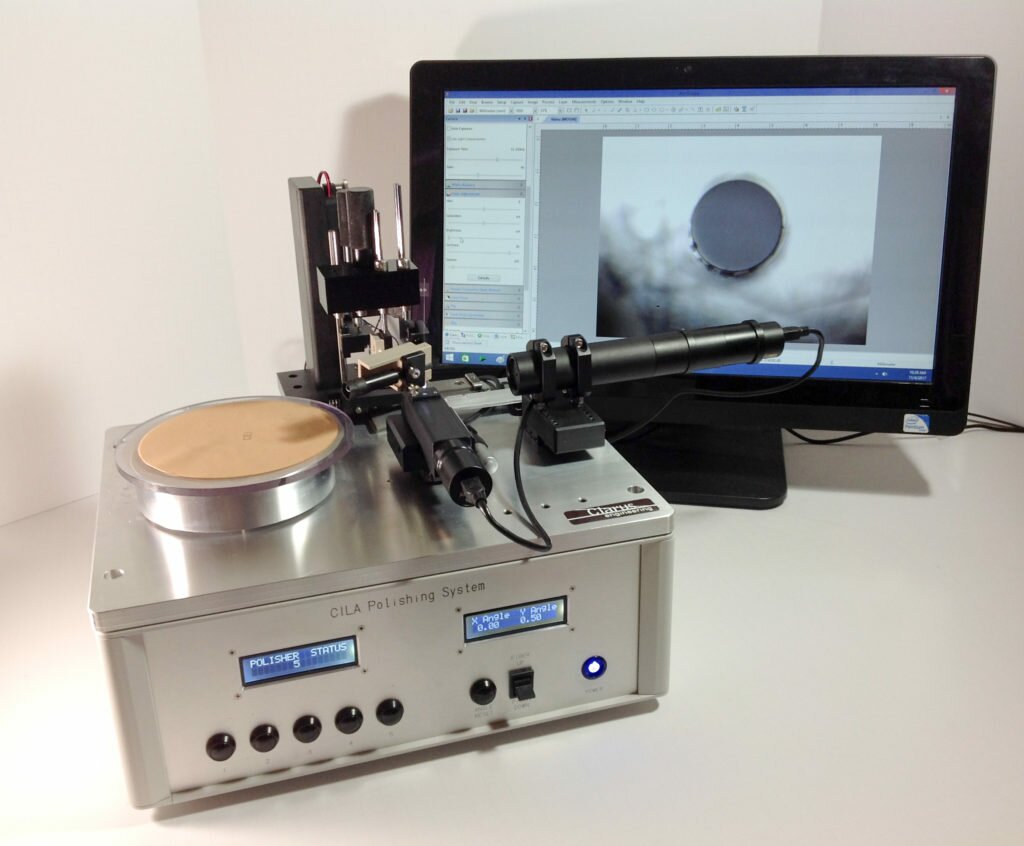

Clarus Engineering  представляет универсальную станцию для полировки голого волокна, кристаллов, интегральных оптических схем – CILA 2.0

CILA 2.0.jpg

Данная установка позволяет работать, как с тонкими волокнами (80-200 мкм), так и с волокнами типа LMA (300 мкм – 2 мм).
Помимо голых волокон, станция также может использоваться для полировки оптических коннекторов (FC/SC/LC,SMA).
Отдельные держатели позволяют полировать v-groove сборки, торцы интегральных оптических схем, кристаллов, массивов оптических волокон.

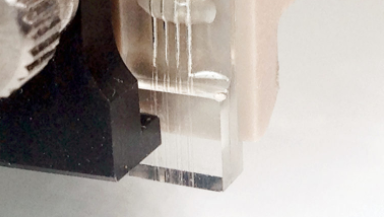

Держатель кристалла-v-groove сборки.png

Держатель кристалла/v-groove сборки

Гибридные вставки из титана и полиэфирэфиркетона/PEEK бережно захватывают миниатюрные детали. Захваты регулируемой ширины используются для больших волноводов и решеток, а прецизионная подача для точного удаления материала и контроля длины работает с точностью до 1 мкм.

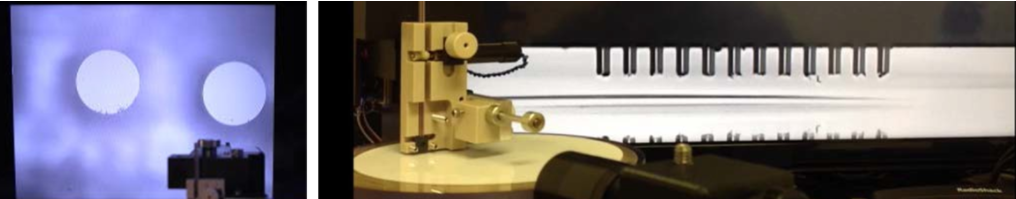

Система мониторинга позволяет оценивать качество полировки торцевой поверхности. Дополнительная камера позволяет обозревать вид сбоку. Наблюдение производится в светлом поле с использованием камеры высокого разрешения и прецизионной стеклянной оптики. Просмотр всех критических зон/краев с увеличением 500X.

Вид с торца и вид сбоку.png
Вид с торца и вид сбоку

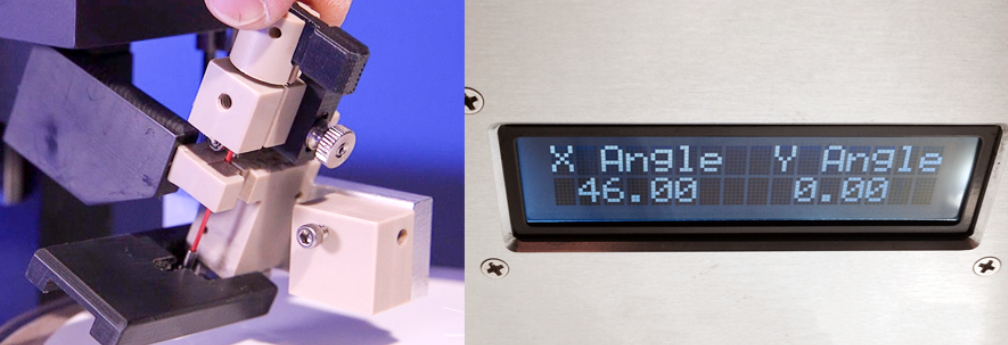

Полировку можно проводить сразу, без предварительного скалывания. Интеллектуальная система позволяет выбрать угол полировки и воспроизводить его с высокой повторяемостью.

Полировка под заданным углом с цифровым отображением на дисплее.png

Полировка под заданным углом с цифровым отображением на дисплее


Точность полировки под углом составляет +/-0.15 градуса. Краевые дефекты менее 2 мкм.

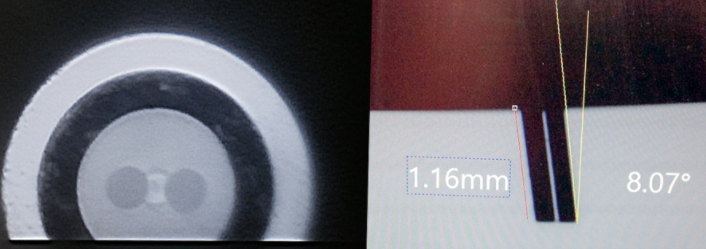

Полировка волокна с сохранением поляризации под углом.png

Полировка волокна с сохранением поляризации под углом

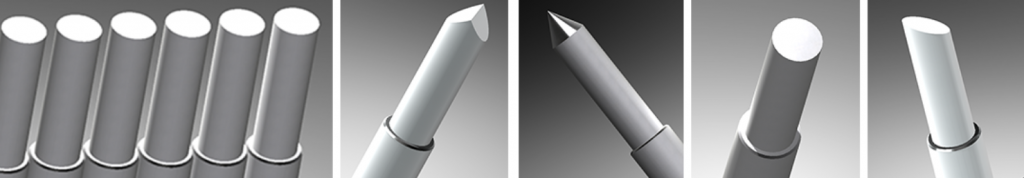

Благодаря гибким настройкам станция для полировки Cila 2.0 позволяет придавать заданную форму, как для единичных волокон, так и для массивов!

 Полировка массивов волокон.png

Система полировки Cila 2.0 позволит бережно и точно обработать волокна, коннекторы, кристаллы, волоконные массивы, сборки и аналогичные компоненты, требующие плоских, угловых или фасетных торцевых поверхностей.

АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Все интересующие вопросы можно задать нашим специалистам по номеру телефона +7 (812) 612-99-82 или по электронной почте info@lenlasers.ru. Мы всегда рады помочь!
