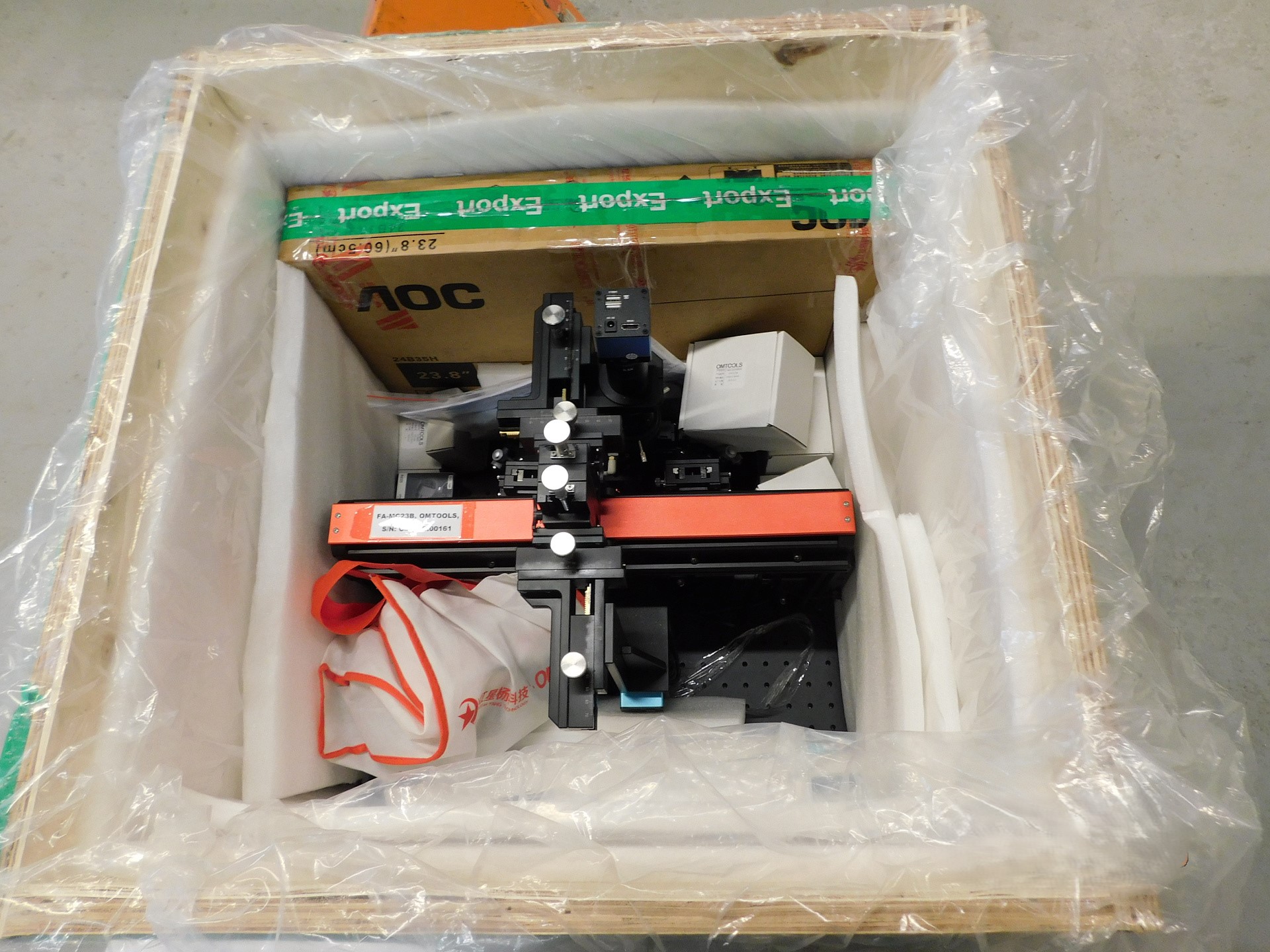

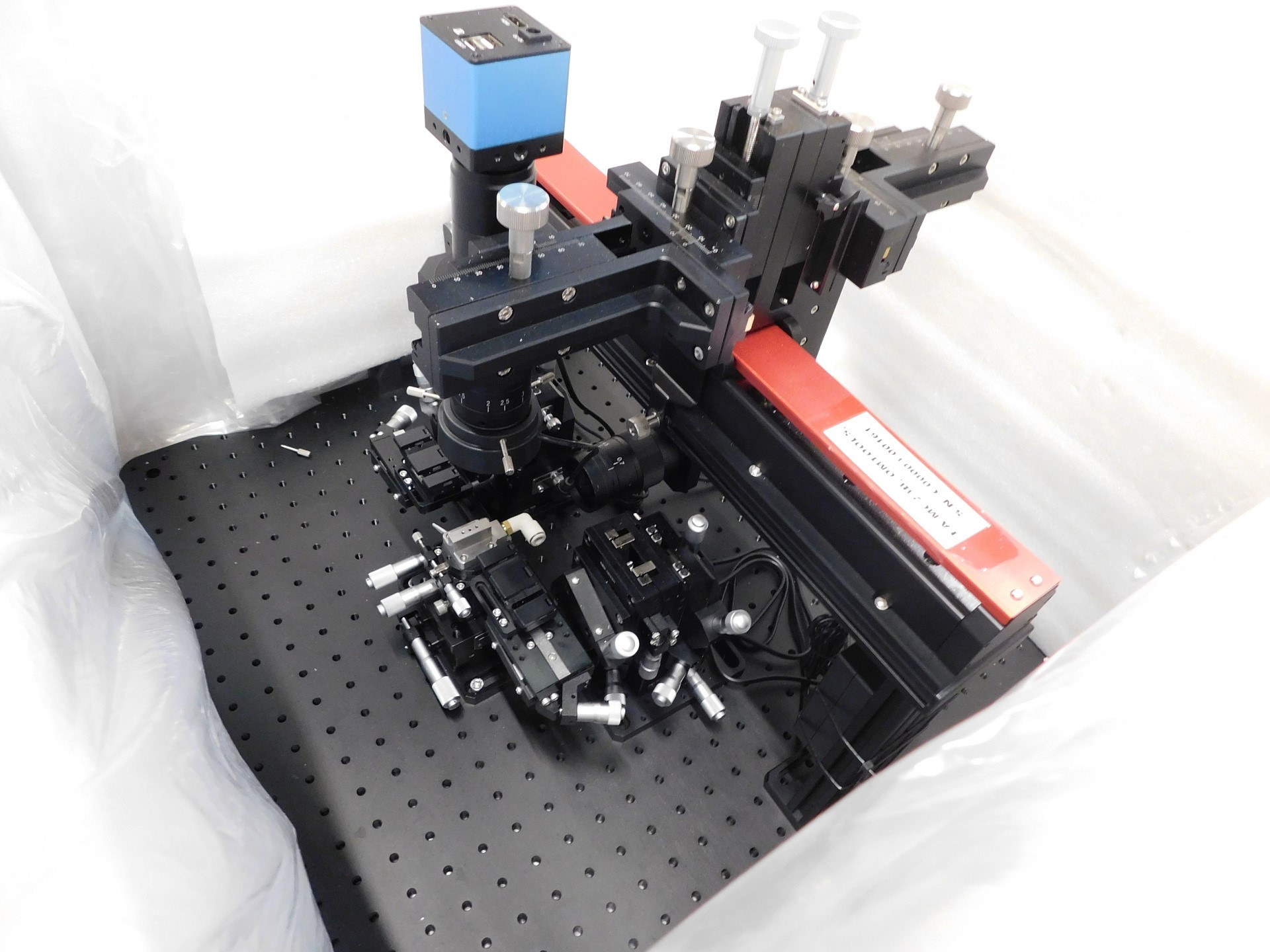

Ручная станция волоконной стыковки Form.AI уже на складе в Санкт-Петербурге!
Продажа со склада!

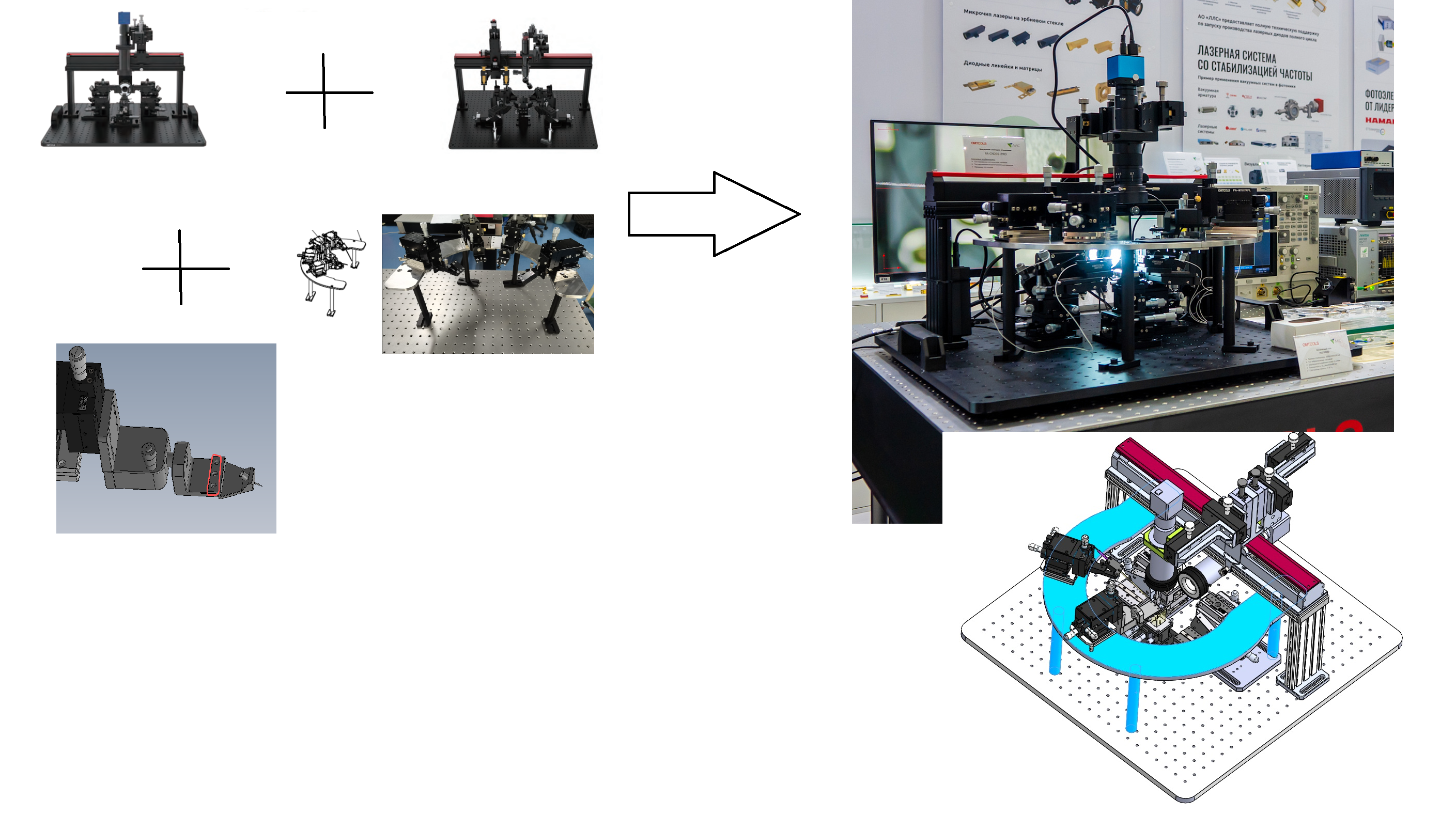

Компания «ЛЛС» сообщает о поступлении на склад в Санкт-Петербурге ручной станции волоконной стыковки FA-MCG24VA – инструмента для юстировки волокон и полноценной зондовой станции для тестирования устройств в области радиофотоники. Модель поставляется в расширенной конфигурации.

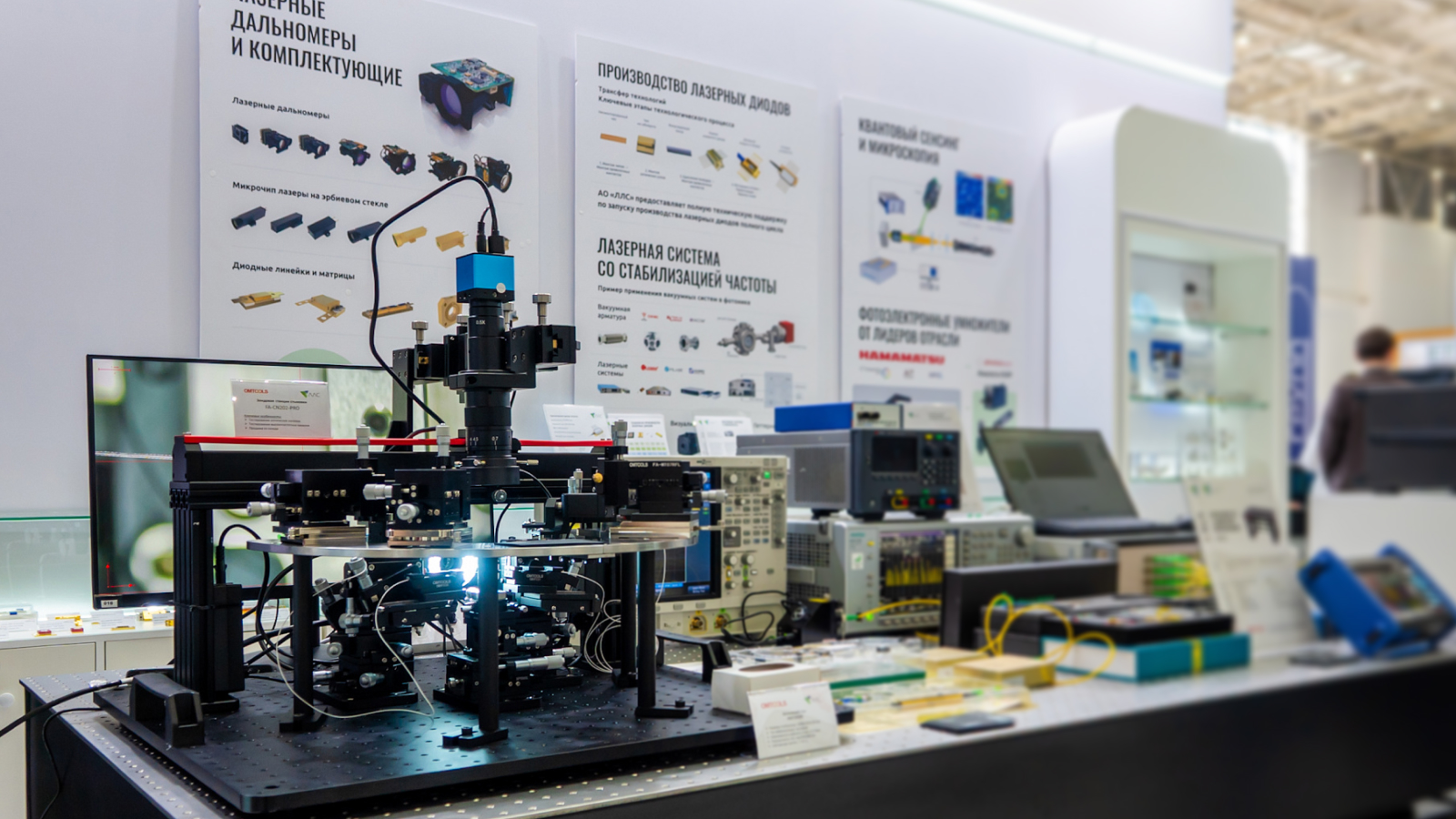

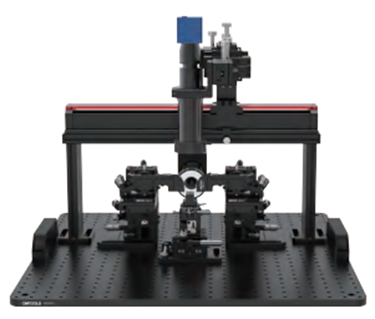

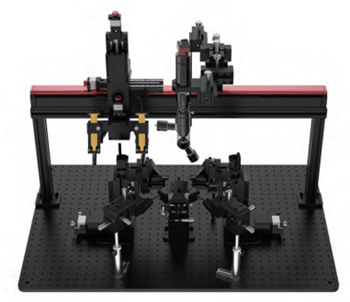

Ручная станция волоконной стыковки от Form.AI
Что входит в комплектацию:

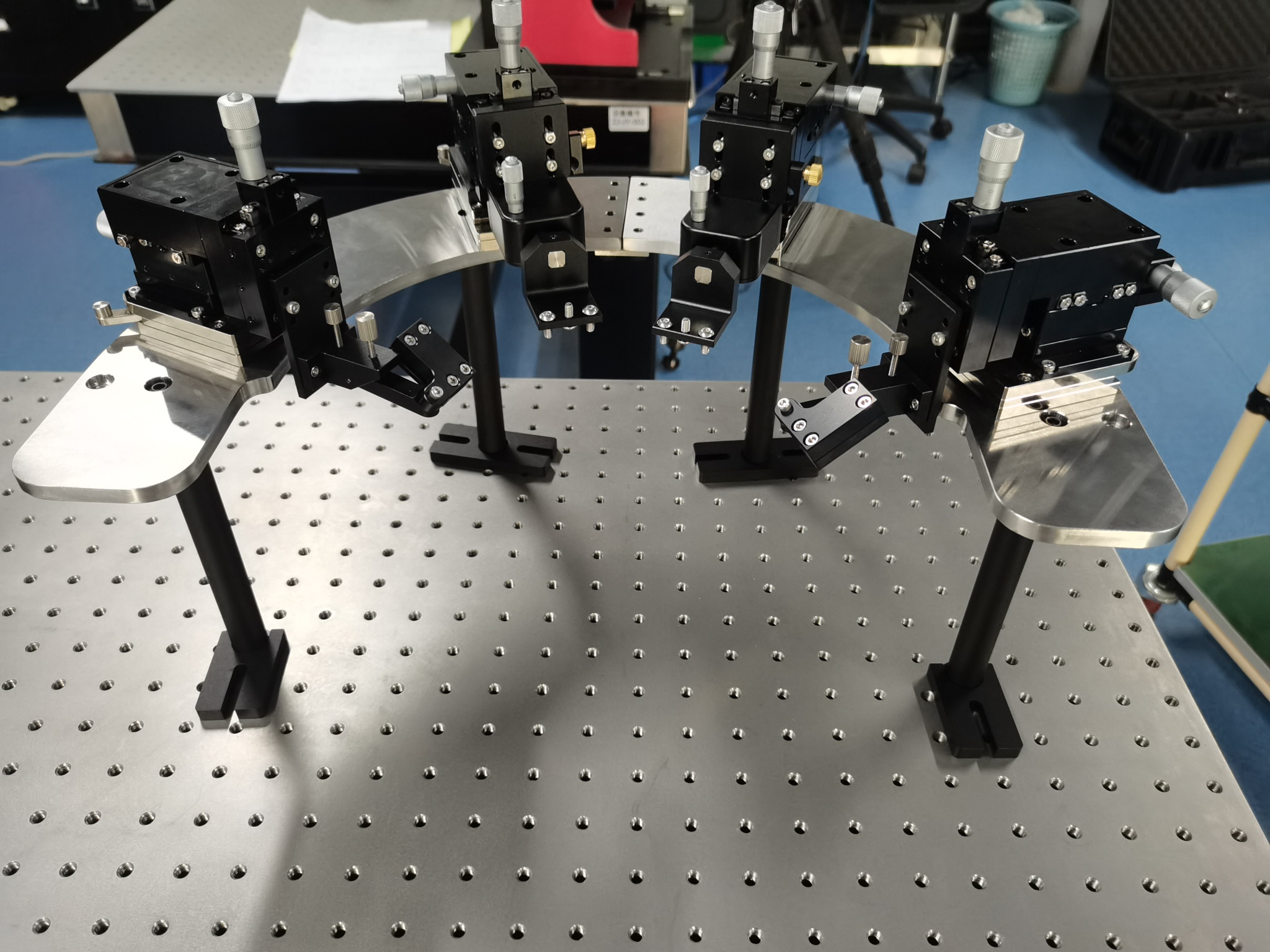

- держатели ВЧ-зондов — 2 шт.;
- держатели зондов постоянного тока — 2 шт.;
- металлическая магнитная пластина-позиционер для фиксации держателей зондов.
Основные технические характеристики:
- ход грубой регулировки: ±6,5 мм;
- ход точной регулировки: ±0,1 мм;
- минимальная цена деления (грубая регулировка): 10 мкм (0,01 мм);
- минимальная цена деления (точная регулировка): до 1 мкм.
Характеристики держателей для зондов:

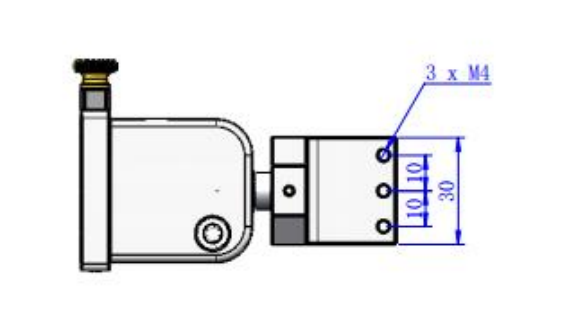

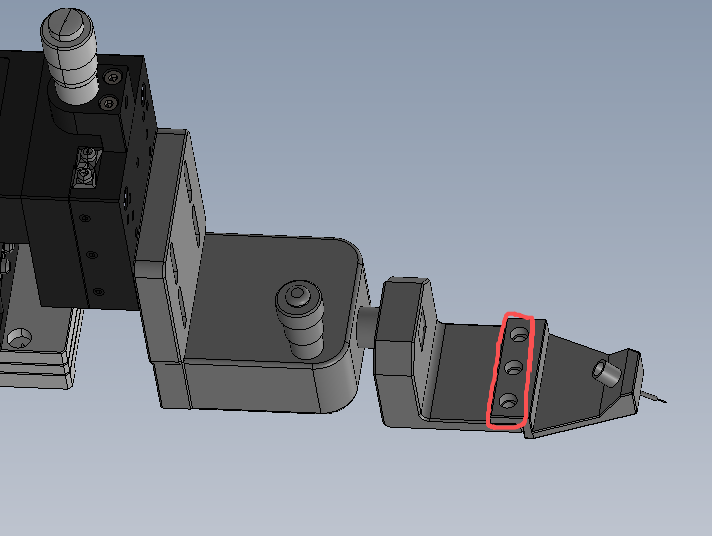

Держатель/позиционер для ВЧ-зондов:
- Точность подстройки держателя зонда: 0,7 мкм.
- Трёхосная регулировка XZY.
- Ход регулировки: 12 мм.
- Горизонтальный механизм регулировки многоконтактного зонда (поворот ±10°), точность регулировки угла: 0,1°.
- Монтаж к магнитной пластине (основание).
- Точность подстройки держателя зонда: 0,7 мкм.
- Трёхосная регулировка XZY.
- Ход регулировки: 12 мм.
- Механизм наклона и подъёма под углом 30°.
- Монтаж к магнитной пластине (основание).
Ключевые особенности станции:
- интуитивно понятный дисплей для наблюдения за положением волокна в реальном времени;
- высокоточный шестиосевой ручной юстировочный столик с приводом от дифференциальных винтов и дополнительной дифференциальной структурой для повышения разрешения настройки;
- жесткая конструкция с трехосевой системой регулировки для фокусировки и совмещения системы визуализации;
- фокусирующий зум-объектив с регулировкой увеличения позволяет лучше наблюдать за положением устройства.
Где применяется:
Станция предназначена для высокоточного позиционирования волокон, лазерных источников и анализаторов. Она используется для совмещения и юстировки оптических волокон, интегральных фотонных чипов и других оптических компонентов. В сочетании с лазерным источником, измерителем оптической мощности или профилометром позволяет удобно и быстро проводить различные испытания по совмещению интегральных фотонных чипов.
Благодаря дополнительному оснащению станция подходит для тестирования устройств в области радиофотоники:
- на держателе размещается пластина (фотонная или кремниевая), рядом устанавливается векторный анализатор цепей;
- в реальном времени через систему визуализации контролируется позиционирование зондов относительно структуры;
- измеряются S‑параметры (S11, S21) оптических чипов непосредственно на станции с одновременной визуализацией волноводов;
- для фотонных интегральных схем (ФИС) чип фиксируется на пластине, RF-зонды подключаются к векторному анализатору через кабели 2,92 мм, выполняются измерения отражения и передачи в диапазоне до 40 ГГц одновременно с оценкой оптических потерь.
Как заказать:
Оформить заказ можно, отправив запрос на нашу почту info@lenlasers.ru. По всем вопросам вы также можете обратиться к специалистам «ЛЛС» – мы поможем подобрать оптимальную конфигурацию именно для вашего применения.
