Пятиосевая система позиционирования с наноразрешением от компании Luminos
Компания Luminos (Канада) занимается разработкой и производством высокоточного оборудования для микро и нано позиционирования, оптических переключателей и инструментов для работы с волокном

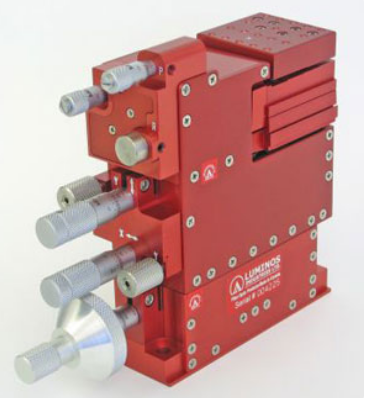

P5A – это стабильная, надежная и простая в использовании пятиосевая система позиционирования для выравнивания волокна от компании Luminos. Благодаря запатентованному эргономичному дизайну, доступ ко всем микрометрам осуществляется с одной стороны.
Нет трудностей с выравниванием волокон - даже волокна с линзой размером 1-2 микрона на торце можно легко центрировать. P5A основан на запатентованной технологии Ratio Drive ™ для осей X и Y, что приводит к уменьшению гистерезиса и увеличению разрешения
Система позиционирования обеспечивает диапазон перемещения 2,5 мм по осям X и Y с разрешением 20 нанометров и 12,7 мм (1/2 дюйма) по оси Z. Диапазон регулировки по осям вращения, тангажа и рысканья составляет ± 1,5° с разрешением 0,2 угловые секунды.
P5A нечувствителен к вибрациям и изменениям температуры. Внутреннее вязкое демпфирование устраняет многие резонансные эффекты, обычно присущие флексурным позиционерам.
Благодаря своему дизайну, позиционеры Luminos создают чрезвычайно плавное линейное движение. Ошибка движения, связанная с подшипниками качения, была устранена.
Ключевые особенности
- Запатентованная система Ratio Drive ™ гарантирует превосходное разрешение
- Небольшая занимаемая площадь позволяет использовать несколько систем позиционирования рядом.
- Встроенный контроллер
- Демпфированный внешний корпус обеспечивает нечувствительность к вибрациям и прикосновениям
- Легкая алюминиевая конструкция позволяет легко перемещать систему другим оптомеханическим оборудованием
- Высокая механическая жесткость обеспечивает прочную и стабильную систему
- Благодаря особенностям конструкции линейное перемещение осуществляется без трения, а вращение без дуговых ошибок
Основные характеристики
Параметр | Значение |
Диапазон перемещение Z ось | 12.7 мм (0.5 дюйма) |
Диапазон перемещение Y ось | 2.5 мм (0.1 дюйма) (2 мм - грубо, 0.5 мм - привод) |
Диапазон перемещение X ось | 2.5 мм (0.1 дюйма) (2 мм - грубо, 0.5 мм - привод) |
Вращение (поворот) |
±1.5° |
Вращение (рысканье) | ±1.5° |
Вращение (тангаж) | ±1.5° |
Разрешение микрометра | 0.25 мкм (Z ось), 50 нм (Y ось), 50 нм (X ось), 0.1 угловой секунды (поворот), 0.2 угловой секунды (рысканье), 0.2 угловой секунды (тангаж) |
Разрешение шагового двигателя |
100 нм (Z ось), 20 нм (Y ось), 20 нм (X ось), 0.1 угловой секунды (поворот), 0.2 угловой секунды (рысканье), 0.2 угловой секунды (тангаж) |
Ошибка отклонения от линейного перемещения | Нет (Z ось), max 30 мкм (Y ось), max 30 мкм (X ось), max 35 мкм (поворот), нет (рысканье), нет (тангаж) |
Максимальная постоянная нагрузка | 1 кг |
Максимальная кратковременная нагрузка | 4.5 кг |
Материал | Алюминий |
Размеры корпуса | 5.79" x 1.75" x 5.19" (без микрометров) |
Вес | ≈ 1.5 кг |
Примечание: Данная модель является механическим позиционером с ручной регулировкой, однако, его можно легко автоматизировать с помощью шаговых двигателей.

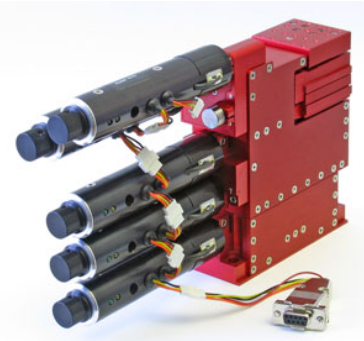

Моторизованная пятиосевая система позиционирования P5A
