Осциллографы нового поколения Infiniium серии Z от компании Keysight Technologies
Компания Keysight Technologies (США) занимается разработкой и производством высокоточных контрольно-измерительных систем с превосходным качеством и беспрецедентной надежностью.

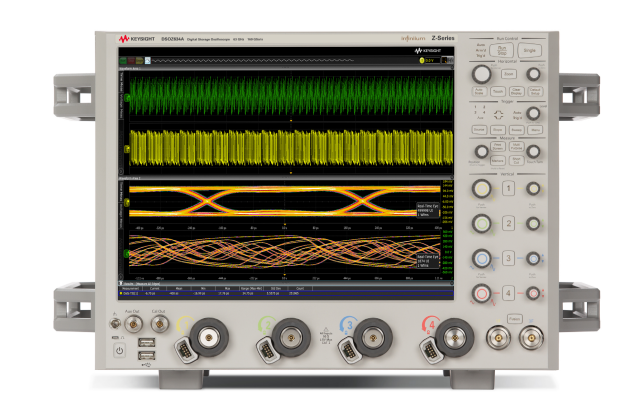

Keysight Technologies представляет линейку осциллографов второго поколения Infiniium серии Z - наблюдайте исследуемый сигнал, а не шумы осциллографа.
Infiniium серии Z обеспечивают полосу пропускания 63 ГГц и превосходную целостность сигнала благодаря технологии RealEdge. Z-серия использует преимущества технологии чипов на основе фосфида индия и технологии корпусирования микросхем с применением тонких пленок, что гарантирует низкие шумы, а также большое число эффективных разрядов аналого-цифрового преобразователя. Благодаря широкой полосе пропускания осциллографы серии Z позволят увидеть самые быстрые сигналы такими, какими они являются на самом деле. Осциллографы серии Z имеют емкостной сенсорный экран, новый процессор и 16 ГБ ОЗУ, что обеспечивает быстрый анализ и высокую производительность
Особенности:
- Два канала до 63 ГГц в одном снимке осциллографа, оптимизированные для дифференциальных измерений
- Высокое временное разрешение с частотой дискретизации 160 Гвыб./с
- Глубокая память (до 2 Гвыб на канал) для захвата миллисекундных интервалов данных
- Самые низкие в отрасли уровни собственных шумов и пороги измерения джиттера
- Глубокое понимание цифровых и радиочастотных доменов с помощью программного обеспечения для конкретного приложения.
- Зондовая измерительная система до 30 ГГц с гибкими возможностями доступа к тестируемому сигналу
Модели и их основные характеристики
Модель | Полоса пропускания | Частота дискретизации | Глубина памяти | |||||
1 канал | 2 канала | 4 канала | 1 канал | 2 канала | 4 канала | Стандартная | Макс. | |
DSAZ634A | 63 ГГц | 63 ГГц | 33 ГГц | 160 Гвыб./с | 160 Гвыб./с | 80 Гвыб./с | 200 Мвыб | 2 Гвыб |
DSOZ634A | 100 Мвыб. | 2 Гвыб | ||||||
DSAZ632A | 63 ГГц | 33 ГГц | - | 160 Гвыб./с | 80 Гвыб./с | - | 200 Мвыб | 2 Гвыб |
DSOZ632A | 100 Мвыб. | 2 Гвыб | ||||||
DSAZ594A | 59 ГГц | 59 ГГц | 33 ГГц | 160 Гвыб./с | 160 Гвыб./с | 80 Гвыб./с | 200 Мвыб | 2 Гвыб |
DSOZ594A | 100 Мвыб. | 2 Гвыб | ||||||
DSAZ592A | 59 ГГц | 33 ГГц | - | 160 Гвыб./с | 80 Гвыб./с | - | 200 Мвыб | 2 Гвыб |
DSOZ592A | 100 Мвыб. | 2 Гвыб | ||||||
DSAZ504A | 50 ГГц | 50 ГГц | 33 ГГц | 160 Гвыб./с | 160 Гвыб./с | 80 Гвыб./с | 200 Мвыб | 2 Гвыб |
DSOZ504A | 100 Мвыб. | 2 Гвыб | ||||||
DSAZ334A | 33 ГГц | 33 ГГц | 33 ГГц | 80 Гвыб./с | 80 Гвыб./с | 80 Гвыб./с | 200 Мвыб | 2 Гвыб |
DSOZ334A | 100 Мвыб. | 2 Гвыб | ||||||
DSAZ254A | 25 ГГц | 25 ГГц | 25 ГГц | 80 Гвыб./с | 80 Гвыб./с | 80 Гвыб./с | 200 Мвыб | 2 Гвыб |
DSOZ254A |
100 Мвыб. | 2 Гвыб | ||||||
DSAZ204A | 20 ГГц | 20 ГГц | 20 ГГц | 80 Гвыб./с | 80 Гвыб./с | 80 Гвыб./с | 200 Мвыб | 2 Гвыб |
DSOZ204A | 100 Мвыб. | 2 Гвыб |
Применение
- Измерения и анализ цифровых сигналов
- Анализ сигналов радаров и спутниковой связи
- Анализ комплексной модуляции оптических сигналов
- Анализ цепей - измерение параметров передачи во временной области (TDT)
АО «ЛЛС» представляет весь спектр продукции Keysight Technologies на территории РФ и предлагает наиболее выгодные условия поставки продукции, а также техническую поддержку. Ознакомиться с полным перечнем продукции вы можете на нашем сайте или на сайте производителя.
