Обзор новой продукции Connet Laser: Одночастотный волоконный лазер 633 нм

Одночастотный волоконный лазер Connet Laser с длиной волны 633 нм создан на основе проверенной технологии малошумящих одночастотных волоконных лазеров с распределенной обратной связью (DFB) в диапазонах 1,0 мкм и 1,5 мкм. В нём используется технология нелинейного преобразования частоты, обеспечивающая стабильную линейную поляризацию, одиночную продольную моду и сверхузкую ширину спектральной линии в диапазоне 633 нм с возможностью перестройки.

По сравнению с традиционными полупроводниковыми лазерами, CoSF-FC-D-633 обеспечивает более узкую линию, меньшие фазовые и частотные шумы, а также превосходное качество пучка.

Таблица 1. CoSF-FC-D-633

Таблица 2. Тестовые значения

Примечание: программное обеспечение использует температуру задающих генераторов 1 и 2 для установки длины волны (диапазон перестройки температуры составляет 20–45 °C). Максимальная выходная мощность более 100 мВт. Температура кристалла PPLN соответствует длине волны.

Таблица 4: Сравнение температуры DFB и PPLN с длиной волны выходного излучения

Ниже представлены графики, соответствующие Таблице 2.

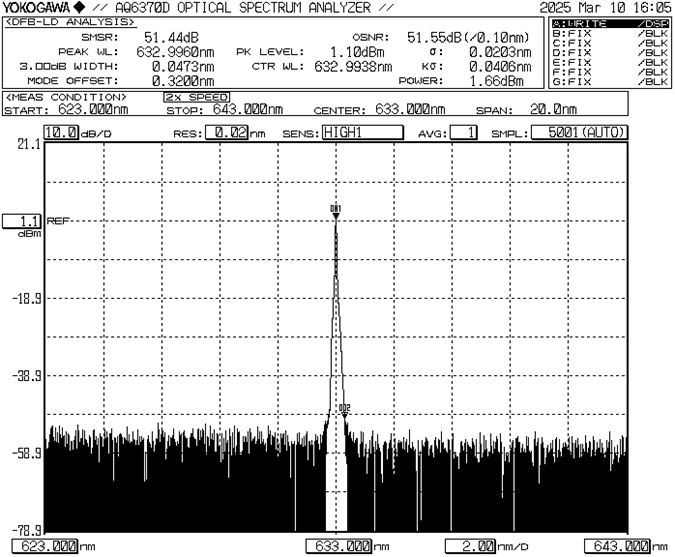

Рисунок 1. Спектр излучения CoSF-FC-D-633, полученный на анализаторе оптического спектра AQ6370D

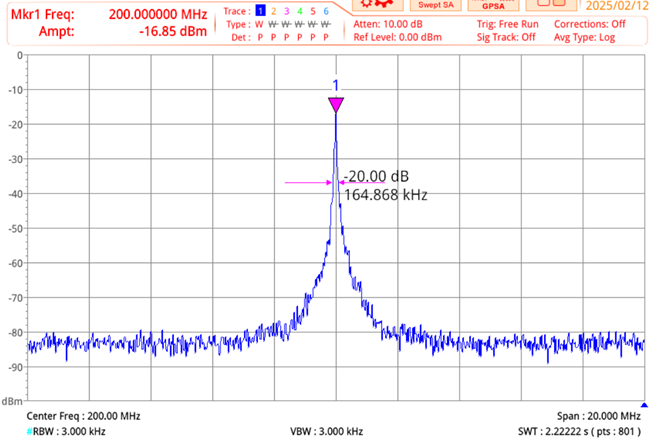

 Рисунок 2. Ширина спектральной линии задающего лазерного источника на 1562 нм. Измерения проходили методом гетеродинирования с линией задержки 50км

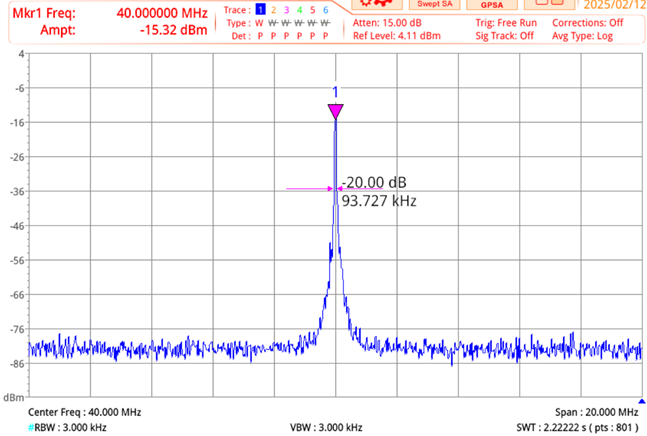

Рисунок 3. Ширина спектральной линии задающего лазерного источника на 1064 нм. Измерения проходили методом гетеродинирования с линией задержки 50км

Одночастотный волоконный лазер CoSF-FC-D-633 обладает шириной спектральной линии <20кГц, что на порядок превосходит диодные решения и на два порядка точнее стабилизированных He-Ne лазеров.

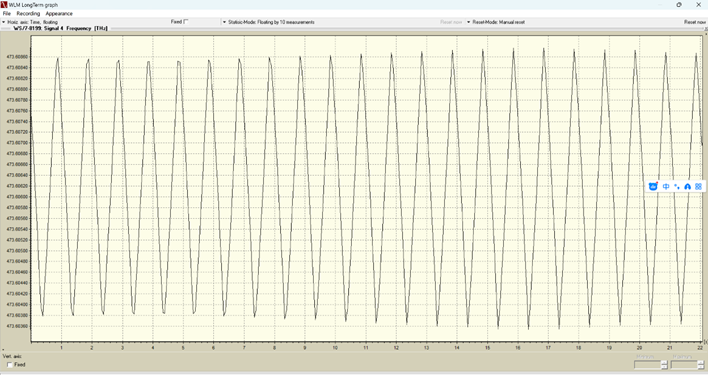

Рисунок 4. Сигнал сканирования PZT задающего лазерного источника на 1562 нм

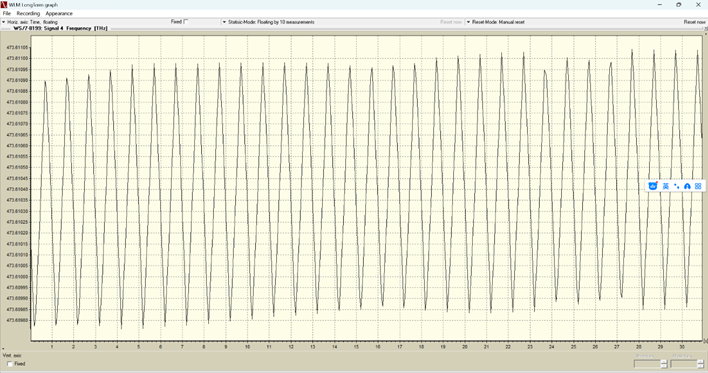

Рисунок 5. Сигнал сканирования PZT задающего лазерного источника на 1064 нм

Перестройка с помощью пьезокерамики даёт возможность стабилизировать лазерный источник с помощью эталона, например с помощью высокодобротного резонатора из ULE-стекла (Ultra Low Expansion). Если параметров PZT недостаточно, лазер можно дополнительно укомплектовать встроенным или внешним акусто-оптическим модулятором.

Рисунок 6. Стабильность мощности CoSF-FC-D-633 в течение 8 часов

CoSF-FC-D-633 обладает мощность 103 мВт, что на два порядка выше, чем у HeNe лазеров и незаменимо в применениях, где нужно разделять один лазерный источник на несколько каналов. По сравнению с полупроводниковыми одночастотными лазерными источниками, мощность волоконных лазеров может быть увеличена до единиц ватт благодаря волоконным усилителям, установленным после задающих генераторов.
