Новые импульсные твердотельные лазеры

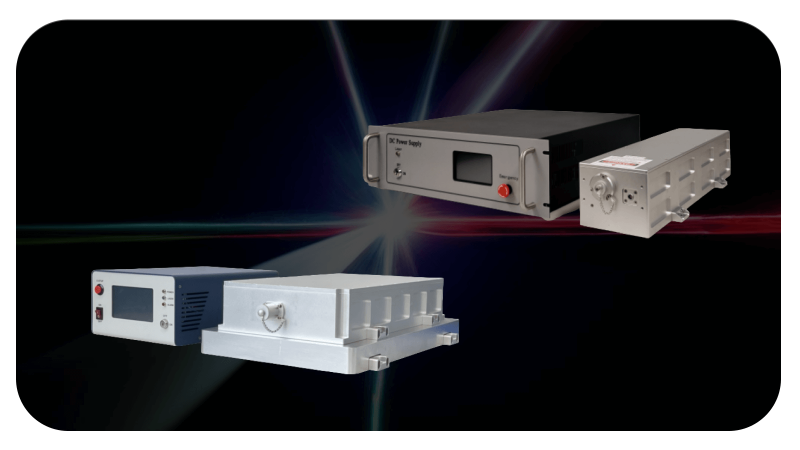

Представляем новинки: высокоэнергетический лазер SRT-LPS-xxx-Q и твердотельный лазер с пассивной модуляцией добротности SRT-MPL-S-xxx-HP
Высокоэнергетический лазер SRT-LPS-xxx-Q (см. рисунок 1)
Источник имеет ламповую накачку активного кристалла. Импульсный режим работы обеспечивается при помощи активной модуляцией добротности, при этом оптический блок обладает компактными габаритами, учитывая высокую энергию в импульсе.

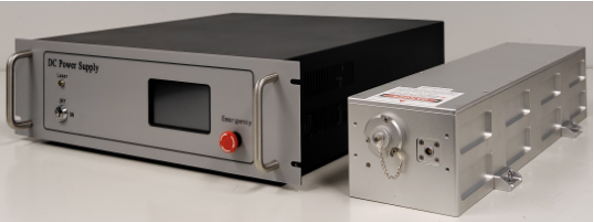

Рисунок 1 – Внешний вид оптического и электрического блоков лазера SRT-LPS-xxx-Q
Таблица 1 – Основные параметры лазера SRT-LPS-xxx-Q
| Параметры | SRT-LPS-1064-Q | SRT-LPS-532-Q | SRT-LPS-355-Q |
| Длина волны, нм | 1064 +/- 1 | 532 +/- 1 | 355 +/- 1 |
| Энергия в импульсе, мДж | 350–850 | 200–500 | 100–200 |
| Средняя мощность, Вт | До 8.5 | До 5 | До 2 |
| Стабильность мощности, % | <1, <2, <3 | <3, <2 | <3, <5 |
| Длительность импульса, нс |
<10 |
||
| Частота следования импульсов, Гц |
1–10 |
||
| Диаметр пучка, мм |
~9 |
||
| Расходимость пучка, мрад |
<3 |
||
Применение:
- масс-спектрометрия с индуктивно-связанной плазмой;
- велосиметрия изображения частиц;
- лазерно-индуцированная флуоресценция;
- спектроскопия пробоя.

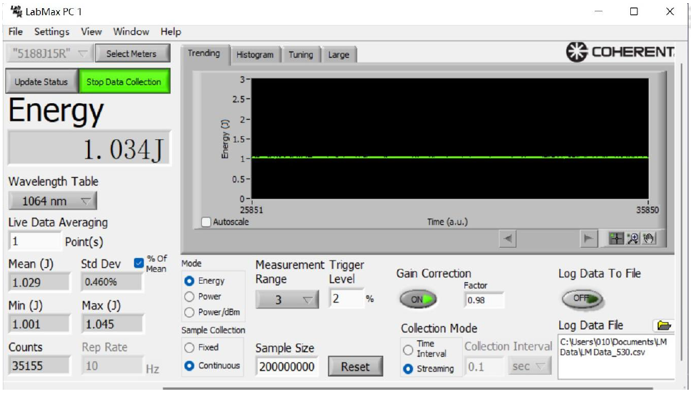

Рисунок 2 – Измерение стабильности энергии в импульсе SRT-LPS-1064-Q
Медианное значение энергии в импульсе составило 1.029 Дж, минимальное – 1.001 Дж, максимальное – 1.045 Дж, стабильность энергии в импульсе составила 0.46% rms.

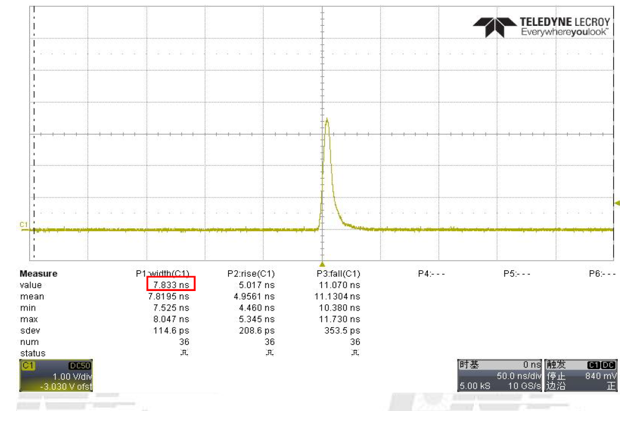

Рисунок 3 – Измерения длительности импульса SRT-LPS-xxx-Q
Медианное значение составило 7.82 нс, минимальное – 7.5 нс, максимальное – 8 нс, среднеквадратическое отклонение – 114.6 пс, что равно 1.4 % от медианного значения.
Твердотельный лазер с пассивной модуляцией добротности SRT-MPL-S-xxx-HP (см. рисунок 4)

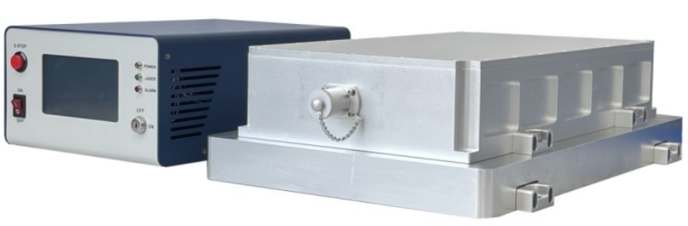

Рисунок 4 – Внешний вид оптического и электрического блоков лазера SRT-MPL-S-xxx-HP
Особенностями лазера являются короткая длительность импульса до 400 пс с максимальной энергией в импульсе до 1 мДж при компактных габаритах. Возможна работа на длине волны глубокого ультрафиолета.
Таблица 2 – Основные параметры лазера SRT-MPL-S-xxx-HP
| Параметр | SRT-MPL-S-213-HP | SRT-MPL-S-266-HP | SRT-MPL-S-355-HP | SRT-MPL-S-532-HP | SRT-MPL-S-1064-HP |
| Длина волны, нм | 213 +/- 1 | 266 +/- 1 | 355 +/- 1 | 532 +/- 1 | 1064 +/- 1 |
|
Максимальная средняя мощность, мВт |
20~40 | 80~160 | 60~600 | 400~900 | 500~2000 |
| Энергия в импульсе, мкДж | 1~20 | 4~80 | 15~120 | 22.5~400 | 50~1000 |
| Длительность импульса, пс |
400~1000
|
||||
| Пиковая мощность, кВт | 1.4~50 | 5.7~160 | 21.4~240 | 32.1~800 | 1.4~2000 |
| Частота следования импульсов, кГц |
0.01~40 |
||||
| Стабильность мощности (через 4 часа), % | <5 | <5, <3 | |||
| Пространственный профиль пучка |
Около ТЕМ00 |
||||
| Диаметр пучка у апертуры, мм |
~1.5
|
||||
| Расходимость пучка (полный угол), мрад |
<1.5 |
||||
Применение:
- лазерная микрообработка;
- зондирование атмосферы;
- спектроскопия.

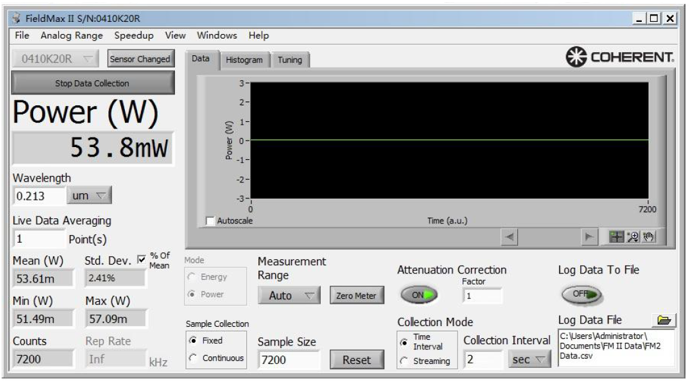

Рисунок 5 – Измерение стабильности мощности лазера SRT-MPL-S-213-HP
Медианное значение мощности – 53.61 мВт, минимальное – 51.49 мВт, максимальное – 57.09 мВт, стабильность мощности – 2.41 % rms.

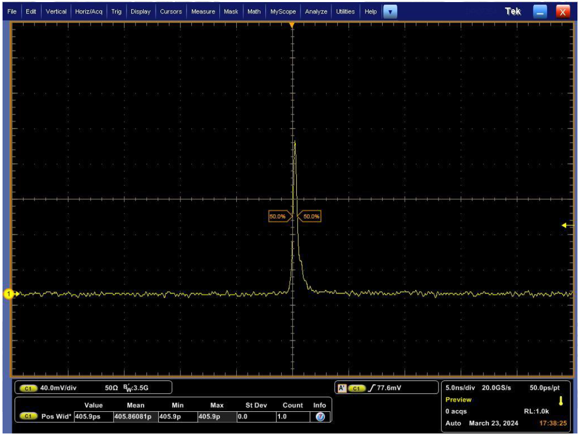

Рисунок 6 – Измерение длительности импульса лазера SRT-MPL-S-213-HP
Значение длительности импульса составило 405.9 пс. Субнаносекундная длительность импульса данного лазера позволяет получать лучшее качество поверхности при обработке материалов и более высокое временное разрешение для методик зондирования и спектроскопии.
Заказ можно оформить в карточке товара, перейдя по соответствующей ссылке, или отправить запрос на почту info@lenlasers.ru
По всем вопросам вы можете обратиться к нашим специалистам. Мы с радостью поможем сделать вам правильный выбор именно для вашего применения.
