Новая система измерения профиля показателя преломления волокна nPA-400 от Arden Photonics!

Новая система измерения профиля показателя преломления волокна nPA-400 от Arden Photonics!

11.01.2022
242
Поделитеcь новостью:

Вашему вниманию представлена система измерения профиля показателя преломления волокна nPA-400!

Предложенные товары
Раздел
Измерители профиля и геометрии готовых оптических волокон
  • Диаметр волокон : 40-400 мкм
  • Метод измерения : модифицированный метод преломленного ближнего поля
  • Время измерения : < 5 с
  • Максимальное поле зрения : 520 мкм
  • Динамический диапазон : 74 дБ


Распределение показателя преломления в области сердцевина/оболочка оптического волокна играет важную роль в определении пропускающих и дисперсионных свойств волокна. Стандартный метод преломленного ближнего поля (RNF – refracted near-field) является одним из наиболее распространенных методов, используемых для измерения профиля показателя преломления оптических волокон, и основан на освещении торца волокна сфокусированным лучом, угол при вершине которого значительно превышает угол, попадающий в волокно. В таком случае наблюдаются преломленные неуправляемые лучи, а не направляемые. Тем не менее, метод RNF не подходит под всю разновидность оптических волокон, например, с ассиметричной геометрией.

Система nPA-400 использует модифицированный метод преломленного ближнего поля для определения полного двухмерного распределения показателя преломления. Общий принцип работы метода схож с RNF, но оптический путь перевернут, так что свет на торце волокна собирается линзой объектива и обнаруживается камерой CCD. Метод не требует сканирования по торцу волокна. Таким образом, система работает быстрее и менее чувствительна к вибрациям и внешним условиям по сравнению со стандартным RNF, кроме того, она позволяет выполнять усреднение для улучшения отношения сигнал/шум. Пространственное разрешение системы определяется числовой апертурой объектива и разрешением приемной камеры.

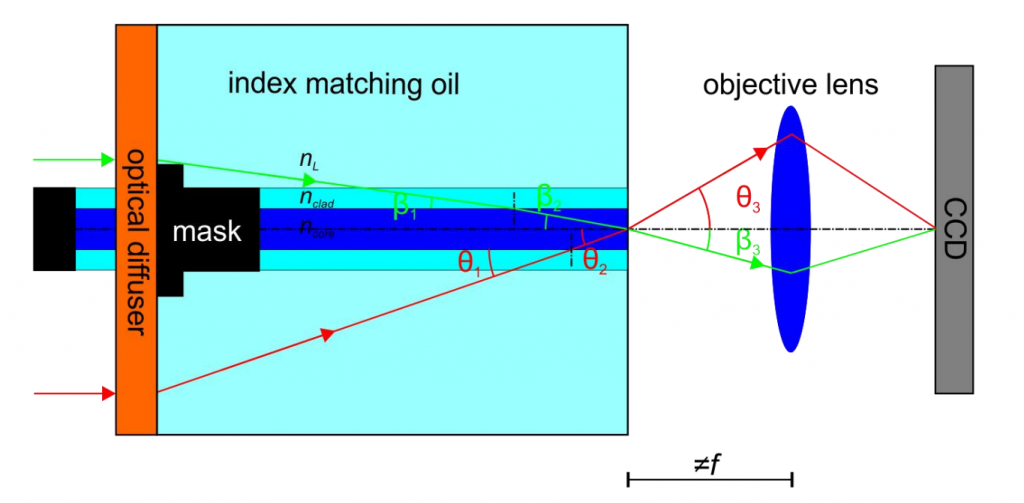

Модифицированный метод преломленного ближнего поля.png

Модифицированный метод преломленного ближнего поля


Преимуществами системы nPA является:

  • Измерение волокна диаметром до 400 мкм;
  • Мгновенное измерение всего 2D-массива - восстановление данных не требует затрат времени;
  • Измерение специальных волокон: восьмигранные или многосердцевинные, волокна с сохранением поляризации;
  • Программное обеспечение отображает изображение в режиме реального времени;
  • Прослеживаемая и легкая калибровка системы.

Время измерения параметров волокна составляет менее 5 секунд! Что позволяет без отрыва от производства проводить измерения самых различных волокон! Повторяемость результатов оставляет ±0,0002, что является достаточно высоким показателям по сравнению с аналогами.

nPA максимально адаптирована под пользователя: от укладки волокна до программного обеспечения. Достаточно нажать две кнопки, чтобы получить желаемый результат измерения!

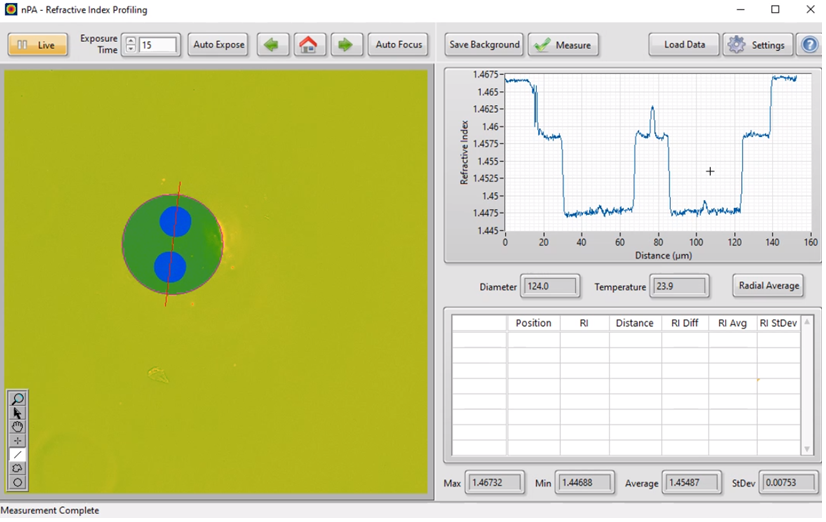

Процесс измерения профиля волокна типа Panda на nPA-400.png

Процесс измерения профиля волокна типа Panda на nPA-400

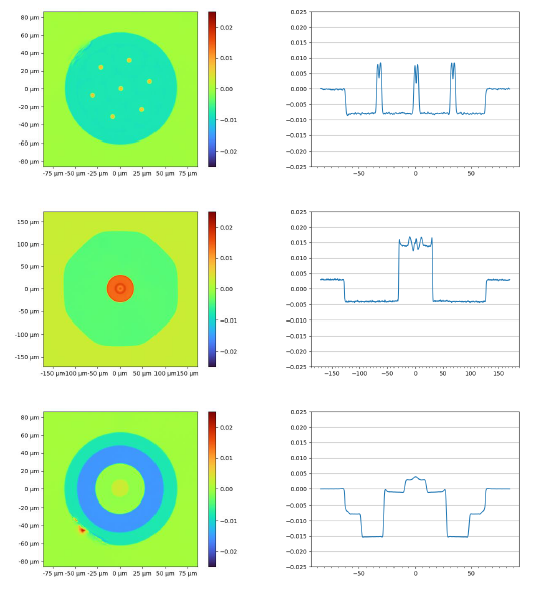

Результаты измерения профиля показателя преломления волокон на nPA-400.png

Результаты измерения профиля показателя преломления волокон на nPA-400

nPA-400 – это быстрый и простой способ получить данные о показателе преломления, необходимые для проверки конструкции Вашего специального волокна и производственных процессов.


АО «ЛЛС» является официальным дистрибьютором компании Arden Photonics на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
