Настольные системы активной виброизоляции от компании DAEIL SYSTEMS
АО «ЛЛС» предлагает настольные системы активной виброизоляции для сканирующей SEM и просвечивающей TEM электронной микроскопии от DAEIL SYSTEMS (Южная Корея)
DVIA-T - система активной виброизоляции, предназначенная для достижения наилучших показателей при работе с атомно-силовыми и оптическими микроскопами, микроскопами со сканирующими зондами и метрологическими приборами, а также при работе с интерферометрами и зондовыми станциями.
Использование оптических столов с пассивной виброизоляцией позволяет достичь хороших показателей при возбуждении в области высоких частот
от 1,2 до 1,7 Гц. Системы с активной виброизоляцией не имеют собственных резонансных частот и позволяют подавлять вибрации в диапазоне 0,5 – 100 Гц,
в отличие от систем пассивной виброизоляции, которые усиливают низкочастотные вибрации из-за наличия собственных резонансных частот.
ПРИНЦИП РАБОТЫ

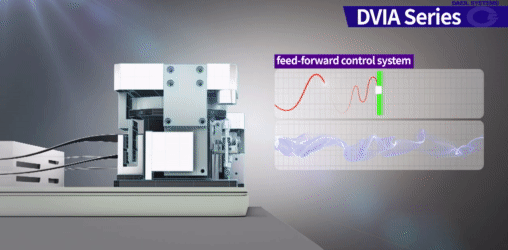

Система активной виброизоляции DVIA-T работает на механизме обратной связи, который позволяет непрерывно регистрировать внешние вибрации с помощью сенсоров.
Внешние вибрации нарушают состояние системы в покое. DVIA-T в режиме реального времени реагирует на зарегистрированные вибрации и демпфирует их. Такой подход для управления вибрациями позволяет достичь лучшим результатов, чем при пассивном демпфировании.

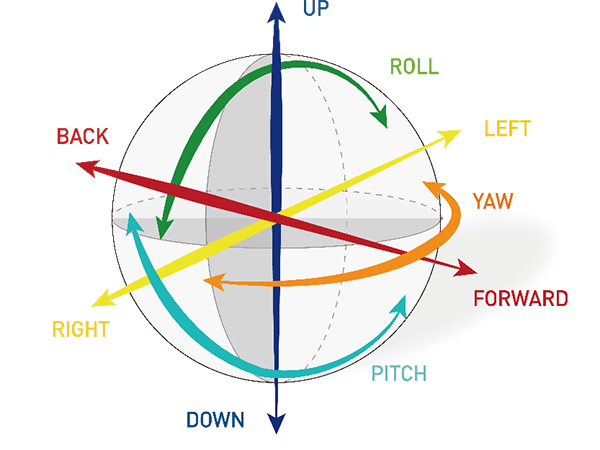

Контроль внешних колебаний проводится по шести степеням свободы. Сенсоры DVIA-T регистрируют колебания вдоль осей X, Y, Z и по вращательным степеням свободы.

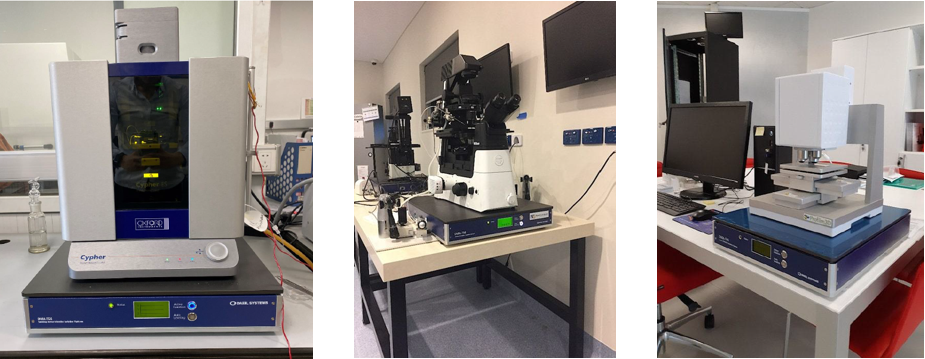

Примеры установленных систем

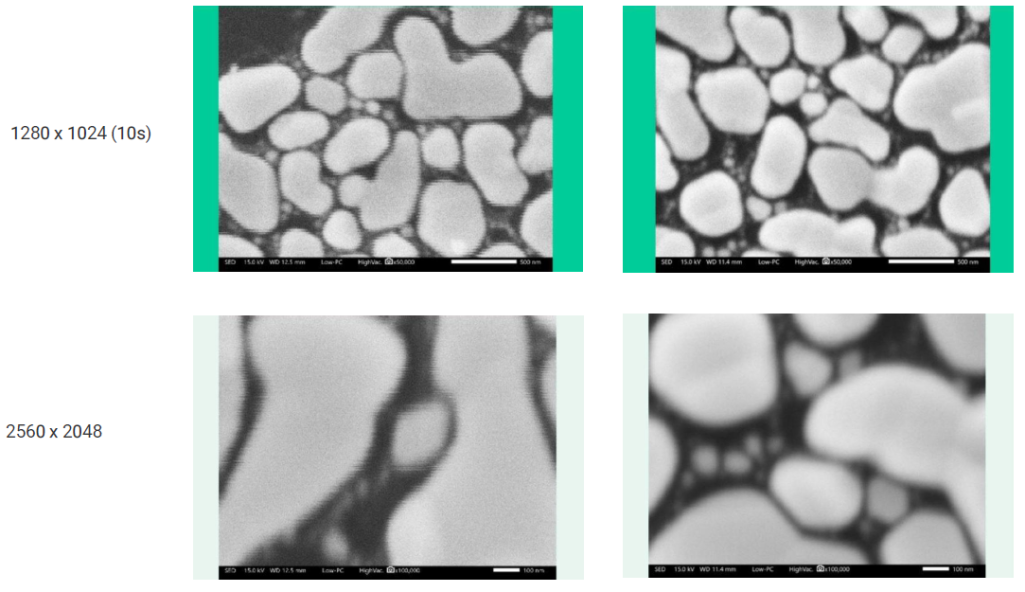

Снимки, полученные с микроскопа с выключенной и работающей системой

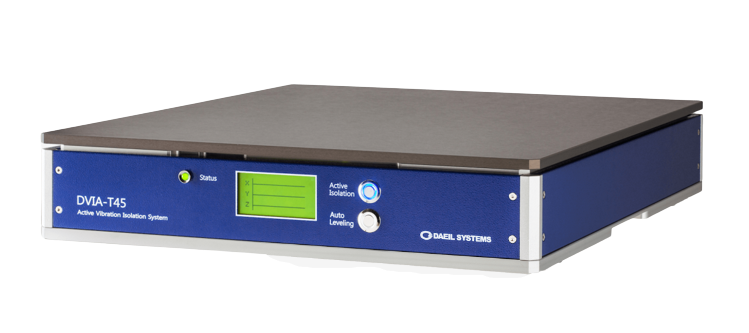

По вопросам, связанным с системами активной виброизоляции, вы можете обратиться к руководителю инженерной группы «Оптика и оптомеханика» Ивану Тарасову: i.tarasov@lenlasers.ruСистема активной виброизоляции DVIA-T подходит для установки на рабочий стол. Для работы потребуется питание от электрической розетки переменного тока. Система может быть выполнена в индивидуальных размерах под заказ, а также имеет стандартные конфигурации:
— Размер области активной виброизоляции: 420 x 500 мм, 500 х 600 мм, 600 х 700 мм, 700 х 800 мм;
— Нагрузка: 90 или 150 кг;
— 6 степеней свободы для контроля вибраций;
— Активный диапазон изоляции: 0,5 – 100 Гц;
— Опционально сетка резьбовых отверстий М6 с шагом 25 мм.
