Миниатюрные спектрометры ATP2400 Optosky для встраиваемых систем и лаборатории
Optosky Photonics – ведущий производитель готовых решений для спектроскопии, выпускающий линейку миниатюрных спектрометров ATP2400, построенных по схеме Черни-Тернера. Приборы позиционируются как замена USB2000+ (Ocean Insight) с аналогичным классом характеристик, но с рядом конструктивных и схемотехнических отличий.

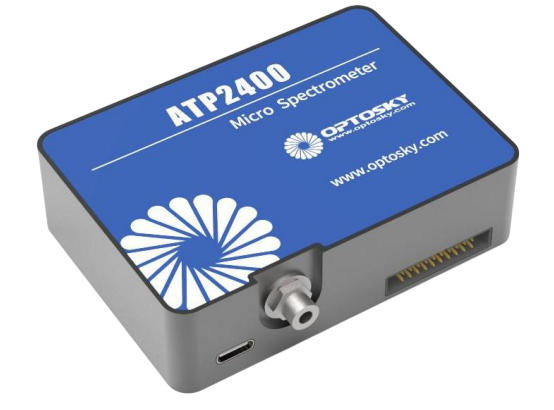

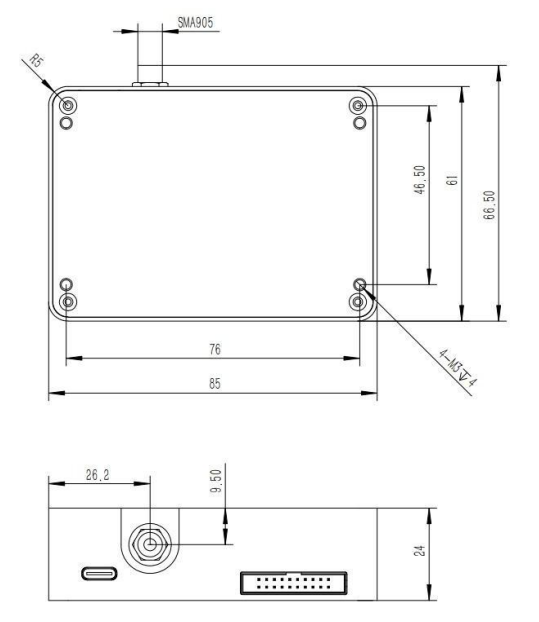

Внешний вид и габаритные размеры миниатюрных спектрометров серии ATP2400
Основные технические характеристики
| Параметр | Значение |
|
Детектор |
Hamamatsu S11639 (линейный КМОП), 2048 × 1, пиксель 14 × 200 мкм |
|
Спектральный диапазон |
180–1100 нм |
|
Оптическое разрешение |
0,1–2 нм FWHM (зависит от щели и решётки) |
|
Отношение сигнал/шум |
>450:1 |
|
Динамический диапазон |
3000:1 |
|
АЦП |
16 бит, 2 МГц |
|
Время интегрирования |
0,1 мс – 256 с |
|
Входные щели |
5, 10, 25, 50, 100, 150, 200 мкм (другие по запросу) |
|
Оптический вход |
SMA905 или free-space |
|
Интерфейс |
USB 2.0 (Type-C), UART, 20-pin внешний разъём |
|
Питание |
4,5–5,5 В пост. тока (тип. 250 мА), возможно от USB |
|
Габариты / масса |
85 × 61 × 24 мм / 150 г |
|
Рабочая температура |
−25…+50 °C |
Отличия от USB2000+
- Детектор. В ATP2400 установлен Hamamatsu S11639 с УФ-чувствительностью, заложенной на уровне полупроводниковой структуры. В USB2000+ используется Sony ILX511B, где чувствительность в УФ обеспечивается люминофорным покрытием, деградирующим со временем.
- Шум. Малошумящая схема обработки сигнала дает SNR >450:1 – примерно вдвое выше, чем у USB2000+.
- Время интегрирования. Нижний предел – 0,1 мс (у USB2000+ – 1 мс), верхний – 256 с (у USB2000+ – ~65 с).
- Стабильность. Заявлена независимость результатов от температуры окружающей среды в рабочем диапазоне.
- Компоновка. Все разъемы (оптический вход, USB, 20-pin) расположены на одной стороне корпуса. У USB2000+ порты разнесены по разным граням.
- Габариты. На 15 % компактнее и на 40 г легче.
- ПО. Optosky Spectra поставляется бесплатно. OceanView (Ocean Insight) – лицензируемое.
Области применения
Спектрометры серии ATP2400 используются в задачах, где требуется компактность и возможность встраивания в существующие оптические системы:- измерение спектров поглощения и пропускания жидких и твердых образцов;
- флуоресцентная спектроскопия (рекомендуются патч-корды с волокном большого диаметра для сбора слабого сигнала);
- контроль энергетической освещенности источников излучения (волокно малого диаметра);
- мониторинг технологических процессов в линии;
- лабораторные исследования в УФ, видимой и ближней ИК-областях.
Подбор конкретной конфигурации (щель, дифракционная решетка, патч-корд) определяется спектральным диапазоном и требуемым разрешением.
