Лазерные интерферометры для измерения оптики

Лазерные интерферометры для измерения оптики

25.05.2022
138
Поделитеcь новостью:

Собрали для вас полный перечень лазерных интерферометров, доступных к заказу в АО «ЛЛС».

Представляем вашему вниманию лазерные интерферометры для измерения кварцевых стекол, оптических линз, зеркал и пр.

Лазерные интерферометры представлены в двух вариациях: горизонтальные и вертикальные.

Предложенные товары
Раздел
Лазерные интерферометры
  • Эффективный диаметр : Φ60mm
  • Источник света : 635 нм (полупроводниковый)
  • Разрешение камеры : 1024*1024
  • Нормальный объектив : F0.7
  • Дополнительный объектив : F0.6, F1.0, F1.4, F2.0, F2.8, F3.3, F5.6, F8.0, F13 и плоский
Раздел
Лазерные интерферометры
  • Источник света : 632.8 нм (He-Ne лазер)
  • Метод измерения : Fizeau
  • Разрешение камеры : 1.2Kx1.2K
  • Полноапертурная интерференция : >350lp
  • Камера : 1/1.2”
Раздел
Лазерные интерферометры
  • Источник света : 635 нм (диодный лазер)
  • Метод измерения : Fizeau
  • Разрешение камеры : 640-480
  • Камера : аналоговая
  • Зум : фиксированный
Раздел
Лазерные интерферометры
  • Источник света : 632,8 нм (He-Ne лазер)
  • Метод измерения : Fizeau
  • Разрешение камеры : 2К*2К
  • Полноапертурная интерференция : >450lp
  • Камера : 2/3’’
Раздел
Лазерные интерферометры
  • Источник света : 632.8 нм (He-Ne лазер)
  • Метод измерения : Fizeau
  • Режим измерения : ПО: Sirius Anti-Vibration phase shift и Dynamic Mode
  • RMS Простая повторяемость (2δ) : <λ/10000
  • Среднеквадратичная повторяемость волнового фронта (среднее + 2δ)  : <0.6 нм

Лазерные интерферометры используются для проверки формы поверхности, оптической параллельности и однородности материала плоских оптических компонентов (линзы, зеркала, объективы). Лазерные интерферометры оснащены стандартными сферическими зеркалами диаметром 150 мм, которое может эффективно выполнять проверку формы поверхности и кривизны выпуклых зеркал большого диаметра.

Обеспечение полной точности геометрии сферических линз жизненно важно для обеспечения качества обработки изображений любой системой, при этом даже малейшая ошибка в производстве линз оказывает серьезное влияние на надежность и производительность системы в целом.

Лазерные интерферометры специально разработаны для проверки качества оптических кристаллов (плоских и с кривизной) в научных исследованиях и производстве.  Лазерные интерферометры являются основным инструментов для проверки и калибровки оптических систем и кристаллов в области метрологии.

Лазерный интерферометр с горизонтальной структурой

Лазерный интерферометр конструкции Fizeau позволяет совершать надежные измерения в средах, подверженных вибрации.

Согласно классификации апертур горизонтального лазерного интерферометра, бывают апертуры 100 мм (4 дюйма), 150 мм (6 дюймов) и 200 мм (8 дюймов). В интерферометрах есть два варианта метрологии в виброопасных средах: Sirius Anti-vibration Phase Shifting Mode и Dynamic Mode, заключенный в программном обеспечении. Горизонтальный интерферометр объединяет в себе возможности сканирования образцов с разных сторон (сверху или снизу), а также образцы с большой апретурой.

Горизонтальные интерферометры представляют собой особую запатентованную методику Fizeau. Лазерный интерферометр обеспечивает быстрые и надежные измерения поверхности и метрологии плоскостности оптических компонентов и волнового фронта оптических систем и узлов, таких как стекла, зеркала, линзы, призмы и даже прецизионно обработанные металлические и керамические поверхности.

Некоторые модели горизонтальных интерферометров (например, LLS100-High и LLS150-High) разработаны и созданы для определения характеристик среднеквадратичной повторяемости волнового фронта поддерживаемыми строгими оптическими конструкциями.

Особенности лазерных интерферометров с горизонтальной структурой:

  • Два режима измерения: Sirius Anti-vibration Phase Shifting Mode и Dynamic Mode, выполняют надежное измерение параметров образцов в подверженных вибрации средах.

  • Превосходная характеристика представления содержания средних пространственных частот: строгая оптическая конструкция, серии HD и FHD имеют конструкции с дифракционным пределом. Для серии HD ITF>0,7 при 4,5 pl/мм. Для серии FHD ITF > 0,7 при 7,5 pl/мм.

  • Высокая точность и повторяемость. Возможность внутреннего производства ключевых оптических компонентов, таких как эталонные плоскости и эталонные сферы, гарантирует удовлетворение потребностей вашего приложения и поддержку в будущем.

  • Ключевые компоненты интерферометра от первоклассных международных производителей. Возможности непрерывной работы

  • Широкий выбор аксессуаров

Вертикальный лазерный интерферометр

Модели представляют собой вертикальные интерферометры, обращенные вниз, с апертурой 200 мм, 150 мм и 100 мм. Они предназначены для измерения плоской оптики. Вертикальная рабочая станция обеспечивает более быстрое выполнение измерений по принципу «pick-and-place», чем горизонтальная модель.

Базовые блоки серии «М»  — это соответственно LLS200, LLS150 и LLS100. Базовые блоки серии «MHD»  — соответственно LLS150-HD и LLS100-HD. Они продолжают все функции горизонтальных моделей. Серии «M» и «MHD» оснащены метрологическим программным обеспечением Sirius Anti-Vibration, заказчик также может выбрать эти серии без программного обеспечения.

Серия «S» — это недорогие модели для эффективного производства оптики. Полосы отображаются на мониторе и искусственно считываются оператором.

Программное обеспечение Sirius

Sirius обеспечивает надежную метрологию, широкие возможности настройки и автоматизацию проводимых измерений.

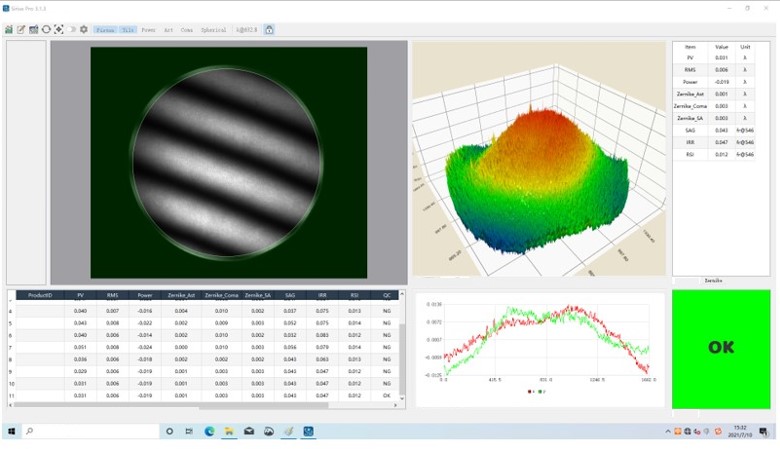

Общий вид программного обеспечения Sirius.jpg

Общий вид программного обеспечения Sirius

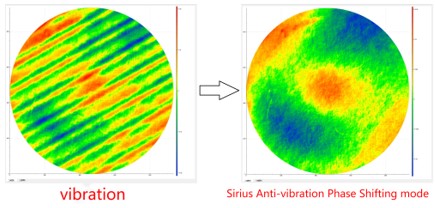

Режим фазового сдвига Sirius Anti-vibration поддерживается встроенной высокоскоростной камерой, быстрым фазовым сдвигом и уникальными программными алгоритмами. Это настоящий прорыв в прецизионных оптических испытаниях — он устраняет шумы и пульсации фазовых данных из-за небольших вибраций.

Sirius Anti-vibration.jpg

Sirius Anti-vibration


Особенности Sirius:

  • Автоматический режим для стандартных измерений и ручной режим для сложных измерений;

  • Создавайте и редактируйте режим в окне отображения краев, легко определяйте положения в соответствии с 2D/3D-графиком при измерении асферы;

  • Совместимость с полировальными машинами ION и MRF;

  • Настройка порога качества, анатомическая оценка;

  • Автоматическое непрерывное измерение, протокол доступа к MES;

  • Автоматическое сохранение данных, инструменты анализа отслеживают результаты и отслеживают статистику процесса;

  • Предоставление надежных данных в условиях оптических испытаний с сильной вибрацией и турбулентностью воздуха;

  • Два варианта метрологии в виброопасных средах: антивибрационный фазовый режим в виброопасных средах, динамический режим в самых сложных условиях;

  • Патентный алгоритм для расчета высоких и низких полос.

АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
