Новинка: селективный фильтр длины волны AOTF-PRO+ от YSL Photonics

На рисунке 1 приведен внешний вид, а также параметры источника суперконтинуума SC-Pro и селективного фильтра AOTF-Pro+. Приведенный фильтр имеет интегрированные в единый корпус акустооптическую ячейку и драйвер управления, а также является полностью моторизированным и управляется с ПК.

Спектральный диапазон: 400–2400 нм Мощность: до 20 Вт Частота следования импульсов: 0.01–80 МГц Длительность импульса: до 50 пс	Диапазон селекции: 430–1450 нм Ширина спектральной линии: 2–10 нм Поляризация: линейная До 8 каналов вывода излучения

Рисунок 1 – Внешний вид приборов:

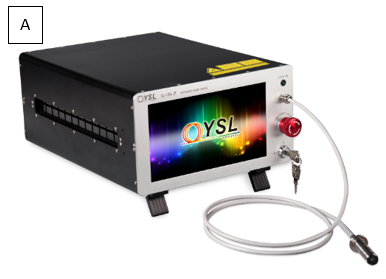

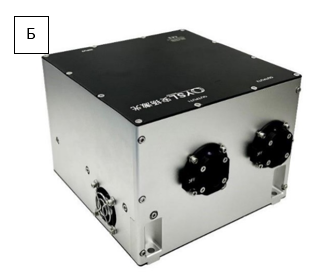

А) Источник суперконтинуума SC-Pro; Б) Селективный фильтр AOTF-Pro+

Источник суперконтинуума является лазером с высокой пространственной когерентностью, что позволяет использовать его в применениях, где требуется сфокусированный пучок с минимальным диаметром перетяжки (например, микроскопия или визуализация с высоким разрешением). Широкий спектральный диапазон делает такой лазер крайне удобным для применений, где необходимо взаимодействие материала или оптических, оптоэлектронных компонентов с разными спектральными составляющими. Высокая частота следования импульсов, а также ультракороткие длительности импульсов позволяют использовать лазер для время-разрешенных применений.

Спектральная плотность мощности источника SC-Pro в зависимости от частоты импульсов приведена на рисунке 2. Как можно видеть, наблюдается явная частотная зависимость, а максимальная плотность мощности приходится на диапазон 1000~2000 нм.

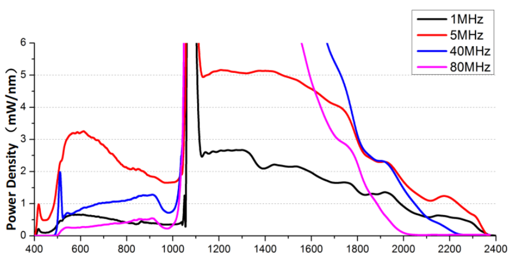

Рисунок 2 – Спектральная плотность мощности источника суперконтинуума SC-Pro

Селективный фильтр позволяет отбирать из всего спектрального диапазона SC-Pro необходимую спектральную линию. Селекция длины волны обеспечивается за счет изменения подаваемого на кристалл РЧ сигнала. Ниже приведен пример свипирования длины волны в диапазоне 530~750 нм с шагом 10 нм. ПО фильтра дает возможность выбора спектрального диапазона, шага, времени и количества циклов свипирования.

Свипирование длины волны в диапазоне 530~750 нм

Кроме того, фильтр обеспечивает возможность работы в многоканальном режиме, т.е. позволяет «отбирать» сразу несколько спектральных линий во всем спектре излучения источника суперконтинуума. Пример такой работы приведен на рисунке 3.

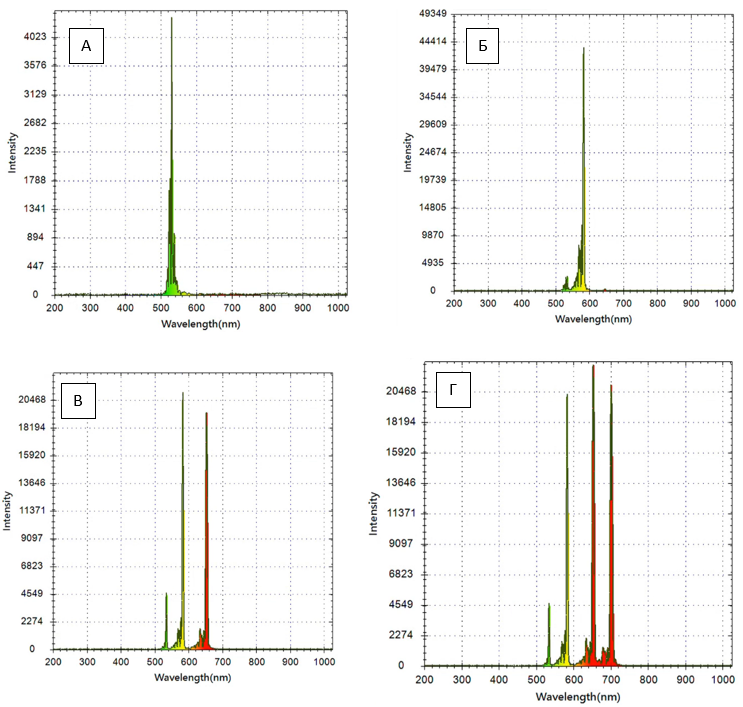

Рисунок 3 – Спектры излучения в зависимости от количества используемых каналов:
А) 1 канал; Б) 2 канала; В) 3 канала; Г) 4 канала

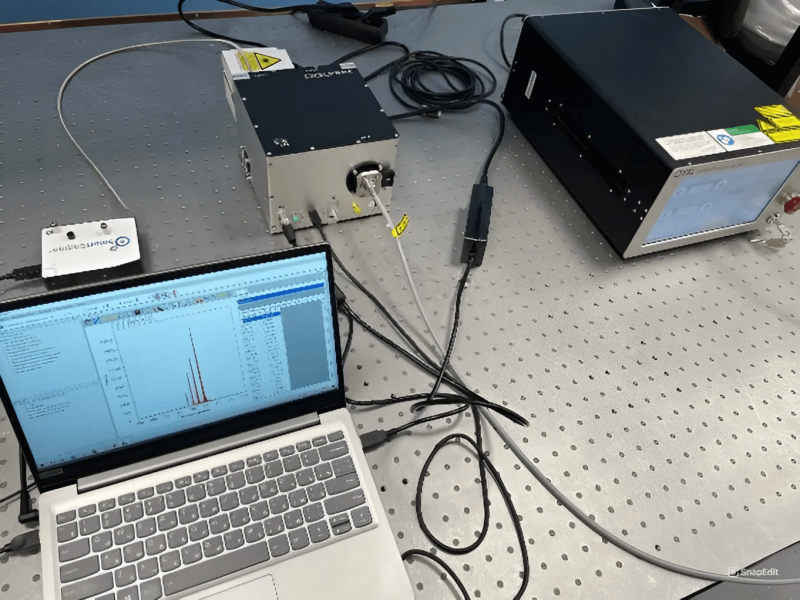

Конфигурация оборудования для измерения спектров излучения приведена на рисунке 4. Излучение от источника суперконтинуума (1) попадает в селективный фильтр (2), затем регистрируется спектрометром (3), и обработанная информация демонстрируется на ПК при помощи предустановленного программного обеспечения (4). В качестве спектрометра UV-VIS диапазона использовался SmartEngine SE 2030.

Рисунок 4 – Конфигурация оборудования для измерения спектров излучения:
1) Источник суперконтинуума SC-Pro; 2) Селективный фильтр AOTF-Pro+; 3) UV-VIS спектрометр SmartEngine SE 2030; 4) ПК с предустановленным ПО

АО «ЛЛС» является официальным дистрибьютором компании YSL Photonics на территории Российской Федерации и стран Таможенного Союза, предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку.

Данное оборудование протестировано инженерами АО «ЛЛС» и при наличии дополнительных вопросов просим обратиться к специалистам компании.

Автор статьи:
Тарванен Дмитрий,
инженер по применению
