Интеррогаторы I-MON для систем мониторинга на брегговских решетках (ВБР)
Волоконная брегговская решетка (далее ВБР) – это небольшой отрезок волокна с изменяющимся показателем преломления (ПП) сердцевины. Периодическая модуляция ПП создается интерференционным паттерном благодаря фазовой маске. Созданная структура работает как узкополосный фильтр с максимальным отражением в диапазоне определяемым периодом ВБР.
В качестве источника излучения может использоваться суперлюминесцентный диод (SLED) или источник усиленного спонтанного излучения (ASE). Данные устройства хороши, т.к. имеют широкий спектральный диапазон

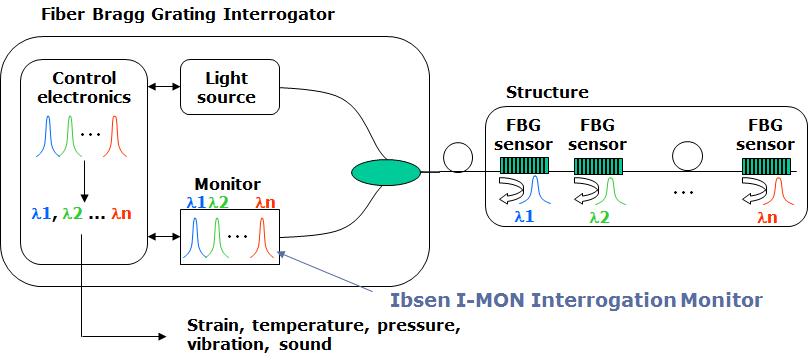

Когда ВБР вмонтирована в структуру, она может подвергаться воздействию различных сил, что приводит к изменению ПП в решетке, что в свою очередь приводит к изменению длины волны λi+Δλ. В одной волоконной линии может содержаться несколько десятков ВБР с разными пиками отражения
Определение сдвига центральной длины волны (пика отражения) – это основной принцип мониторинга при помощи ВБР. Так при измерении длины волны такие параметры, как давление, вибрации, температура, деформация могут быть измерены с высокой точностью.

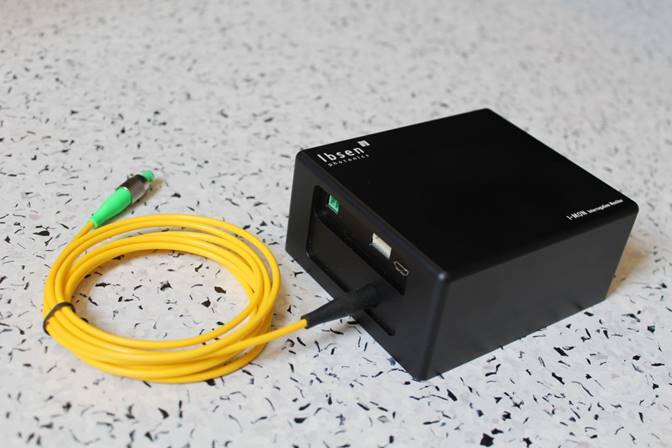

Интеррогатор I-MON – это устройство, принимающее отраженные сигналы с решеток и предоставляющее данные для измерений.
Основные особенности:
- Компактный размер
- Высокая скорость измерений
- Малое потребление мощности
- Отсутствие подвижных частей
Применения:
- Анализ вибраций
- Измерение температуры
- Измерение давления
- Измерение деформации
Интеррогатор I-MON представлен в 3 различных версиях:
ОЕМ серия компактна, высокоэффективна и идеально подходит для клиентов, которым нужен полный контроль над всей электроникой и программным обеспечением, так как клиент подключается непосредственно к диодной матрице I-MON. Доступен комплект разработчика, позволяющий начать работу по принципу «started-plug-and-play».
Серия I-MON USB отличается высокой производительностью, быстродействием и надежностью, она поставляется с интерфейсом USB и программным обеспечением для работы в режиме plug-and-play. Он хорошо подходит как для промышленного применения, так и для лабораторных экспериментов в сочетании с источником света, выбранным заказчиком. Программное обеспечение на основе LabVIEW позволяет настраивать и просто взаимодействовать с другим испытательным оборудованием. DLL и драйверы предоставляются для дальнейшей подстройки и управления.
Серия I-MON High Speed позволяет выполнять измерения с частотой до 35 кГц, сохраняя при этом разрешение подгонки длины волны вплоть до субпикометров. Он прочный, что делает его подходящим как для промышленного применения, так и для лабораторных экспериментов в сочетании с источником света, выбранным заказчиком. Он поставляется с интерфейсом GigE и программным обеспечением для работы в режиме plug-and-play. Программное обеспечение на основе LabVIEW позволяет настраивать и просто взаимодействовать с источниками света и другим испытательным оборудованием.
Cпецификация I-MON 256/512 HighSpeed
Параметр |
I-MON 256 HS |
I-MON 512 HS |
Диапазон длин волн, нм |
1525-1570 |
1510-1595 |
Максимальное количество ВБР на диапазон |
>37 на 1200 пм |
>70 на 1200 пм |
Разрешение по длине волны, пм |
<0.5 |
|
Частота опроса, кГц |
35 |
17 |
Интерфейс |
GigE |
|
Диапазон мощности |
от -75 до -25 дБм |
|
Зависимость от температуры * |
1 (3 max.) пм/ C° |
*Обратите внимание, что, применяя контроль температуры или температурную коррекцию, точность длины волны во всем температурном диапазоне может быть улучшена
Узнать более подробную информацию об интеррогаторе I-MON Вы можете, перейдя по ссылке
АО «ЛЛС» является официальным дистрибьютором компании Ibsen Photonics и представляет весь спектр ее продукции на территории РФ и стран СНГ. Мы предлагаем наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
