Инфракрасный детектор одиночных фотонов ID221 от компании ID QUANTIQUE
Компания ID Quantique (Швейцария) – специализируется на реализации решений в области фотоники для таких приложений, как квантовая криптография и научные исследования, требующие высокопрецизионные системы синхронизации и детектирования.

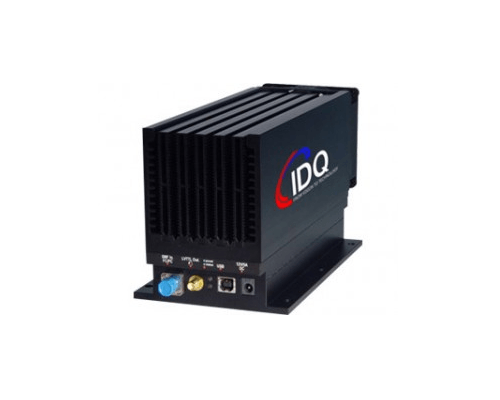

Модуль
Охлаждаемый элементом Пельтье лавинный фотодиод InGaAs/InP и связанная с ним электроника были специально разработаны для достижения низкого уровня темного счёта и частоты послеимпульсов. Данный модуль может работать на трёх уровнях квантовой эффективности (QE): 10%, 15% и 20% с мёртвым временем, которое может варьироваться от 1 до 25 микросекунд.
Момент детектирования фотонов отражается импульсом LVTTL с длительностью 100 нс, снимаемым на разъёме SMA, с временным разрешением всего 150 пикосекунд при QE = 20%. Простой интерфейс USB позволяет пользователю самостоятельно устанавливать уровень QE и мёртвое время в соответствии с собственными требованиями. В качестве оптического входа имеется стандартный оптоволоконный разъем FC/PC, совместимый с волокнами типа SMF и MMF. ID221 поставляется в комплекте с адаптером питания +12 В / 60 Вт.
Особенности
- Режим свободного хода (асинхронный)
- 10% / 15% / 20% вероятности обнаружения фотонов
- 1 мкс-25 мкс регулируемое мёртвое время
- Разрешение по времени всего 150 пс
- Низкие показатели темнового счёта и частоты послеимпульсов
- SMF или MMF62.5 оптический вход
- LVTTL 100 нс выходной импульс на разъеме SMA
- Охлаждение элементом Пельтье до -50 °C
- Программное обеспечение прилагается
Основные характеристики
Параметр | Значение |
Спектральный диапазон | 900 – 1700 нм |
QE (калибровка при λ = 1550 нм) | 10% / 15% / 20% |
Разрешение по времени (FWHM) при QE = 20% | 150 пс |
Мёртвое время | 1 – 25 мкс |
Шаг изменения мёртвого времени | 1 мкс |
Тип оптического волокна | SMF или MMF62.5, FC/PC |
Тип выходного коннектора | SMA |
Время охлаждения | 5 минут |
Диапазон рабочих температур | 10-30 °C |
Размеры | 230x110x120 м |
Доступны модели как с оптическим входом для одномодового, так и для многомодового оптоволокна.
Модель | Примечание |
ID221-FR-SMF | Детекторный модуль с одномодовым оптоволоконным входом |
D221-FR-MMF62.5 | Детекторный модуль с многомодовым оптоволоконным входом 62,5 мкм |
