Huafeng: аналоги цилиндрических электрических соединителей отечественного производства

Цилиндрические соединители

Цилиндрические соединители, также известные как круглые разъемы, представляют собой электромеханические устройства, предназначенные для создания разъемных электрических соединений. Они используются для передачи электрических сигналов и питания между различными частями оборудования.

Конструктивные особенности

Цилиндрические соединители характеризуются круглой формой изолятора со стороны контактов. Они состоят из двух основных частей: вилки (папа) и розетки (мама), которые могут быть кабельными или приборными. Сочленение и расчленение вилки с розеткой часто обеспечивается резьбовым, байонетным или врубным механизмом. Для фиксации в сочлененном состоянии могут использоваться гайки или другие фиксирующие элементы. Для предотвращения некорректного соединения предусмотрена одношпоновая или многошпоновая система защиты.

Преимущества

К основным преимуществам цилиндрических соединителей относятся:

• Высокая виброустойчивость и ударостойкость: обеспечивается конструкцией и материалами.
• Низкое сопротивление контактов: способствует эффективной передаче сигналов и энергии.
• Защита от внешних воздействий: многие модели имеют пыле-, влаго- и водозащищенное исполнение.
• Долговечность: рассчитаны на большое количество циклов сочленения-расчленения (например, до 500 и имеют длительный срок сохраняемости (например, 15 лет).

Области применения

Цилиндрические соединители широко применяются в различных отраслях, включая:

• Радиоэлектронная и радиотехническая аппаратура: для соединения блоков и модулей.
• Военная техника: благодаря высокой надежности и устойчивости к внешним факторам.
• Медицинское оборудование: для подключения датчиков и исполнительных устройств.
• Промышленное оборудование: в системах автоматизации и управления.

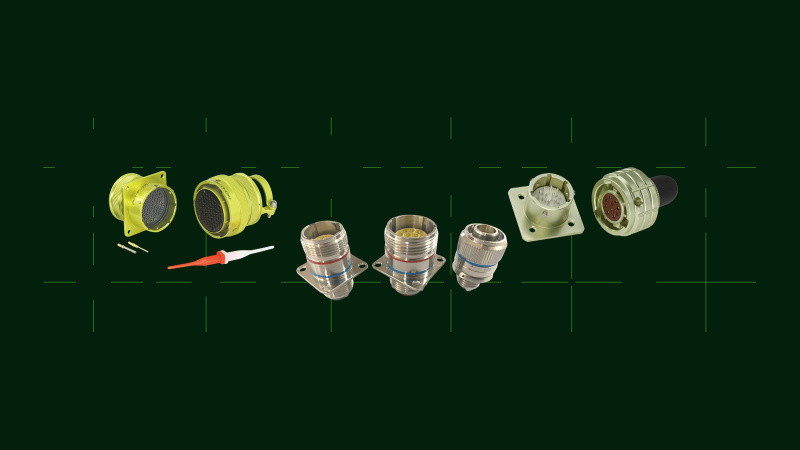

Цилиндрические электрические соединители Huafeng

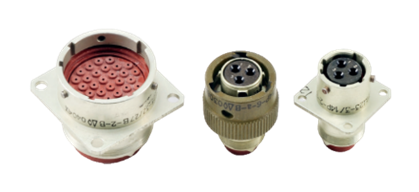

1. Аналог соединителей 2РМТ, 2РМДТ, 2РМГ, 2РМГДТ – серия 2PX	Соединители серии 2PX активно применяются в промышленности: в различных блоках и компонентах радиоэлектронной аппаратуры, контрольно-измерительной аппаратуре, где требуется надежное резьбовое соединение. Они предназначены для применения в электрических цепях с напряжением до 700 В постоянного или переменного (частотой до 3 МГц) токов. Серия 2PX покрывает весь номенклатурный ряд отечественной продукции, также доступны заглушки для соединителей.
2. Аналог соединителей СНЦ23 и СНЦ28 – серии ZH23 и ZH28	ZH23 – серия быстро сочленяемых байонетных электрических соединителей, обжимного монтажа, применяющихся в радиэлектронной аппаратуре специального и общего назначения, авиационном приборостроении, судовом оборудовании и измерительной технике в цепях постоянного и переменного тока до 3 МГц при напряжении до 700В. ZH28 – серия надежных герметичных цилиндрических соединителей (вилок), разработанных для работы в сложных условиях и в составе различной радиоэлектронной аппаратуры, требующей безопасного и эффективного соединения электрических цепей. Соединители имеют многошпоночную поляризацию для предотвращения неправильного подключения. Серии ZH23 и ZH28 заменяют полный номенклатурный ряд отечественных соединителей СНЦ23 и СНЦ28. Доступны эксплуатационные приборные и кабельные заглушки.
3. Аналог соединителей РСТВ, РСАТВ, РСГБТВ и др  – серия PC	Серия PC – субминиатюрные цилиндрические разъемы с резьбовой и врубной фиксацией для внутреннего монтажа, имеют герметичное и негерметичное исполнение с металлическими и пластмассовыми кожухами. Данные разъемы предназначены для соединения электрических цепей с током от 1.5 А до 75 А и напряжением до 200 В. Основными отраслями применения являются промышленное и радиотехническое оборудование, бытовая техника, сельскохозяйственное оборудование. Соединители серии PC являются полными сочленяемыми аналогами продукции отечественного происхождения. Имеют всеклиматическое и токопроводное исполнения, полный номенклатурный ряд.
4. Аналог соединителей ОНЦ-БС, ОНц-БС – серии OHS-BC, OHW-BC	Субминиатюрные соединители серий ОНЦ-БС и ОНц-БС заменяемы китайским аналогом производителя Huafeng. ОНЦ-БС – тип низкочастотных разъемов для ручного соединения цепей переменного и постоянного тока до 250В. Они имеют байонетное соединение, что обеспечивает быстрое и надежное сопряжение, а также многошпоночную поляризацию корпусов, предотвращающую некорректное соединение. Особенностью данной серии является герметичная приборная вилка. Основными местами применения данных разъемов является оборудование общего и специального назначения, радиоэлектронная аппаратура. Серия OHS-BC полностью заменяет контактный ряд соединителей ОНЦ-БС. В недавнем времени была разработана серия соединителей OHW-BC для монтажа в отверстия печатной платы, OHW-BC полностью повторяет контактные выводы серии ОНц-БС.

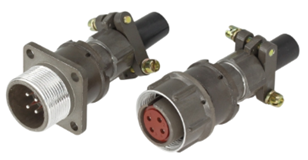

5. Аналог соединителей ШР, 2РТТ, СШР – серия P.ZP.PR	Соединители серии P.ZP.PR. применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре, в сетях с постоянным или переменным током частотой до 3 МГц при напряжении до 700 В. Они представляют собой цилиндрические разъемы с резьбовой фиксацией и используются для внутреннего монтажа во всеклиматическом исполнении, в том числе в условиях с повышенной влажностью и пылью.
6. Аналог соединителей МР1 – серия MP1	Серия МР1 – это цилиндрические низкочастотные соединители для внутреннего монтажа, предназначенные для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Серия включает герметичные вилки, а также негерметичные розетки. Соединители имеют резьбовое или врубное сочленение, одношпоночную поляризацию и поставляются с кожухом или без него, с токопроводным или нетокопроводным покрытием. Основной областью применения является различная электро/радиоаппаратура, промышленное оборудование, измерительное оборудование.

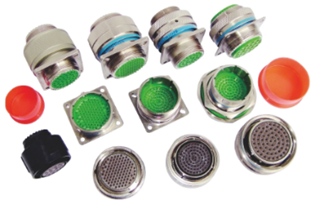

7. Аналог соединителей СНЦ144 – серия J599	Серия J599 – это цилиндрические разъемы для суровых условий с трехзаходной резьбой, обеспечивающей быстрое и надежное соединение, высокую плотность контактов, компактные размеры и высокую устойчивость к вибрации и влажности. Они разработаны для аэрокосмической и других отраслей, где критична надежность, обладают превосходным экранированием и широким диапазоном рабочих температур, а также съемными контактами с защитой от неправильной установки. Соединители имеют пятишпонновую поляризацию для защиты от некорректного сочленения. Применяются в наземных, морских и воздушных системах для подключения электронных систем, датчиков, источников питания и другого оборудования.
8. Аналог соединителей СНЦ127 – серия ZH127	Соединители ZH127 – это быстросочленяемые, герметичные, приборные вилки и негерметичные кабельные розетки с байонетным типом соединения, рассчитанные на работу в сетях постоянного, переменного (до 3 МГц) и импульсного тока до 250 В (амплитуда) при токе 1,5-3,7 А. Они обладают защитой от электромагнитных помех благодаря нормированной эффективности экранирования и многошпоночной поляризации корпусов, которая предотвращает несанкционированное сочленение. Соединители производятся во всеклиматическом исполнении для внутреннего монтажа.  Взаимосочленяемы с соединителями типов ОНЦ-БС-1(2) (аналог OHS-BC) без эффективности экранирования, при совпадении контактного сочетания. Они применяются в радиоэлектронной и электроаппаратуре общего и специального назначения, подходят для внутреннего монтажа.

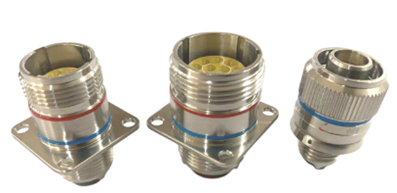

9. Аналог соединителей СНЦ232, СНЦ232Э – серия ZH232	Это приборные и кабельные вилки и розетки с извлекаемыми контактами и резьбовым самоконтрящимся замком, предназначенные для работы в цепях постоянного и переменного (до 3 МГц) тока при напряжении до 700В и рабочем токе 3-15А на контакт. Отличаются корпусами из нержавеющей стали и защитой от электромагнитных помех Применяются в следующих отраслях: Приборостроение: Для создания надежных соединений в измерительной и другой аппаратуре. Машиностроение: Установка в ответственных механизмах и оборудовании, где требуется высокая надежность и устойчивость к внешним воздействиям
10. Аналог соединителей СНЦ233 – серия ZH233	ZH233 – это серия электромеханических соединителей, модификация соединителей ZH23, предназначенная  для соединения и разъединения электрических цепей постоянного и переменного (до 3 МГц) токов, с напряжением до 700 В, с защитой от электромагнитных помех (ЭМП). Они имеют корпус байонетный механизм фиксации, корпус из нержавеющей стали с токопроводящим покрытием, многошпоночную поляризацию корпуса, токопроводящее покрытие кожухов для надежного контакта и защиты и модифицированный ряд соединителей на базе ZH23.  Соединители ZH233 предназначены для внутреннего монтажа во всеклиматическом исполнении и имеют контакты с золотым покрытием, монтируемые методом обжимки. Основным местом применения является радиоаппаратура общего и специального назначения, где необходима хорошая защита от помех.

Как показывает обзор, на каждую популярную отечественную модель цилиндрического соединителя у Huafeng есть готовый, полный и совместимый аналог.

АО «ЛЛС» является официальным дистрибьютором компании Huafeng и представляет весь спектр продукции на территории РФ и стран СНГ.

«ЛЛС» предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Получить дополнительную информацию вы можете, обратившись в нашу компанию.

Автор статьи: Блинов Андрей, инженер по телекоммуникационным системам
