Готовые решения Azurlight Systems и их экономическая эффективность в сравнении с аргоновыми лазерами
Газовые аргоновые лазеры нашли свое применение в самых разных областях науки, промышленности, а также медицины. Их излучение в видимом диапазоне, обычно на длинах волн 488 и 515 нм, позволяет проводить исследования в области проточной цитометрии, лазерной допплеровской велосиметрии и т. д. Однако стандартные аргоновые лазерные источники имеют низкий оптический КПД (<0.1%). Генерация излучения происходит в аргоновой трубке, которую необходимо менять после окончания срока службы. Более того, эти лазерные системы необходимо охлаждать водой, так как почти вся энергия, передаваемая накачкой, преобразуется в тепло, которое необходимо рассеивать.
Аргоновые лазеры являются сложнотехнологичными источниками, требующими точной юстировки и регулярной диагностики, которая занимает немало времени. С точки зрения эргономики эти лазеры имеют большие габариты, а с точки зрения надежности и срока службы аргоновые лазеры во многом хуже современных решений на рынке. Однако их параметры можно улучшить при помощи более совершенных волоконных технологий.
В таблице ниже представлены основные отличия современных волоконных решений Azurlight Systems от стандартных аргоновых лазеров:
Аргоновые лазеры | Лазеры Azurlight Systems | |
Тип лазера | Газовые | Волоконные |
Длина волны | 488/ 515 нм | 351/ 355/ 488/ 515/ 532 нм |
Оптический КПД | < 0,1 % | 10 – 30 % |
Сервисное обслуживание | Замена аргоновой трубки | Замена диодов накачки |
Охлаждение | Водное | Воздушное, лазерный модуль не требует охлаждения |
Юстировка | Нужна | Не нужна |
Преимущества систем Azurlight Systems
Волоконные лазеры Azurlight генерируют различные длины волн в видимом диапазоне (и ультрафиолетовом – 244 нм, по заказу), которые соответствуют линиям генерации аргона. Стандартные длины волн серии VISIBLE: 488 нм, 515 нм и 532 нм. Azurlight также разрабатывает лазерные источники, в которых можно комбинировать две длины волны из трех в видимом диапазоне.
Одно из преимуществ оптоволоконной технологии – лазерные системы не требуют юстировки, в результате чего обладают стабильными выходными характеристиками. Это особенно хорошо подходит для прецизионных приложений, где важную роль играют высокая мощность и стабильность спектральных параметров выходного пучка.
Возможные значения выходной мощности: до 2 Вт для 488 нм и до 10 Вт для 515 и 532 нм. Лазерные модули не требуют активного охлаждения, поэтому они обеспечивают лучшую производительность и меньшее значение шумов.
Ниже представлена краткая оценка стоимости эксплуатации аргоновых лазеров в сравнении с лазерами Azurlight с той же выходной мощностью. Данные собраны для регионов Европы, стоимость коммунальных и других услуг будет различаться в других регионах.
Были исследованы два варианта промышленных лазеров:
1) Лазер 1,5 Вт @ 488 нм – круглосуточная работа, 5/7 дней
а. Аргоновый лазер (чиллер с замкнутым контуром)
- Стоимость электроэнергии в год: ~ 9000 € (10 кВт; 0,15 € / кВтч)
- Срок службы: от 5000 до 15000 часов с потерей мощности со временем
- Замена аргоновой трубки: ~ 8000 €
- Стоимость охлаждения и обслуживания: ~ 3000 €
- Стоимость юстировки в год: ~ 3000 €
Всего за 5 лет: 9000 * 5 + 8 000 + 3000 + 3000 * 5 = ~ 71000 €
б. Лазер Azurlight Systems
- Стоимость электроэнергии в год: ~ 300 € (300 Вт; 0,15 € / кВтч)
- Срок службы: 50000 часов
- Замена диодов накачки: 5000 €
Всего за 5 лет: 300 * 5 + 5000 = ~ 6500 €
2) Лазер 6 Вт @ 515 нм - круглосуточная работа 7/7 дней
а. Аргоновый лазер (чиллер с открытым контуром)
- Стоимость электроэнергии в год: ~ 26 000 € (20 кВт; 0,15 € / кВтч)
- Стоимость воды в год: ~ 20000 €
- Срок службы: от 5000 до 15000 часов с потерей мощности
- Замена аргоновой трубки: ~ 10 000 €
- Стоимость юстировки в год: ~ 3000 €
Всего за 5 лет: 26000 * 5 + 20000 *5 + 10000 + 3000 * 5 = ~ 255000 €
б. Лазер Azurlight Systems
- Стоимость электроэнергии в год: ~ 500 € (400 Вт; 0,15 € / кВтч)
- Срок службы: 50000 часов
- Замена диодов накачки: 5000 €
Всего за 5 лет: 500 * 5 + 5000 = ~ 7500 €
Общие сведения о стоимости аргоновых лазеров
Когда Spectra Physics и Coherent были двумя основными поставщиками аргоновых лазеров, их источник мощностью 2 Вт с длиной волны 515 нм стоил около 40000 €. С тех пор, как Spectra Physics прекратили производство и сервисное обслуживание этих лазеров, затраты на производство и техническое обслуживание аргоновых лазеров больше не являются экономически рентабельными, поэтому стоимость аргоновых лазеров увеличилась. Аргоновый лазер Coherent Innova 90 с мощностью от 1,5 до 2,5 Вт с длиной волны 515 нм в 2013 году во Франции стоил в среднем до 70000 €.

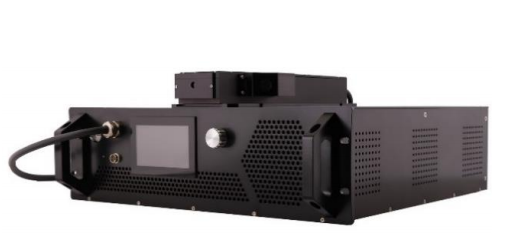

Azurlight Systems предлагает экономически более выгодные решения с характеристиками, не уступающими стандартным аргоновым источникам:
- Лазер 488 нм с мощностью до 2 Вт
- Лазер 515 нм с мощностью до 8 Вт
- Лазер 532 нм с мощностью до 10 Вт
Обладая улучшенными характеристиками, волоконные источники Azurlight могут успешно заменить стандартные аргоновые лазеры благодаря более экономичной эксплуатации и минимальным требованиям сервисного обслуживания.
АО «ЛЛС» является дистрибьютором и представляет весь спектр продукции Azurlight Systems на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Все интересующие вопросы можно задать нашим специалистам по номеру телефона +7 (812) 612-99-82 или по электронной почте info@lenlasers.ru. Мы всегда рады помочь!
