ИЗМЕРИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Измерение вносимых потерь

В данном измерительном стенде использовалось оборудование Coherent Solutions, подробные характеристики которого вы можете посмотреть ниже.

Лазерный источник MatrIQ-Laser

✓ Количество каналов 1, 2 или 4
✓ Диапазон от 1528 до 1612 нм
✓ Ширина линии (FWHM) <100 кГц
✓ Максимальная выходная мощность 16,5 дБм
✓ Разрешение установки мощности 0,01 дБ
✓ Подключение USB и Ethernet
✓ Вес 1 кг

Лазерный источник MatrIQ-Laser фото
Измеритель мощности MatrIQ-Power фото

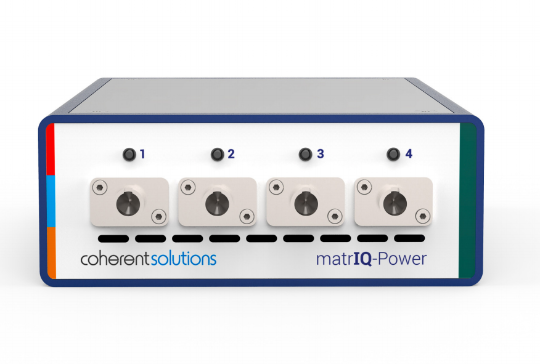

Измеритель мощности MatrIQ-Power

✓ Количество каналов 2 или 4
✓ Диапазон длин волн от 750 до 1700 нм
✓ Диапазон мощности от -60 до +10 дБм
✓ Тип сенсора InGaAs
✓ Общая погрешность измерения ± 0,29 дБ
✓ Подключение USB и Ethernet
✓ Вес 1 кг

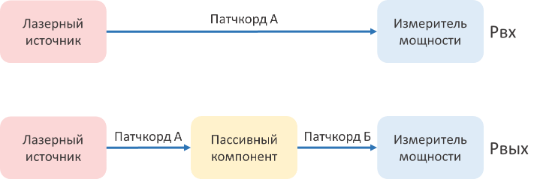

Схема измерения вносимых потерь в пассивном волоконно-оптическом компоненте

Основным параметром, который характеризует любой пассивный компонент, является – «Вносимые оптические потери» или «Вносимые потери» (от англ. Insertion Loss - IL).

Измерение вносимых потерь – самый базовый и необходимый тест, который требуется делать при производстве и разработках. На рисунке представлена блок-схема с описанием измерительного стенда, который позволяет проводить измерение вносимых потерь в пассивном волоконно-оптическом компоненте в два простых шага.

Первым шагом проводим измерение контрольного патчкорда «А» - прямое подключение лазерного источника к измерителю мощности через патчкорд «А» и определение «Pвх».

Вторым шагом проводим подключение пассивного компонента к лазерному источнику к измерителю мощности через патчкорды «А» и «Б», определеяем «Pвых».

Вычисляем вносимые потери как разницу значений «Pвх» и «Pвых»:

Insertion Loss (dBm) - Pвх (dBm) - Pвых (dBm)

Измерения не зависят напрямую от точности измерителя мощности, стабильности лазерного источника или потерь в патчкорде, поскольку такие измерения являются относительными.

Coherent Solutions фото

АО «ЛЛС» является эксклюзивным дистрибьютором компании Coherent Solutions и представляет весь спектр ее продукции на территории РФ и стран СНГ. Мы предлагаем наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Получить дополнительную информацию вы можете обратившись в нашу компанию.


Анализаторы спектра высокого разрешения

В данном измерительном стенде использовалось оборудование Apex Technologies, подробные характеристики которого вы можете посмотреть ниже.

АНАЛИЗАТОР СПЕКТРА
ВЫСОКОГО РАЗРЕШЕНИЯ

✓ Разрешение от 250 ГГц до 5 МГц
✓ Спектральный диапазон C, L и O
✓ Точность измерения длины волны ±2 пм
✓ Широкий динамический диапазон 83 дБ
Встроенный перестраиваемый лазерный источник с внешним резонатором
✓ Работа в режиме трекинг-генератора
✓ Подключение Ethernet
✓ Вес 15 кг

Анализатор спектра высокого разрешения фото

Использование оптических анализаторов спектра высокого разрешения при измерении спектрально-зависимых потерь волоконно-оптических компонентов

Спектрально-зависимые потери (от англ. Wavelength Dependent Loss - WDL) являются важным параметром, наряду с вносимыми и обратными потерями. Большинство пассивных и активных компонентов имеют разный отклик на разных длинах волн.
Существует несколько вариантов измерения спектрально-зависимых потерь, причем во всех используется главный принцип – необходим прибор с перестройкой по длине волны.

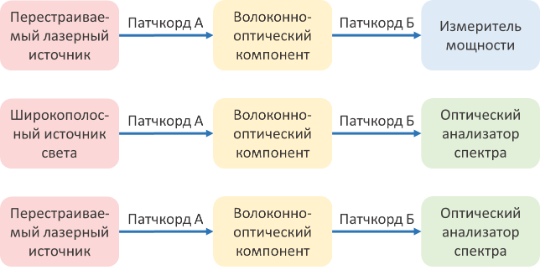

На схеме изображены варианты измерения спектрально-зависимых потерь
в волоконно-оптическом компоненте.

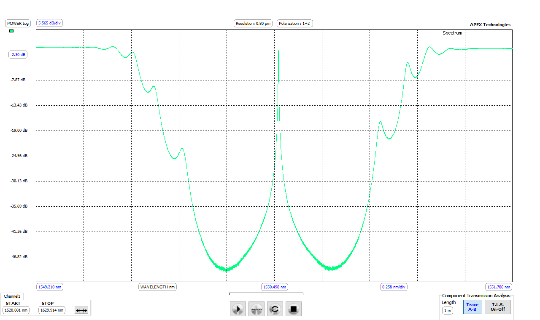

Пример измерения спектрально-зависимых потерь узкополосного волоконно-оптического фильтра

Анализатор спектра высокого разрешения APEX использует интерферометрическую схему, имеет встроенный перестраиваемый лазерный источник и эталоны для определения абсолютной длины волны, что позволяет проводить наиболее точные измерения WDL с разрешением до 1 МГц.

ApexTechnologies фото

АО «ЛЛС» является официальным дистрибьютором и представляет весь спектр продукции APEX Technologies на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Получить дополнительную информацию вы можете, обратившись в нашу компанию.

Ниже приведены примеры волоконно-оптических компонентов, для которых измерение вносимых (IL) и
спектрально-зависимых (WDL) потерь обязательно при производстве и для использования в разработках:

• Волоконно-оптические фильтры
• Мультиплексоры
• Изоляторы
• Сплавные разветвители
• WDM-фильтры
• Брэгговские решетки
• Циркуляторы
• Модуляторы на Ниобате Лития
• Переключатели
• Аттенюаторы

Также пассивным компонентом может служить Волоконно-Оптическая Линия Связи (ВОЛС).
Поскольку она не включает в себя активных компонентов, может быть рассмотрена как единый пассивный волоконно-оптический компонент.

Подробнее о высоконадежных решениях для ВОЛС можно прочитать, пройдя по ссылке: компоненты ВОЛС
