Системы выравнивания оптического волокна
Выравнивание оптического волокна является сложной задаче и требует механики высоко качества. Вы можете ознакомится с готовой системой выравнивания оптического волокна от производителя Luminos (Канада) и более простой системой выравнивания от производителя Standa (Литовская республика).

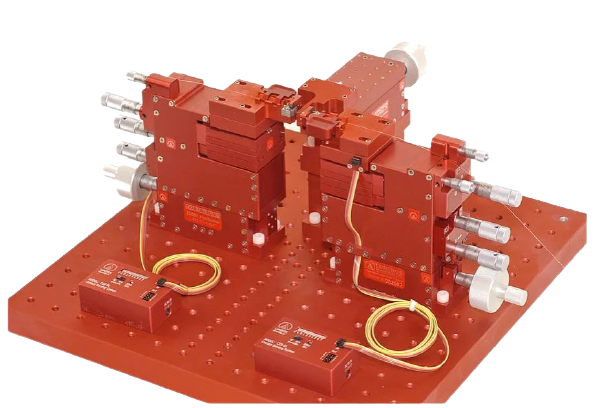

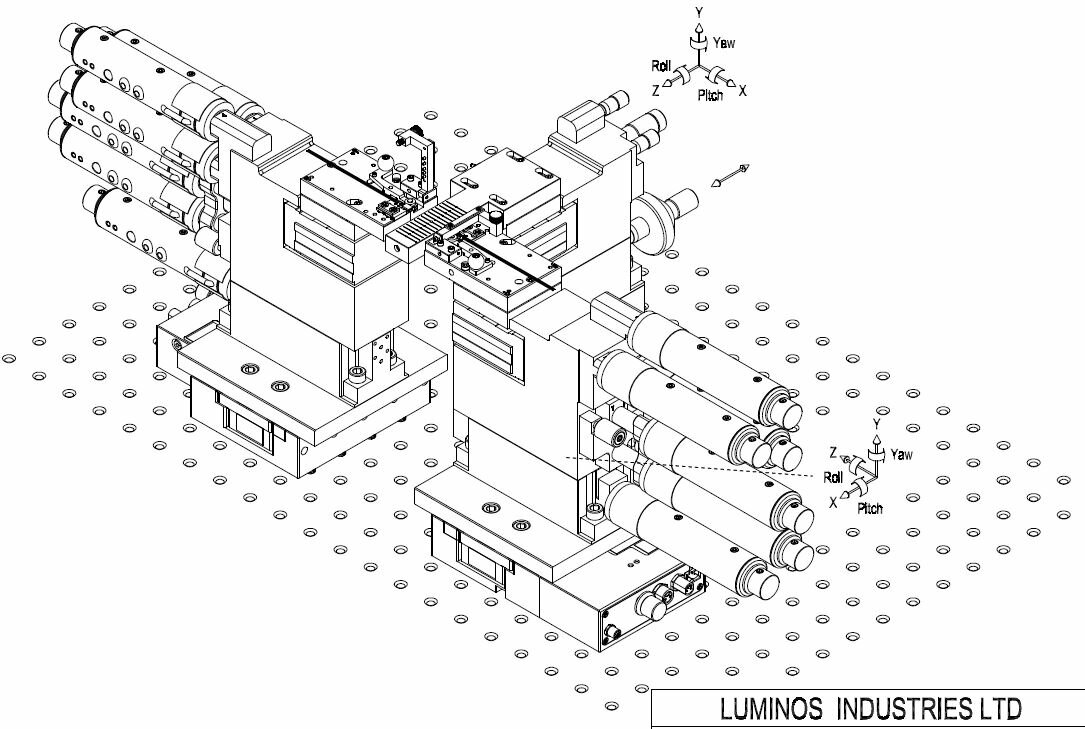

Система выравнивая оптического волокна Luminos представляет собой компактную автономную рабочую станцию, так же может использоваться совместно с другим оборудованием для выравнивания волокна. Компоненты системы устанавливаются на оптическую плиту, что позволяет системе быть мобильной и легко перестраиваемой в зависимости от задач. Конструкция системы предлагает универсальность при работе над разными проектами, так как легко модифицировать систему или установить дополнительный элемент.
Высокая стабильность позиционеров обеспечивает простоту перемещения системы, и делает возможным высоко точное перемещение и ручное выравнивание оптоволокна. Трансляторы Luminos на основе запатентованной системы двойного изгиба (dual flexure) позволяет вручную выравнивать сборки с модовыми полями от 2 до 3 мкм.
Система выравнивания Luminos доступна по цене меньшей, чем стоимость стандартной выравнивающей станции.
Система выравнивания

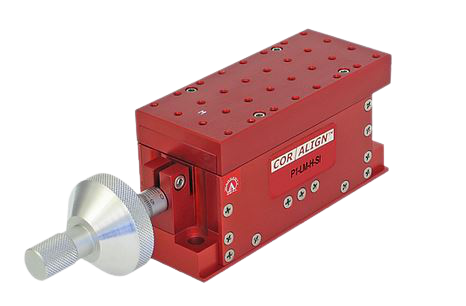

Система выравнивания оптического волокна может быть построена на любом из трансляторов Luminos от 1 до 6 осей ручного или автоматического управления перемещением. Предустановленная конфигурация Системы выравнивая оптического волокна состоит из одноосевого позиционера P1 - это одноосевой линейный флексурный микропозиционер, который обладает диапазоном перемещения 12,7 мм. Конструкция транслятора обеспечивает плавное, линейное перемещение с высокой точностью.
Особенности:
- Отсутствие трения за счет демпфирования конструкции
- Конструкция с двойным изгибом обеспечивает истинно линейное перемещение без смещения по оси
- Внутреннее вязкое демпфирование
- Трансляторы как с ручным управлением, так и автоматизированные
- Разрешение 10 нм при использовании дифференциального микрометра
- Шаговый двигатель, обеспечивающий 0,1 мкм / шаг
Подходящие решения:
|
12,7 мм | Разрешение 100 нм | |
|

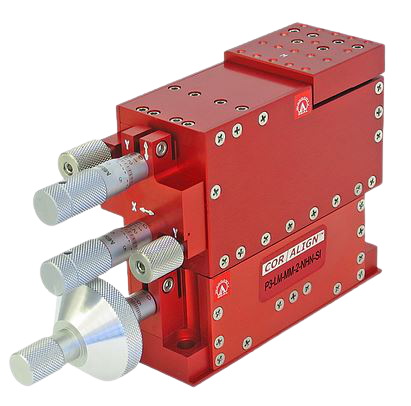

Трехосевой позиционер |
ось Z 12,7 мм ось Y 2,5 мм ось X 2,5 мм |
Разрешение 100 нм (Z ось), 4 нм (Y ось), 4 нм (X ось) |

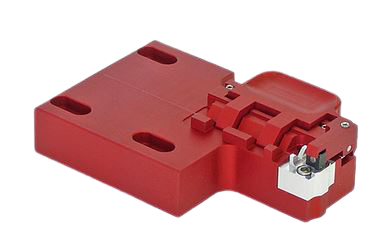

Вакуумные держатели деталей
Вакуумные держатели деталей обеспечивают быстрый и надежный способ для фиксации хрупких устройств, таких как небольшие чипы, волноводы, оптические кристаллы и пр. Вакуумная фиксация гарантирует, что к устройству не будет приложено ненужное напряжение или крутящий момент. Универсальный дизайн позволяет использовать детали разных размеров. Интегрированные монтажные прорези с зенковкой, а также настраиваемая выравнивающая кромка обеспечивают дополнительную регулировку.
Особенности:
- Совместимость со стандартными вакуумными насосами
- Встроенные выравнивающие кромки
- Полированная и анодированная монтажная поверхность
- Монтажные пазы с зенковкой

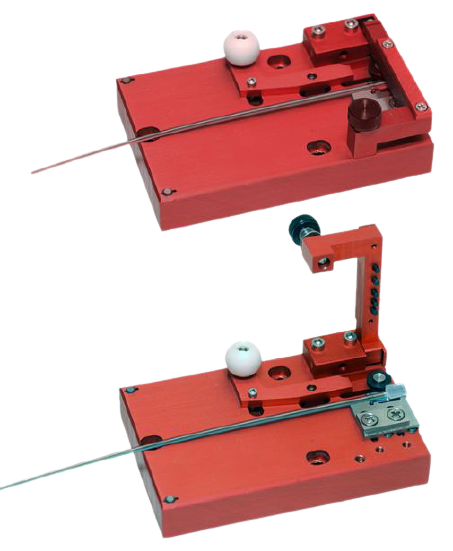

Держатель волокна с удлиненной V-образной канавкой
Специальные приспособления для крепления оптоволокна позволяют пользователю отрегулировать этот держатель волокна для желаемой проекции. Прецизионная V-образная канавка из закаленной нержавеющей стали имеет форму на конце для облегчения видимости волокон при выравнивании. Зажимы и пружины двойного действия обеспечивают отличное удержание волокна без поломки. Сила зажима устанавливается таким образом, чтобы волокно удерживалось надежно, но оператор мог протолкнуть его через зажим. Натяжение пружины может быть настроено на заводе-изготовителе для любого желаемого усилия зажима.
Подходящие решения:
|
|
|
|

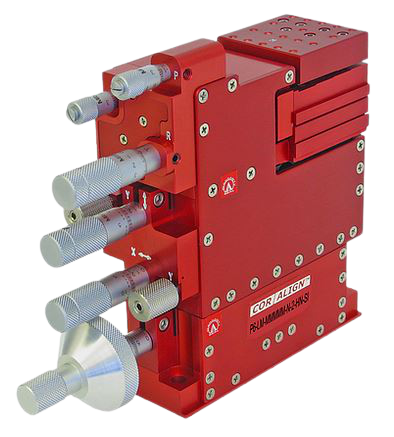

Шестиосевой позиционер XYZ/RYP
Система позиционирования обладает высокой стабильностью и проста в настройке и юстировке. Нет необходимости ослаблять микрометрические винты во время настройки - I6000 чрезвычайно нечувствителен к прикосновениям. Все микрометрические винты доступны с одной стороны, что делает систему удобной в управлении. Теперь совмещение волокон не является сложной задачей- даже линзовые волокна с сердцевиной 1-2 микрона могут быть легко выровнены. Любой позиционер может быть оснащен мотором и использоваться в автоматическом режиме.
Особенности:
- Совпадающий центр вращения.
- Запатентованные приводы Inline обеспечивают легкий доступ и позволяют использовать несколько рабочих станций.
- Запатентованная система 25x Ratio Drive™ обеспечивает превосходное разрешение при гораздо меньших затратах.
- Небольшая занимаемая площадь позволяет использовать несколько рабочих станций.
- Встроенный контроллер для приводов позволяет избежать высокой стоимости отдельных контроллеров движения.
- Демпфированная внешняя конструкция корпуса обеспечивает исключительную вибрацию и нечувствительность к прикосновениям
- Легкая алюминиевая конструкция позволяет легко перемещать систему с помощью другого подвижного оборудования.
- Высокая механическая жесткость обеспечивает прочную и стабильную систему основания.
- Запатентованный двойной линейный изгиб Z обеспечивает повторяемый прямой ход без трения.
- Двойные ступени рыскания и тангажа изгиба обеспечивают исключительное разрешение без дуговых ошибок.
Подходящие решения:
|
Диапазон перемещения Z ось 12.7 мм Диапазон перемещения XY ось 2.5 мм Диапазон перемещения (поворот) ±1.5° |
|
|

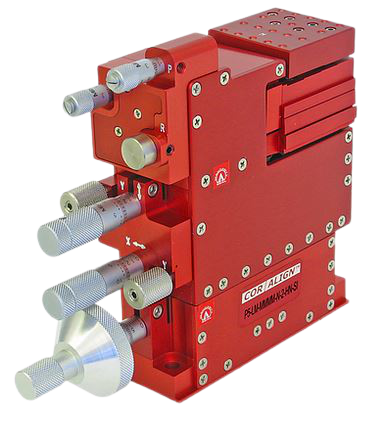

Диапазон перемещения Z ось 12.7 мм Диапазон перемещения XY ось 2.5 мм Диапазон перемещения (поворот) ±1.5° |
|
|

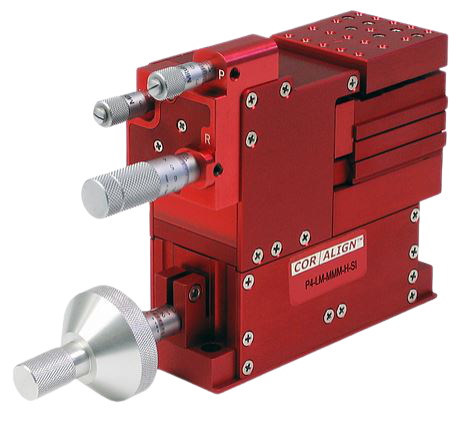

Диапазон перемещения Z ось 12.7 мм Диапазон перемещения (поворот) ±1.5° |
Система контактных датчиков
Система контактных датчиков Luminos облегчает выравнивание оптических волокон путем измерения уровней контактного усилия и определения положения без зазора.В системе используется датчик нагрузки, встроенный в дополнительную пластину, для использования с линейными позиционерами Luminos или другими устройствами. На рабочей плите установлены жесткие упоры, обеспечивающие безопасные ограничения хода. В служебной плате тензодатчик, установленный на системе изгиба с вязким демпфированием, обеспечивает стабильный аналоговый сигнал, который подключается к внешнему усилителю и модулю дисплея. Модуль дисплея содержит усилитель, 10-сегментный светодиодный дисплей и кодировщик приоритета 9 входов, который обеспечивает цифровой выход от 10-сегментного драйвера. Номинальная жесткость рабочей пластины датчика составляет 8,9 грамма на мкм, а минимальный размер шага составляет 2 грамма силы, что соответствует перемещению 0,225 мкм. Таким образом, датчик может обнаруживать перебег, вызванный столкновением, с разрешением около 0,2 микрон и очень точен для привязки или измерения небольших зазоров волокна.
Особенности:
- Жесткая монтажная пластина со встроенным датчиком
- Выравнивание контактов без системы технического зрения
- Аналоговые и цифровые выходы для простого взаимодействия
- Переключатель выбора диапазона (2 или 10 грамм / светодиод)
- Компактный и портативный дизайн
Размещение системы выравнивания
Размещение системы выравнивания может осуществляться на плитах от Luminos или на стандартных оптических плитах и оптических столах.
Подходящие решения:
Сотовая оптическая плита | |
|
Сотовая оптическая монтажная плита
|
|
Алюминиевая монтажная оптическая плита |
Узел для ввода излучения
Узел для ввода излучения в оптическое волокно 7TF2 производителя Standa. Эти трансляторы подходят почти ко всем применениям микропозиционирования, например, для ввода излучения в одномодовое, многомодовое или в волокно с сохранением поляризации, а также для регулировки волноводов или манипуляции микроструктурами в бионауках. Опционально система может быть оснащена двигателями и использоваться в автоматическом режиме.
