Колонна вытяжки оптического волокна

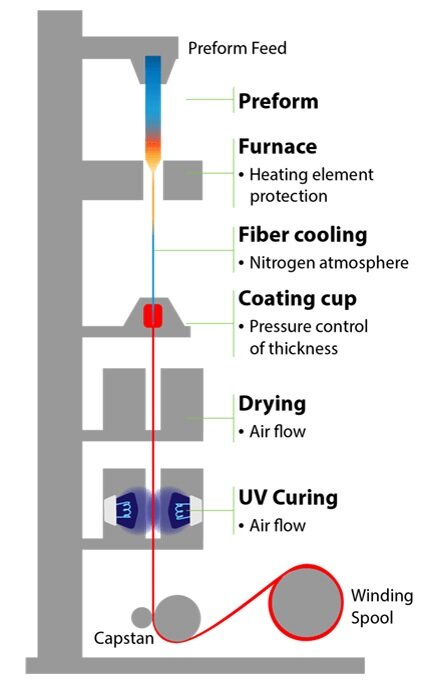

Базовый состав колонны вытяжки специального ОВ:
1. Несущий модульный корпус колонны высотой 10 м 2. Лестницы и площадки для обслуживания с «чистой зоной» в области движения непокрытого волокна от печи плавления до первой фильеры 3. Лифт для работы и обслуживания колонны 4. Узел крепления и подачи заготовки 5. Печь для плавления преформы 6. Измеритель диаметра непокрытого волокна 7. Стартовый кабестан 8. Фильерный узел для термоотверждаемого покрытия 9. Печь для термоотверждения 10. Фильерный узел для УФ-отверждаемого покрытия 11. Печь для УФ-отверждения 12. Измеритель диаметра волокна по первичному покрытию 13. Монитор концентричности первичного покрытия 14. Фильерный узел для УФ-отверждаемого покрытия 15. Печь для УФ-отверждения 16. Измеритель диаметра волокна по вторичному покрытию 17. Монитор концентричности вторичного покрытия 18. Измеритель натяжения 19. Основной кабестан 20. Приемное намоточное устройство 21. Установка для перемотки и тестирования ОВ |
Текст (компоненты)
|
Оборудование подбирается индивидуально в соответствии с техническим заданием Заказчика.
Для определения комплектации просим выслать запрос на почту info@lenlasers.ru
|
Колонна для вытяжки волокна
|
Серия OG-510 |
Высота, наличие площадок и лифта определяется в зависимости от типов вытягиваемых ОВ и конкретных условий размещения колонны у заказчика. Также можно разместить две и более линий вытяжки на одной колонне (Серия OG-510D). В состав каждой линии вытяжки входят узел подачи преформы, стартовый капстан, измерители диаметра ОВ, мониторы концентричности, измеритель натяжения ОВ и основной капстан. В зависимости от задач выбираются сменные комплектующие. |
Печи для расплава преформы
С широкой зоной для расплава кварцевых преформ |
|
С узкой зоной для расплава кварцевых преформ |
Печи для отверждения покрытий
Состав оборудования подбирается индивидуально согласно техническому заданию заказчика:
- Серия OG-320 – ламповая УФ печь для отверждения покрытий
- Серия OG- 380 – LED УФ печь для отверждения покрытий
- Серия OG-300 – ИК печь для отверждения покрытий
Фильерные узлы
-
Открытые с ручной подачей с или без термостабилизации, универсальные для любых покрытий
-
Закрытые с автоматической подачей и термостабилизацией для акрилатных покрытий
-
Закрытые с автоматической подачей и термостабилизацией для полиимидных покрытий
