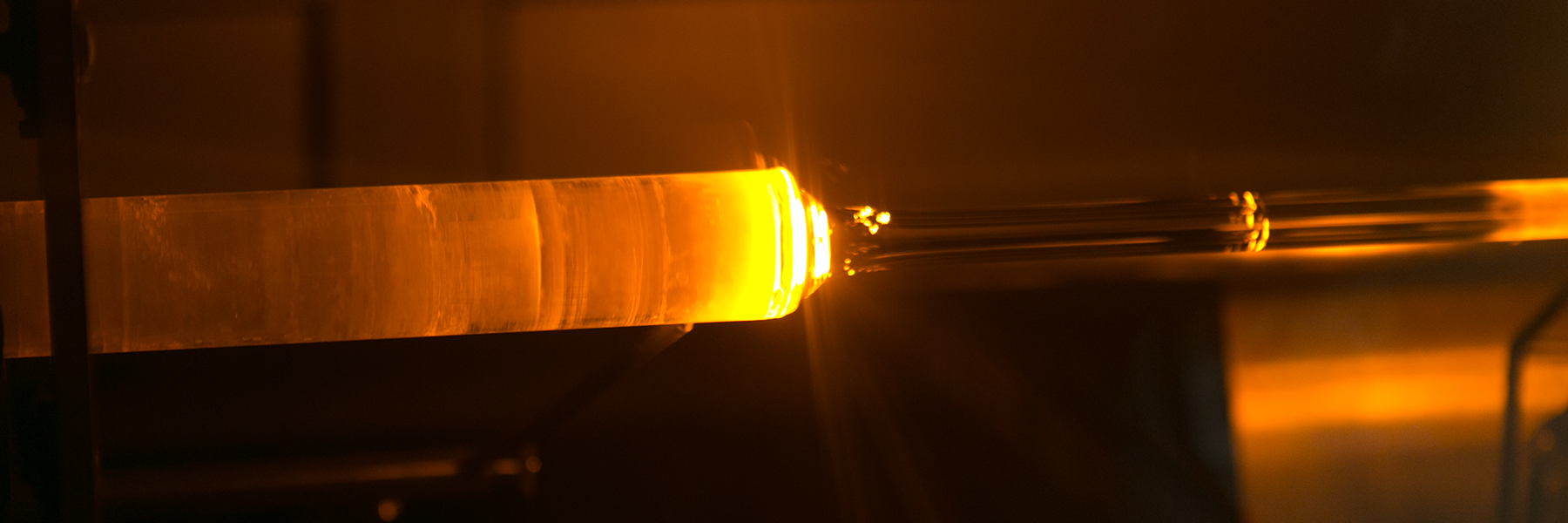

Методы изготовления заготовок и преформ оптического волокна
В настоящее время для получения кварцевых заготовок наибольшее распространение получили парофазные методы, сущность которых заключается в окислении паров четыреххлористого кремния (SiCl4) и галогенидов легирующих компонентов. Преимущество методов состоит в возможности получения чистой или легированной двуокиси кремния (SiO2).
Распространенные на сегодняшний день парофазные методы получения преформ по характеру образования и осаждения оксидов кремния и легирующих компонентов делятся следующим образом:
- метод внутреннего парофазного осаждения (MCVD – modified chemical vapor deposition);
- плазмохимические методы (SPCVD – surface-plasma chemical vapor deposition).
Основа для получения синтетического пористого слоя при использовании любого метода это барботирование начального прекурсора, либо в жидком состоянии, либо в твердом. Данные барботеры оснащены специальными регуляторами расходов газов для контроля выходящих примесей. Эти примеси по специальным магистральным линиям поступают непосредственно к месту проведения реакции.
Тепломеханические станки для метода MCVD наиболее универсальны, потому что позволяют не только изготавливать заготовку, но и оптимизировать их для растяжения или жакетирования заготовки при дальнейшей обработке. Однако существуют более простые системы, которые служат только для растяжения или жакетирования заготовки.
Тепломеханические станки для метода SPCVD персонализированы, так как всё зависит от требуемых параметров заготовки.
Текст (компоненты)
|
Оборудование подбирается индивидуально в соответствии с техническим заданием Заказчика.
Для определения комплектации просим выслать запрос на почту info@lenlasers.ru
|
Система подготовки реакционной смеси
Состав оборудования подбирается индивидуально согласно техническому заданию заказчика.
Серия OG-VGM |
Испарительная (классическая барботерная) с использованием газовых MFC регуляторов и прецизионного термостатирования жидкости |
Серия OG-LGM |
Жидкостная с использованием прецизионных жидкостных регуляторов с последующим испарением, и точной подачей газа носителя (MFC) |
Серия OG-SGM |
Сублимационная с использованием нагрева распределённого порошка и точной подачей газа носителя (MFC) |
Тепломеханические станки
|
Серия OG-430 |
Станок с установленной на каретке кислородно водородной горелкой или индукционной печью(OG-130). Возможен комбинированный вариант. Предназначен для нанесения слоев чистого и легированного кварца на внутреннюю поверхность кварцевой трубы методом MCVD, с последующим схлопыванием трубы в сплошной стержень, а также с возможностью поддержания заданной температуры в горячей зоне и заданного давления внутри трубы на всех стадиях процесса. Станок пригоден для трансформирования преформ (растягивание, сжатие, жакетирование) малого и среднего диаметра |
|
Серия OG-470 |
Установка, с установленной вращающейся кварцевой трубой, у которой отсутствует каретка, а реакционную зону образует перемещающийся вдоль трубы по заданным координатам поверхностный плазменный разряд (метод SPCVD) |
Серия OG-450 |
Вертикальный станок специально предназначен для трансформирования (resizing) преформ (растягивание, сжатие, жакетирование) большого диаметра |
