    Волокна nLight Liekki. Новинки и рекорды отрасли

    Волокна nLight Liekki. Новинки и рекорды отрасли

    02-11-2020

    Компания Liekki Oy была основана в 1999 году. На данный момент, являясь частью большого холдинга nLight, компания nLight Liekki продолжает приобретать известность по всему миру.

    В 2001 году производитель получает сертификат ISO9001:2000 certification на волокна легируемые эрбием, в 2003 было вытянуто первое иттербиевое волокно. На данный момент в каталоге компании несколько десятков спецификаций оптических волокон, продолжается интенсивная работа над тулиевым волокном.

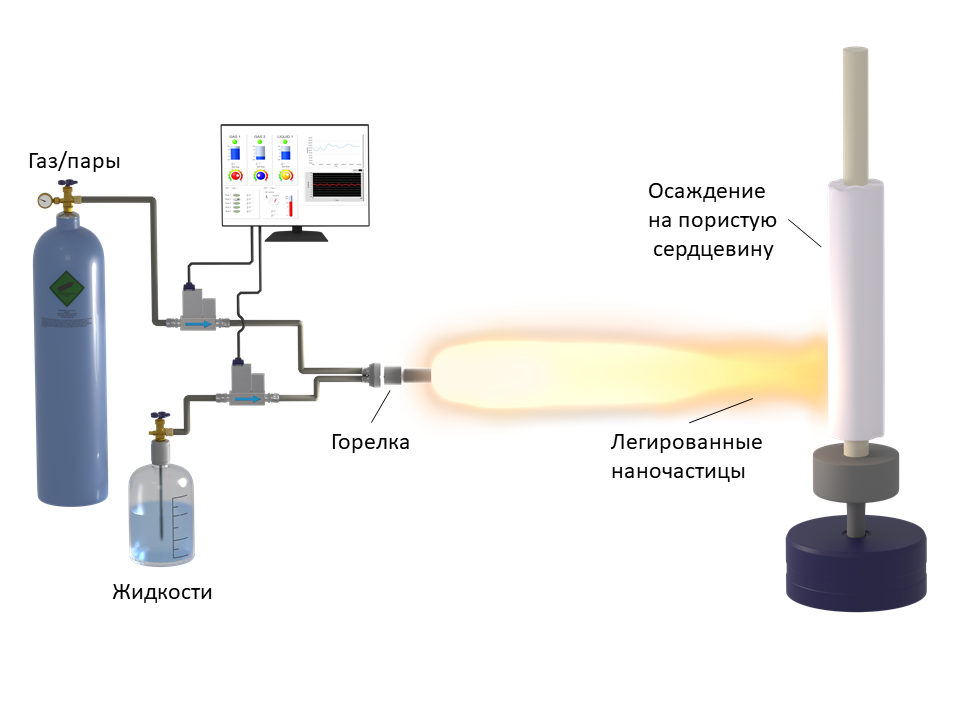

    Прямое осаждение наночастиц (DND – Direct Nanoparticle Deposition) - это новый инновационный процесс осаждения, изобретенный и разработанный Liekki для широкого спектра промышленных применений.

    scheme 1.png

    Метод прямого осаждения


    Именно данный метод используется для производства заготовок и преформ, из которых в дальнейшем вытягиваются оптические волокна. Какие преимущества данного метода может получить конечный пользователь?

    1. Высокая концентрация легирующий добавок = высокая абсорбция активного волокна
    2. Равномерное распределение слоев = точный контроль показателя преломления
    3. Малое фотозатемнение = долгосрочное использование

    Рисунок 2.png

    Профиль волокон nLight и другого производителя



    Какие продукты предлагает компания на сегодняшний день?

    1.     Иттербиевые волокна: активные и сочетаемые пассивные для непрерывного и импульсного режима работы

    Рисунок 3.png


    • Более 400 км волокон данной серии уже продано по всему миру
    • Тысячи лазеров килоВаттного класса произведены с активными иттербиевыми и пассивными волокнами


    Какие волокна могут быть использованы для непрерывного режима:



    Рисунок 4.png

    Тип волокна

    Yb1200-12/250DС


    Yb1200-14/250DC


    Yb1200-20/400DC (HP)


    Уровень мощности

    до 800 Вт

    до 1.5 кВт

    до 2 кВт

    Длина резонатора

    25-30м

    23 м

    30 м

    Дополнительные преимущества

    - Обеспечивает идеальное качество пучка при длительной эксплуатации

    - Высокая стабильность и воспроизводимость результатов

    - Легкое скалывание и сращивание

    - Бестселлер для лазеров килоВаттного уровня

    - Одномодовые операции вплоть до 1.5 кВт

    - Малая длина активной части

    - Легкое скалывание и сращивание

    - Малая числовая апертура сердцевины = высокое качество пучка

    - Высокий уровень вводимой накачки

    - Высокий порог развития нелинейных эффектов



    Новые продукты для непрерывного режима:

    Тип волокна

    Yb800- 34/460/530DC

    Доступны образцы

    20/400DC PM



    Уровень мощности

    более 2 кВт

    более 1 кВт

    Длина резонатора

    20м

    35-40 м

    Дополнительные преимущества

    - Волокно с тройной оболочкой

    - Высокая надежность на мультикиловаттном уровне мощностей

    - nLight Liekki продали волокон с тройной оболочкой больше, чем любой другой производитель

    - Улучшенное качество пучка

    - Подавление мод высших порядков

    - Малая длина активной части

    - Состав сердцевины адаптирован для долгосрочной стабильности на высокой мощности




    Рисунок 5.png

    Пример использования Yb800- 34/460/530DC
    Компьютерное моделирование показывает, что М2 составит 5*
    (*на основе данных диаметра сердцевины и числовой апертуры сердцевины)


    Какие активные волокна могут быть использованы для импульсного режима:

    Без сохранения поляризации

    Волокно

    Применение

    Средняя мощность, Вт

    Диаметр сердцевины, мкм

    Диаметр оболочки, мкм

    NA Сердцевины

    Yb300-6/125


    низкий уровень мощности, пред-усилители

    <1

    7 мкм (MFD в дальней зоне)

    125

    0,12

    Yb1200-4/125



    ультрабыстрые

    <1

    4,4 мкм (MFD в дальней зоне)

    0,2

    Yb1200-6/125DC


    низкий уровень мощности, пред-усилители

    <5

    7 мкм (MFD в дальней зоне)

    0,12

    Yb1200-10/125DC


    нс-импульсы/ непрерывный режим

    <10

    10

    0,08

    Yb1200-12/125DC


    нс-импульсы/ непрерывный режим

    <20

    12

    0,08

    Yb700-20/125DC


    Yb1200-20/125DC


    нс-импульсы

    10-20

    20

    0,08

    Yb700-25/250DC


    Yb1200-25/250DC


    нс-импульсы

    >20

    25

    250

    0,07

    Yb700-30/250DC


    Yb1200-30/250DC


    нс-импульсы

    >30

    30

    0,07



    С сохранением поляризации

    Волокно

    Применение

    Средняя мощность, Вт

    Диаметр сердцевины, мкм

    Диаметр оболочки, мкм

    NA Сердцевины

    Yb300-6/125 PM


    пс/фс

    <1

    7 мкм (MFD в дальней зоне)

    125

    0,12

    Yb1200-6/125DC PM


    Конвертация длины волны

    <5

    7 мкм (MFD в дальней зоне)

    0,12

    Yb1200-10/125DC PM



    Конвертация длины волны

    <10

    10

    0,08

    Yb1200-12/125DC PM



    Конвертация длины волны

    <20

    102

    0.08

    Yb1200-20/125DC PM



    пс/фс

    10-20

    20

    0,08

    Yb1200-25/250DC PM



    пс/фс

    >20

    25

    250

    0,07

    Yb1200-30/250DC PM



    пс/фс

    >30

    30

    0,07



    2.     Эрбиевые волокна

    • Самое высокое поглощение из эрбиевых волокон, представленных на рынке

    • Идеальны как для широкополосных усилителей, так и для применений с ультракороткими импульсами

    Рисунок 6.png




    Волокно

    Диаметр поля моды, мкм

    NA сердцевины

    Дисперсия @ 1550 нм

    Сохранение поляризации

    Er30-4/125


    6.5

    0.2

    GVD>0 (нормальная)

    -

    Er40-4/125


    GVD>0 (нормальная)

    -

    Er110-4/125


    GVD>0 (нормальная)

    -

    Er16-8/125


    9.5

    0.13

    GVD<0 (аномальная)

    -

    Er80-8/125


    GVD<0 (аномальная)

    -

    Er80-4/125 HD PM


    6.5

    0.2

    GVD>>0 (нормальная)

    +



    3.     Тулиевые волокна!

    • Для одномодовой генерации, а также квазинепрерывного и непрерывного режимов

    • Согласуемые пассивные волокна

    • Волоконные брегговские решетки от проверенных производителей

    Новинка. Выход на рынок в 2021 году !


    nLight Liekki
    готова предоставить образцы и будет рада отзывам!


    Спецификация: Tm800 10/125DC

    Характеристики

    Ед. Изм.

    Tm800 10/125DC

    Поглощение @ 790 нм

    дБ/м

    4,8

    ±0,4

    NA сердцевины

    0,150

    ±0,01

    NA оболочки

    0,48

    Диаметр сердцевины

    мкм

    10

    ±1,0

    Неконцентричность сердцевины

    мкм

    1,5

    Диаметр оболочки

    мкм

    125

    ±2

    Диаметр покрытия

    мкм

    245

    ±15

    Геометрия оболочки

    Восьмиугольник

    Материал покрытия

    Двойной акрилат с низким индексом ПП

       За более подробной информацией обращайтесь по адресу электронной почты v.romashova@lenlasers.ru

    АО «ЛЛС» является официальным партнером волоконного подразделения nLight Liekki. Мы будем рады помочь по любым техническим вопросам, вопросам поставок, а также по вопросам предоставления образцов.
