- 860 - 1100 нм
- 50 Вт - 12 кВт
- 300 Дж - 5 кДж
- 50 мм
- EtherNet / IP и RS232
- Profinet и RS232

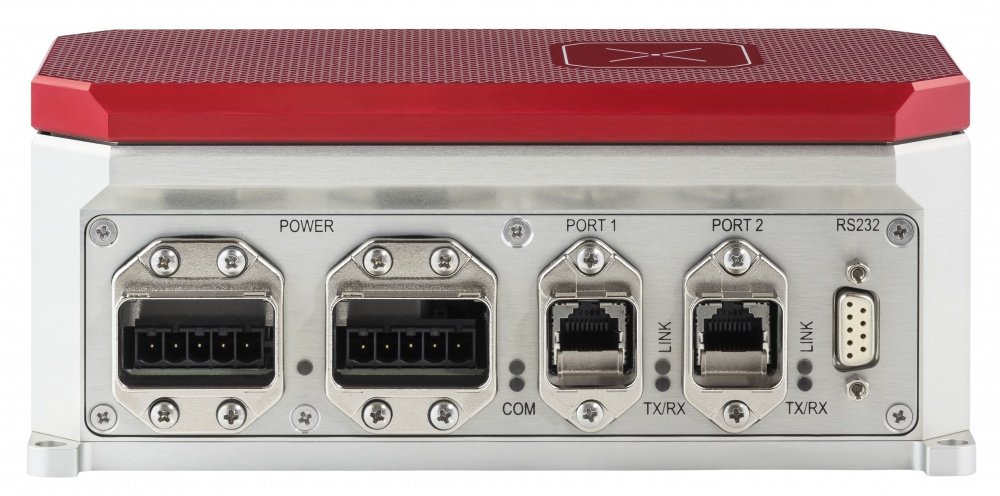

Датчик серии Helios-Profinet/EtherNet/IP предназначен для определения параметров промышленных лазеров высокой мощности (до 12 кВт) с помощью измерения энергии краткосрочной экспозиции соответствующей мощности. Лазер должен быть настроен на импульс длительностью от 0,3 до нескольких секунд. Поскольку энергия импульса составляет менее 5 кДж, необходимость в водяном охлаждении отсутствует и датчик имеет компактные размеры. Он размещен в пылеустойчивом промышленном корпусе, предотвращающем загрязнение устройства даже в суровых заводских условиях. Его защитную крышку можно открывать и закрывать дистанционно. Защитное окно датчика имеет антиотражающее покрытие для уменьшения обратного отражения мощного луча. Helios имеет две модели: со связью Profinet и RS232 или EtherNet / IP и RS232. Он поставляется с простым приложением для ПК для более легкой интеграции в заводскую систему. Он оснащен двумя портами питания и двумя портами RJ45 для легкой интеграции в существующие линейные или кольцевые топологии, а также для соединения RS232.
Ключевые особенности:
- Без водного охлаждения
- Интерфейс Profinet / EtherNet / IP и RS232
- Защитная крышка с дистанционным управлением
Компания ЛЛС является дистрибьютором компании Ophir на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
|
Тип поглощателя
|
LP2 |
|
Спектральный диапазон
|
860 - 1100 нм |
|
Поглощение
|
~94% |
|
Апертура
|
50 мм |
|
Диапазон мощности
|
50 Вт - 12 кВт |
|
Диапазон энергии
|
100 Дж - 5 кДж |
|
Мощность от 50 до 500 Вт:
|
|
|
Время экспозиции
|
2 с |
|
Минимальный диаметр пучка
|
9 мм |
|
Мощность 1000 Вт:
|
|
|
Время экспозиции
|
1 с |
|
Минимальный диаметр пучка
|
9 мм |
|
Мощность 2000 Вт:
|
|
|
Время экспозиции
|
1 с |
|
Минимальный диаметр пучка
|
12 мм |
|
Мощность 5000 Вт:
|
|
|
Время экспозиции
|
1 с |
|
Минимальный диаметр пучка
|
18 мм |
|
Мощность 10000 Вт:
|
|
|
Время экспозиции
|
0,3 с |
|
Минимальный диаметр пучка
|
22 мм |
|
Мощность 2000 Вт:
|
|
|
Время экспозиции
|
0,3 с |
|
Минимальный диаметр пучка
|
25 мм |
|
Максимальная плотность энергии
|
4 кДж / см² |
|
Время отклика
|
3 с |
|
Максимальный диаметр пучка
|
35 мм |
|
Время ожидания
|
12 с |
|
Рабочий диапазон температур
|
10-60ºC |
|
Влажность
|
10-80% |
|
Вес
|
2,5 кг |
Применение:
Предназначен для измерения энергии и времени экспозиции высокомощных индустриальных лазеров.
