Волокна nLight Liekki. Новинки и рекорды отрасли

Волокна nLight Liekki. Новинки и рекорды отрасли

02.11.2020
688
Поделитеcь новостью:

Компания Liekki Oy была основана в 1999 году. На данный момент, являясь частью большого холдинга nLight, компания nLight Liekki продолжает приобретать известность по всему миру.

В 2001 году производитель получает сертификат ISO9001:2000 certification на волокна легируемые эрбием, в 2003 было вытянуто первое иттербиевое волокно. На данный момент в каталоге компании несколько десятков спецификаций оптических волокон, продолжается интенсивная работа над тулиевым волокном.

Прямое осаждение наночастиц (DND – Direct Nanoparticle Deposition) - это новый инновационный процесс осаждения, изобретенный и разработанный Liekki для широкого спектра промышленных применений.

scheme 1.png

Метод прямого осаждения


Именно данный метод используется для производства заготовок и преформ, из которых в дальнейшем вытягиваются оптические волокна. Какие преимущества данного метода может получить конечный пользователь?

  1. Высокая концентрация легирующий добавок = высокая абсорбция активного волокна
  2. Равномерное распределение слоев = точный контроль показателя преломления
  3. Малое фотозатемнение = долгосрочное использование

Рисунок 2.png

Профиль волокон nLight и другого производителя



Какие продукты предлагает компания на сегодняшний день?

1.     Иттербиевые волокна: активные и сочетаемые пассивные для непрерывного и импульсного режима работы

Рисунок 3.png


  • Более 400 км волокон данной серии уже продано по всему миру
  • Тысячи лазеров килоВаттного класса произведены с активными иттербиевыми и пассивными волокнами


Какие волокна могут быть использованы для непрерывного режима:

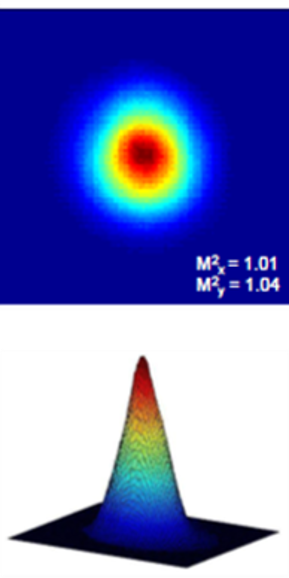

Рисунок 4.png

Тип волокна

Yb1200-12/250DС


Yb1200-14/250DC


Yb1200-20/400DC (HP)


Уровень мощности

до 800 Вт

до 1.5 кВт

до 2 кВт

Длина резонатора

25-30м

23 м

30 м

Дополнительные преимущества

- Обеспечивает идеальное качество пучка при длительной эксплуатации

- Высокая стабильность и воспроизводимость результатов

- Легкое скалывание и сращивание

- Бестселлер для лазеров килоВаттного уровня

- Одномодовые операции вплоть до 1.5 кВт

- Малая длина активной части

- Легкое скалывание и сращивание

- Малая числовая апертура сердцевины = высокое качество пучка

- Высокий уровень вводимой накачки

- Высокий порог развития нелинейных эффектов



Новые продукты для непрерывного режима:

Тип волокна

Yb800- 34/460/530DC

Доступны образцы

20/400DC PM



Уровень мощности

более 2 кВт

более 1 кВт

Длина резонатора

20м

35-40 м

Дополнительные преимущества

- Волокно с тройной оболочкой

- Высокая надежность на мультикиловаттном уровне мощностей

- nLight Liekki продали волокон с тройной оболочкой больше, чем любой другой производитель

- Улучшенное качество пучка

- Подавление мод высших порядков

- Малая длина активной части

- Состав сердцевины адаптирован для долгосрочной стабильности на высокой мощности

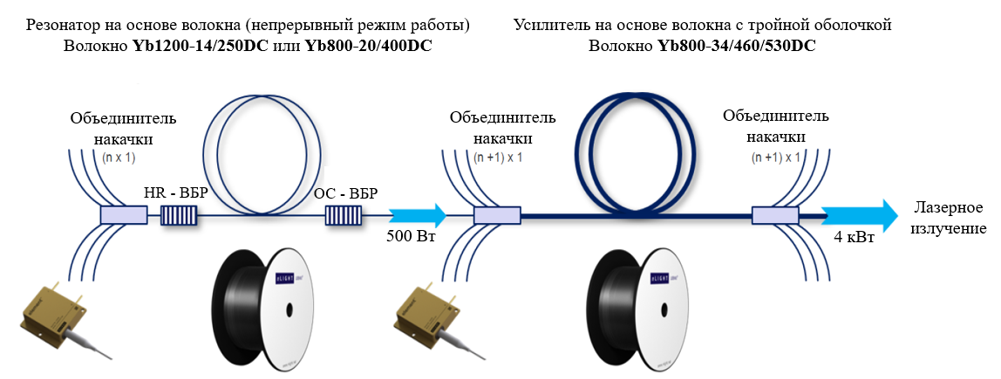

Рисунок 5.png

Пример использования Yb800- 34/460/530DC
Компьютерное моделирование показывает, что М2 составит 5*
(*на основе данных диаметра сердцевины и числовой апертуры сердцевины)


Какие активные волокна могут быть использованы для импульсного режима:

Без сохранения поляризации

Волокно

Применение

Средняя мощность, Вт

Диаметр сердцевины, мкм

Диаметр оболочки, мкм

NA Сердцевины

Yb300-6/125


низкий уровень мощности, пред-усилители

<1

7 мкм (MFD в дальней зоне)

125

0,12

Yb1200-4/125



ультрабыстрые

<1

4,4 мкм (MFD в дальней зоне)

0,2

Yb1200-6/125DC


низкий уровень мощности, пред-усилители

<5

7 мкм (MFD в дальней зоне)

0,12

Yb1200-10/125DC


нс-импульсы/ непрерывный режим

<10

10

0,08

Yb1200-12/125DC


нс-импульсы/ непрерывный режим

<20

12

0,08

Yb700-20/125DC


Yb1200-20/125DC


нс-импульсы

10-20

20

0,08

Yb700-25/250DC


Yb1200-25/250DC


нс-импульсы

>20

25

250

0,07

Yb700-30/250DC


Yb1200-30/250DC


нс-импульсы

>30

30

0,07



С сохранением поляризации

Волокно

Применение

Средняя мощность, Вт

Диаметр сердцевины, мкм

Диаметр оболочки, мкм

NA Сердцевины

Yb300-6/125 PM


пс/фс

<1

7 мкм (MFD в дальней зоне)

125

0,12

Yb1200-6/125DC PM


Конвертация длины волны

<5

7 мкм (MFD в дальней зоне)

0,12

Yb1200-10/125DC PM



Конвертация длины волны

<10

10

0,08

Yb1200-12/125DC PM



Конвертация длины волны

<20

102

0.08

Yb1200-20/125DC PM



пс/фс

10-20

20

0,08

Yb1200-25/250DC PM



пс/фс

>20

25

250

0,07

Yb1200-30/250DC PM



пс/фс

>30

30

0,07



2.     Эрбиевые волокна

  • Самое высокое поглощение из эрбиевых волокон, представленных на рынке

  • Идеальны как для широкополосных усилителей, так и для применений с ультракороткими импульсами

Рисунок 6.png




Волокно

Диаметр поля моды, мкм

NA сердцевины

Дисперсия @ 1550 нм

Сохранение поляризации

Er30-4/125


6.5

0.2

GVD>0 (нормальная)

-

Er40-4/125


GVD>0 (нормальная)

-

Er110-4/125


GVD>0 (нормальная)

-

Er16-8/125


9.5

0.13

GVD<0 (аномальная)

-

Er80-8/125


GVD<0 (аномальная)

-

Er80-4/125 HD PM


6.5

0.2

GVD>>0 (нормальная)

+



3.     Тулиевые волокна!

  • Для одномодовой генерации, а также квазинепрерывного и непрерывного режимов

  • Согласуемые пассивные волокна

  • Волоконные брегговские решетки от проверенных производителей

Новинка. Выход на рынок в 2021 году !


nLight Liekki
готова предоставить образцы и будет рада отзывам!


Спецификация: Tm800 10/125DC

Характеристики

Ед. Изм.

Tm800 10/125DC

Поглощение @ 790 нм

дБ/м

4,8

±0,4

NA сердцевины

0,150

±0,01

NA оболочки

0,48

Диаметр сердцевины

мкм

10

±1,0

Неконцентричность сердцевины

мкм

1,5

Диаметр оболочки

мкм

125

±2

Диаметр покрытия

мкм

245

±15

Геометрия оболочки

Восьмиугольник

Материал покрытия

Двойной акрилат с низким индексом ПП

   За более подробной информацией обращайтесь по адресу электронной почты v.romashova@lenlasers.ru

АО «ЛЛС» является официальным партнером волоконного подразделения nLight Liekki. Мы будем рады помочь по любым техническим вопросам, вопросам поставок, а также по вопросам предоставления образцов.
