Трёхосевая система выравнивания оптического волокна от Luminos в лаборатории «ЛЛС»

Трёхосевая система выравнивания оптического волокна от Luminos в лаборатории «ЛЛС»

18.01.2022
466
Поделитеcь новостью:

В лаборатории «ЛЛС» доступна для тестирования трехосевая система выравнивания оптического волокна от канадского производителя Luminos Photonics Solutions.

Внешний вид доступной системы позиционирования волокна.png

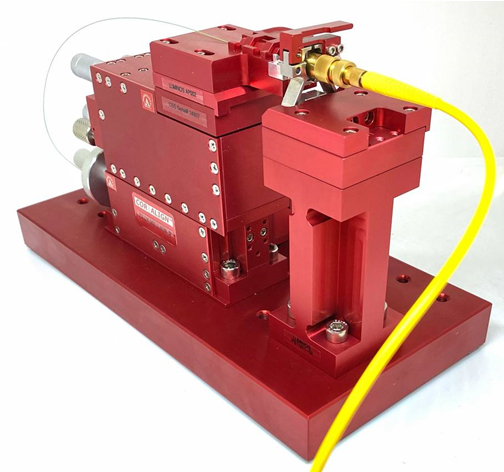

Внешний вид доступной системы позиционирования волокна

Система выравнивания, представленная в лаборатории, позволяет осуществлять выравнивание оптических волокон: волокно-коннектор, коннектор-коннектор по трем координатам ХУZ, а также имеет систему обратной связи для осуществления контроля.

Позиционирование волокно-коннектор.png

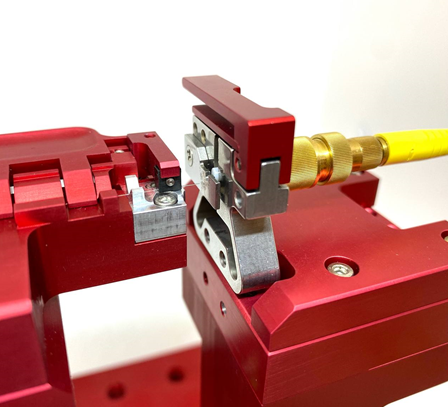

Позиционирование волокно-коннектор

Характеристики демо-оборудования Luminos

Параметр

Значение

Перемещение по оси Z (фокусировка)

12,7 мм

Перемещения по осям ХУ

0,5 мм

Точность перемещения по Z

50 нм

Точность перемещения по XY

10 нм

Максимальная нагрузка

1кг

Габаритные размеры позиционера

115х45х96 мм

Возможность установки волокна

125/250/900 мкм

Позиционирование

волокно-коннектор, коннектор-коннектор

Обратная связь

наличие


Комплектация трех осевой системы выравнивания

Компоненты системы.png

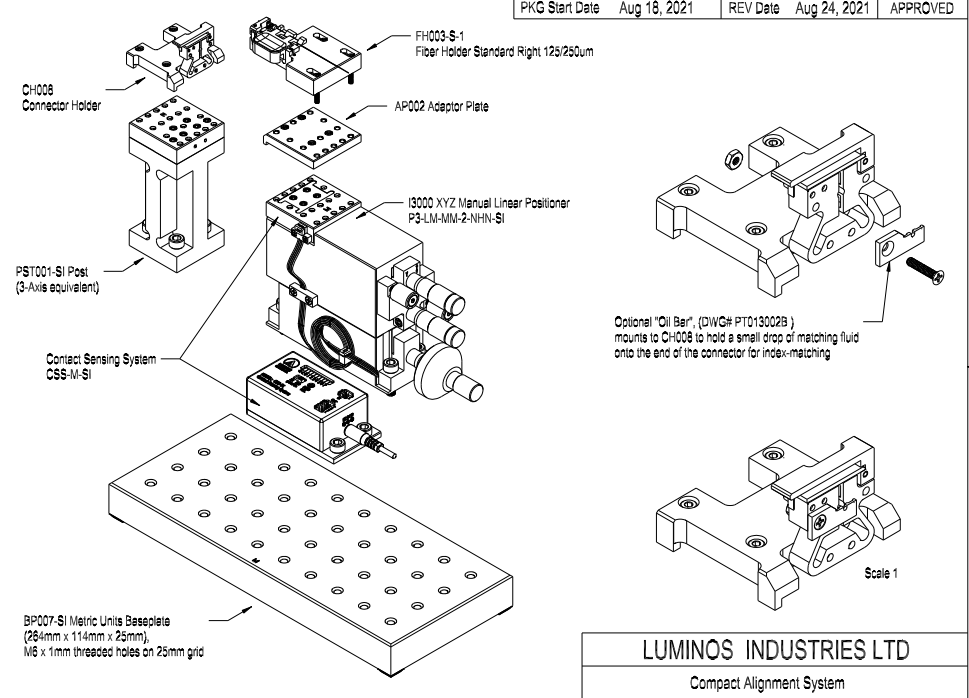

Компоненты системы

Предложенные товары
Раздел
Оптоволоконная механика
  • Диапазон перемещение Z ось : 12.7 мм (0.5 дюйма)
  • Диапазон перемещение Y ось : 2.5 мм (0.1 дюйма) (2 мм - грубо, 0.5 мм - привод)
  • Диапазон перемещение X ось : 2.5 мм (0.1 дюйма) (2 мм - грубо, 0.5 мм - привод)
  • Разрешение микрометра : 0.25 мкм (Z ось), 10 нм (Y ось), 10 нм (X ось)
  • Разрешение шагового двигателя : 100 нм (Z ось), 4 нм (Y ось), 4 нм (X ось)

Оборудование Luminos может применятся для задач, требующих прецизионного позиционирования оптического волокна. Примером таких задач может быть позиционирование оптического волокна или массивов волокон при работе с полупроводниковыми чипами или кристаллами. В ассортименте производителя есть 1, 3, 5, 6 – осевые системы с ручными и моторизированными приводами, а также все необходимые аксессуары для работы с волоконной оптикой (держатели волокна, коннекторов, вакуумные прижимы образцов).

СИСТЕМА LUMINOS.png

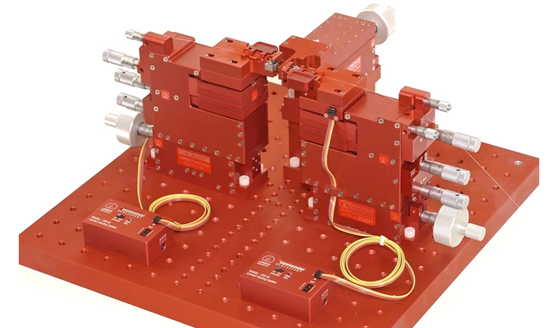

Система стыковки на базе двух 6-осевых позиционеров доступная для заказа

Приглашаем вас в нашу лабораторию для тестирования трехосевой системы выравнивания оптического волокна от производителя Luminos!

Также возможен выезд нашего инженера в вашу лабораторию для демонстрации системы. Будем рады ответить на ваши вопросы!
