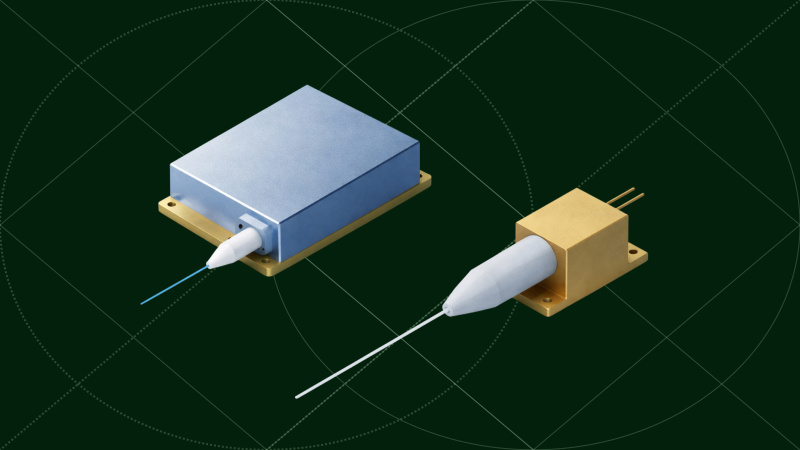

Тренды в производстве полупроводниковых диодов накачки для мощных волоконных лазерных систем

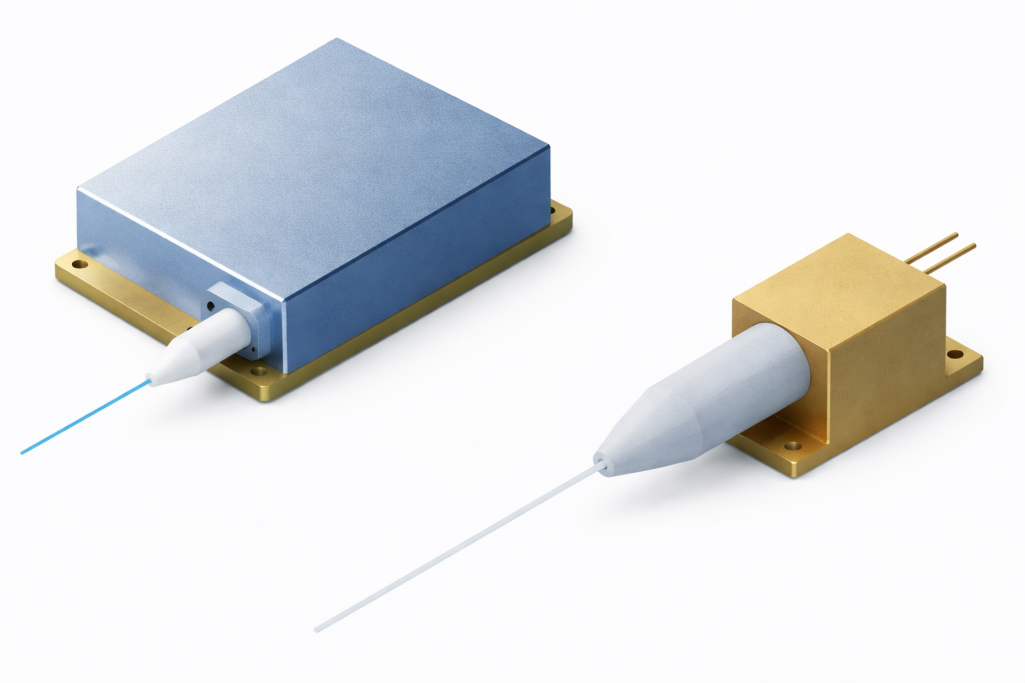

Полупроводниковые диоды накачки – одни из ключевых компонентов волоконных лазеров. От их характеристик зависят эффективность, надежность и стоимость всей системы. За последние годы индустрия прошла через значительные изменения: усилилась конкуренция (в первую очередь со стороны китайских производителей), снизилась цена за ватт, а требования к яркости, плотности мощности и долговечности стали строже.

В статье рассматриваются текущие технологические и рыночные тренды, определяющие развитие диодов накачки, с акцентом на решения для промышленных и высоконадежных применений.

Рыночные и технические тренды

Основные направления развития отрасли – снижение стоимости, увеличение выходной мощности и повышение яркости.

Благодаря массовому производству и высокой конкуренции в Китае, цена за ватт диодной накачки значительно снизилась, особенно в сегменте стандартных промышленных решений. Например, при заказе партии до 10 штук ориентировочные цены (в РФ с НДС) составляют:

• 250 Вт в волокно 135/155 мкм – от 570 USD
• 510 Вт в волокно 220/242 мкм – около 950 USD

Существуют также специализированные лабораторные серии, например, диоды на 1000 Вт в волокно 220/242 мкм или 280/308 мкм. Такие решения требуют нестандартных комбайнеров и активных волокон, но позволяют достигать рекордной яркости.

Яркость как ключевой параметр

Простое увеличение мощности уже недостаточно. Современные системы стремятся упаковать максимальную мощность в минимальную площадь излучения – это позволяет эффективнее фокусировать свет в волокно.

Для этого применяются следующие подходы:

• Увеличение количества эмиттеров на чипе при равномерном распределении тепловыделения
• Постепенное уменьшение ширины эмиттера для снижения расходимости пучка и упрощения фокусировки

Переход к новым материалам

Рост плотности мощности неизбежно ведет к увеличению тепловой нагрузки. Для ее эффективного отвода используются:

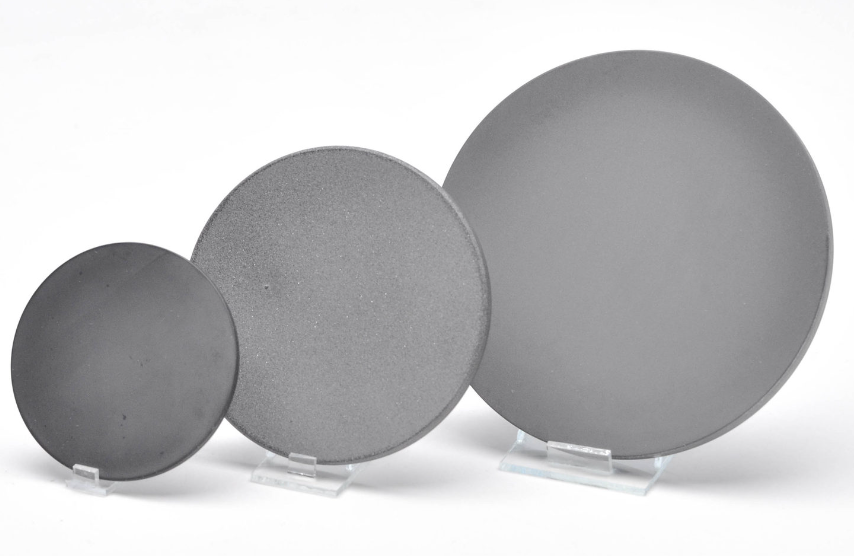

• Алмазные подложки, выращиваемые методом химического осаждения из газовой фазы (CVD). Теплопроводность алмаза в 5 раз выше, чем у меди.
• Переход от мягких припоев (на основе индия) к твердотельным сплавам (AuSn), обеспечивающим лучшую теплопроводность, механическую прочность и устойчивость к ползучести.
• Композитные материалы (например, AlSiC), минимизирующие термические напряжения.

Эти технологии позволяют создавать диодные модули мощностью 250–600 Вт с длительным сроком службы (десятки тысяч часов) в условиях непрерывной эксплуатации.

Превентивный тепловой менеджмент

Производители всё чаще применяют стратегию «умного использования мощности»:

• Диоды эксплуатируются на 85–90 % от максимальной паспортной мощности
• Чипы подключаются параллельно, чтобы снизить тепловую нагрузку на каждый элемент

Подход позволяет пожертвовать 10–15 % пиковой мощности ради удвоения или даже утроения срока службы и обеспечения стабильности параметров. Это критически важно для:

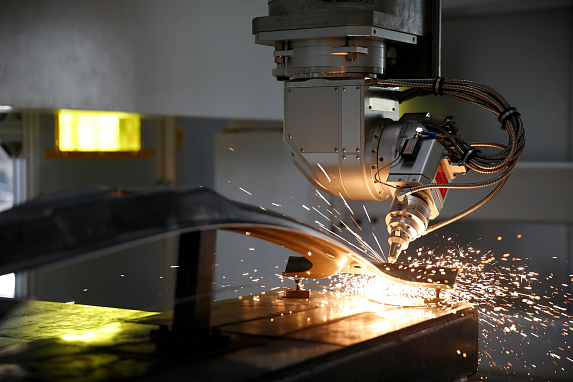

• Промышленных лазеров (сварка, аддитивное производство)
• Медицинских систем
• Аэрокосмических и оборонных приложений

Выбор длины волны 981 нм

• 915 нм – проверенное решение с широким пиком поглощения, но низкой эффективностью. Требует более длинного активного волокна.
• 976 нм – обеспечивает максимальный КПД, но крайне чувствителен к температуре. При нагреве пик поглощения иттербиевого волокна смещается (~+0,3–0,4 нм/°C), и даже небольшое рассогласование (+0,5 нм) вызывает резкое падение поглощения. Это может запустить цепную реакцию: меньше поглощения → больше остаточной мощности в оболочке → дополнительный нагрев → еще большее рассогласование → «тепловое убегание».
• 981 нм – работает на длинноволновом склоне пика поглощения. При нагреве пик смещается в красную область и приближается к длине волны диода, что создает отрицательную обратную связь: система самостабилизируется. Это не дает максимального КПД, но обеспечивает высокую надежность и предсказуемость – особенно важные качества для промышленных систем с круглосуточной нагрузкой.

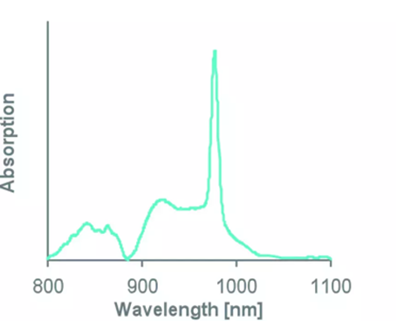

Спектр поглощения иттербиевого волокна

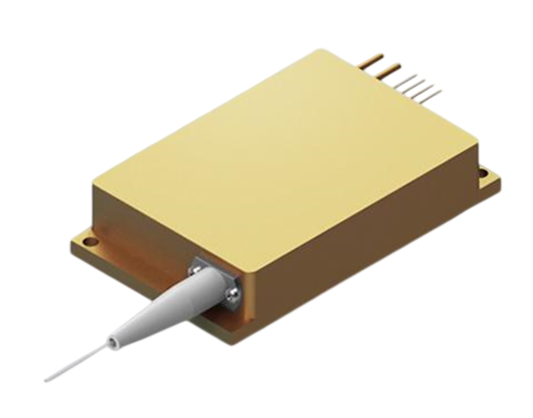

На рынке уже доступны диоды на 981 нм:

• K981-A0-510.0W: 510 Вт в 220/242 мкм, FWHM 3–6 нм
• K981BNERN-530.0W: 530 Вт в 200/220 мкм, FWHM 0,7 нм
• K981BN1RN-140.0W: 140 Вт в 105/125 мкм, FWHM 0,7 нм

Индустрия диодов накачки движется по пути интеграции: повышение яркости, внедрение новых материалов, переход к более стабильным длинам волн и усиление надежности через интеллектуальное управление тепловыми режимами. Эти тенденции позволяют создавать всё более мощные, компактные и долговечные волоконные лазеры, способные работать в самых требовательных условиях.

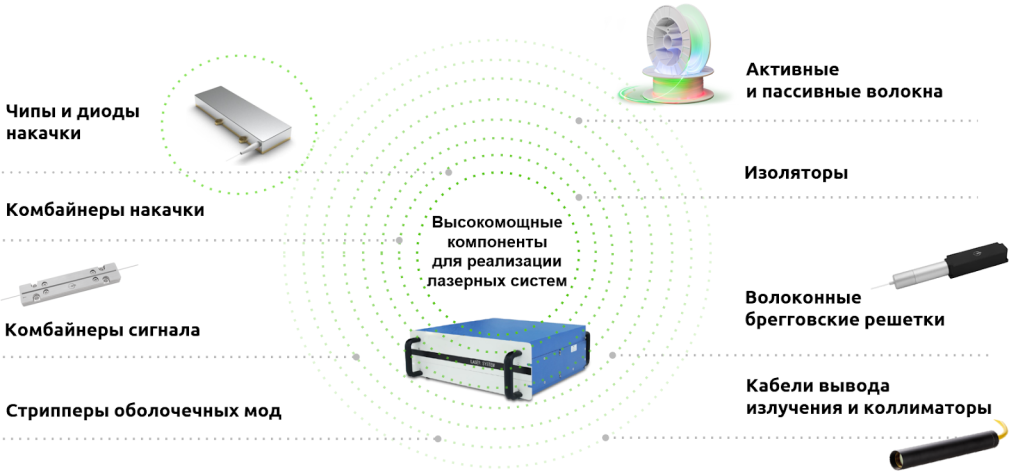

Компания АО «ЛЛС» отслеживает эти тренды и предлагает своим клиентам как готовые решения, так и индивидуальные разработки в области:

• Полупроводниковых диодов накачки
• Активных и пассивных волокон
• Высокомощных комбайнеров, изоляторов, ВБР и других компонентов

Автор статьи: Ромашова Василиса, руководитель группы по волоконным системам
