Специалисты «ЛЛС» провели пуско-наладочные работы лазерного модуля для заказчика

Специалисты «ЛЛС» провели пуско-наладочные работы лазерного модуля для заказчика

20.06.2022
99
Поделитеcь новостью:

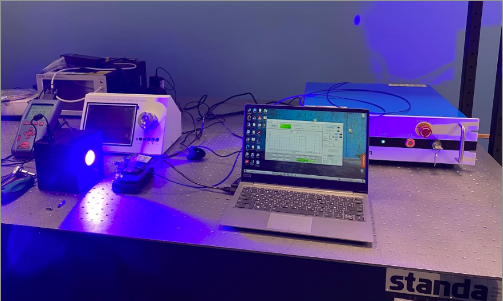

В рамках пуско-наладочных работ специалистами АО «ЛЛС» для Заказчика запущен лазерный модуль DS3-L170 от BWT Beijing

запуск лазерного модуля для заказчика.png

В рамках данной работы требовалось провести подключение лазера с чиллером, настроить систему управления и снять Ватт-Амперную характеристику.

лазерный модуль.png

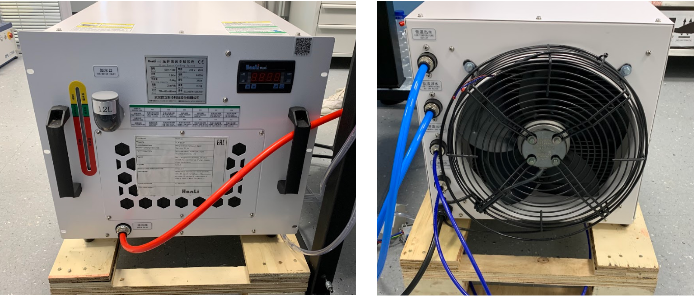

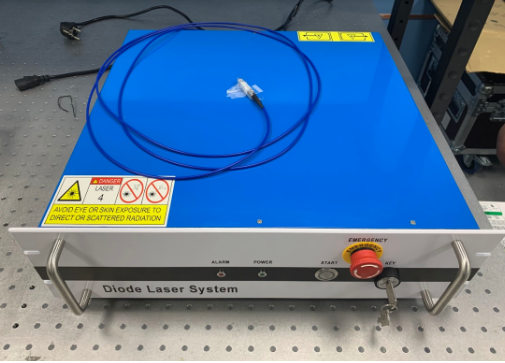

Лазерный модуль с длиной волны 445 нм и максимальной выходной мощностью 170 Вт. С такими мощными выходными характеристиками лазер можно использовать только с чиллером, который требует своей настройки и заправки охлаждающими жидкостями.


Особенностью данной системы является выходное волокно, а точнее коннектор. При мощностях до 200 Вт достаточно использование SMA коннектора, в данном случае используется SMA коннектор с воздушным зазором, SMA-Air Gap. Важно всегда перед включением лазера проводить проверку коннектора на чистоту, так как малейшая пыль или дефект может привести к непоправимым последствиям.

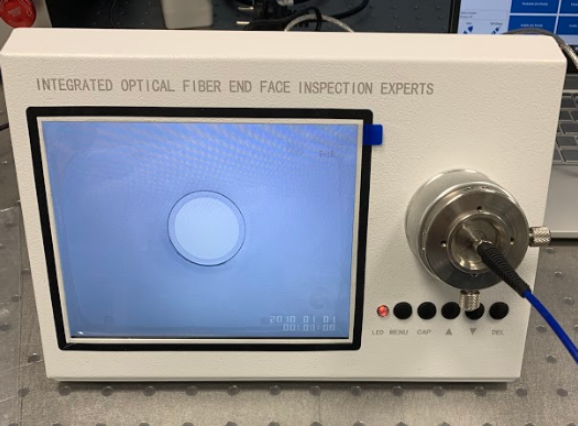

Проверку коннектора проводят с помощью специального микроскопа для коннекторов, в нашем случае HK-400G/S.


Так как выходное волокно многомодовое, то мы видим ярко-белую сердцевину и по краям оболочку волокна. Важно, чтобы дефектов не было никаких!

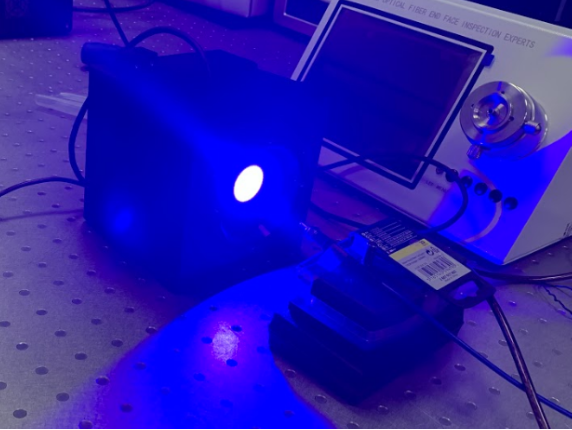

При включении лазера выходное излучение должно повторять форму многомодового волокна.

включенный лазер.png

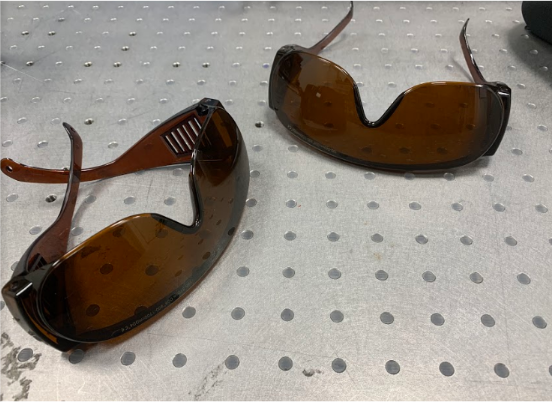

Важно отметить, что 445 нм – это синий диапазон спектра. Данное излучение очень яркое и смотреть на него не защищенными глазами запрещается! Лазерная система относится к 4 классу опасности, ношение специальных очков обязательно!

защитные очки.png

Управление лазером осуществляется аналоговым способом или через разъем RS232. Аналоговый способ подразумевает под собой подключение к источнику питания и соединение всех пинов, согласно инструкции. В то время как цифровой способ подразумевает управление через программное обеспечение DS3 System, унифицированное для всех моделей лазерных модулей DS3-xxx.

Лазерные модули на 445 нм используются для обработки материалов, а также 3D-печати. Такие системы имеют небольшие габариты и вес, что позволяет легко и просто их встраивать в более многофункциональные лазерные системы.

посмотреть отзывы кнопка.png

Специалисты АО «ЛЛС» всегда могут оказать вам качественную и оперативную помощь, в пуско-наладке оборудования, а также подобрать все необходимое для вашего индивидуального решения.
