Новый корпус для диодов Nanoplus!

Новый корпус для диодов Nanoplus!

26.10.2021
171
Поделитеcь новостью:

Уже более 20-ти лет немецкая компания Nanoplus занимается разработкой и производством DFB- и FP-лазерных диодов во всём диапазоне длин волн от 760 нм до 14000 нм. А с конца прошлого года она также занялась изготовлением суперлюминесцентных диодов.

Устройства Nanoplus очень гибкие в аспекте кастомизации. Излучающие лазерные чипы могут быть корпусированы во множество наиболее популярных корпусов, например, в ТО-5.6, ТО-5, ТО-66, C-mount, чип на радиаторе и 14-pin Butterfly.

В арсенале доступных корпусов теперь появился новый подтип корпуса ТО-66 с коллимирующей линзой!

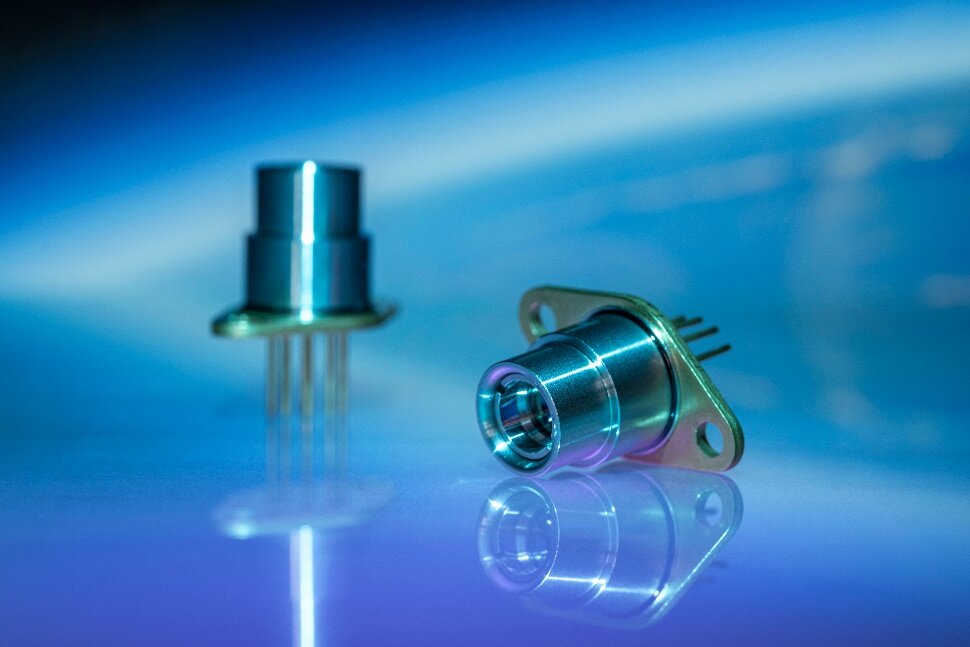

Внешний вид нового корпуса ТО-66 с коллимирующей линзой.jpg

Внешний вид нового корпуса ТО-66 с коллимирующей линзой

Корпус представляет собой обычный ТО-66 с выводом в свободное пространство, но со встроенной коллимацией для применений в OEM проектах по созданию тех или иных систем для обнаружения газов, различного сенсинга и др.

Новый корпус состоит из насадки TO-66 с герметичной крышкой и коллимирующей линзы сверху. Такой корпус теперь доступен для любого лазера Nanoplus на длинах волн от 1850 нм до 6500 нм. Угол расходимости лазерного луча при коллимации встроенной линзой менее 4 мрад!

Ниже Вы можете ознакомиться с кратким введением в различные варианты корпусов от Nanoplus, представленным доктором Ларсом Хильдебрандтом, директором отдела продаж и маркетинга компании Nanoplus (видео на английском языке).

Cравнительная таблица для стандартных корпусов типа ТО от Nanoplus:

 Корпус  TO-5  TO-66  TO-5.6



Внешний вид

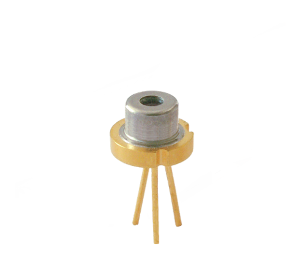

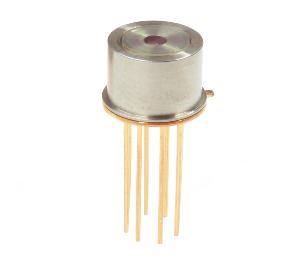

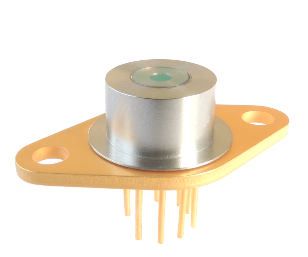

 ТО-5.png  ТО-66.png  ТО-5.6.png
 Длина волны  0.76 - 3 мкм 3 - 6 мкм  0.76 - 3 мкм
 Наличие TEC  + + -
 Наличие термистора  + + -
 Колпачок  +
Просветляющее покрытие (опционально)
+
Просветляющее покрытие (опционально)
-
Без покрытия (опционально)
 Окно +
Просветляющее покрытие (опционально)
+
Просветляющее покрытие (опционально)
-
Без покрытия (опционально)
 Чертёж Корпус TO-5      Корпус TO-66    Корпус TO-5.6

С подробным чертежом нового корпуса Вы можете ознакомиться по этой ссылке.

АО «ЛЛС» является официальным дистрибьютором и представляет весь спектр продукции Nanoplus на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
