Новые чипы с боковой подсветкой от Wooriro
Wooriro Co. Ltd. – первая компания оптических коммуникаций в Южной Корее, основанная в декабре 1998 года. На её базе происходит разработка и производство различных оптических компонентов для систем связи и телекоммуникаций, а также диодов и фотоприемников на основе InGaAs/InP для высокочувствительного сенсинга и дальнометрии.
Недавно компания Wooriro представила новый тип товара в своём ассортименте: PIN-фотомониторы с боковой подсветкой (англ. Side Illuminated Monitor PIN PD Chip). Компоненты такого класса обеспечивают широкий диапазон обнаружения излучения и имеют чрезвычайную компактность. Структура фоточипа оптимизирована для контроля оптического выходного сигнала, излучаемого задней стороной FP- и DFB-лазеров, которые используются в системах передачи данных и телекоммуникациях, а также EDFA-лазеров.
Внешний вид чипа
Форма диода такова, что входящее лазерное излучение преломляется изогнутой боковой гранью чипа на его фоточувствительную область. Кристалл изготавливается таким образом, чтобы анодная и катодная контактные площадки располагались на верхней стороне компонента и благодаря уникальной боковой грани не требовался громоздкий и дорогой монтаж, свойственный для процесса интеграции стандартных фоточипов в систему мониторинга мощности лазеров.

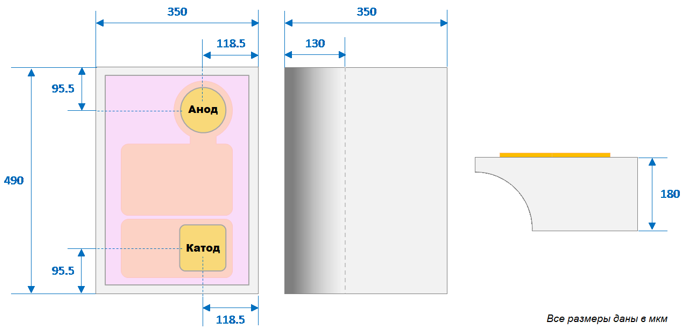

Размеры чипа
Помимо озвученных особенностей к основным параметрам чипа можно отнести следующие:
- диапазон рабочих длин волн: 1000-1640 нм;
- темновой ток: 1 нА;
- полная ёмкость: 7 пФ;
- чувствительность: 0,7 А/Вт @ 1550 нм;
- площадь фоточувствительной зоны: 144х233 мкм2;
- диапазон рабочих температур: от -40°С до +85°С.
