    Широкополосный оптический передатчик MP-6000TX от компании Microwave Photonic Systems

    19.06.2021
    Поделитеcь новостью:

    Microwave Photonic Systems (США) является одной из ведущих компаний, специализирующихся на разработке и производстве радиочастотных оптоволоконных компонентов, модулей и подсистем.


    Компания Microwave Photonic Systems предлагает линейку цифровых и аналоговых волоконно-оптических модулей для линий связи серии MP®, которая включает в себя приемопередатчики, передатчики и приемники. Данные модули построены на базе запатентованной технологии компании Microwave Photonic Systems, которая позволяет им обеспечивать непревзойденную производительность для приложений цифровой и радиосвязи.

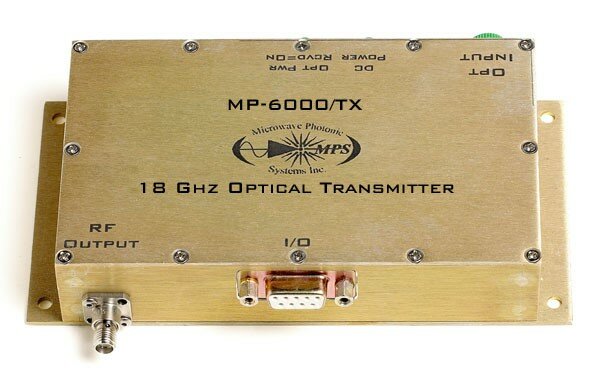

    MP- 6000TX — это волоконно-оптический РЧ передатчик, разработанный для обеспечения широкополосного канала для передачи радиочастотного сигнала по одномодовому оптоволокну.

    В передатчике используется DFB лазерный диод с рабочей длиной волны 1310 нм или 1550 нм, который обеспечивает низкий уровень шума и отличные динамические характеристики. Температурная стабильность лазерного диода контролируется микропроцессором с помощью высокоэффективного термоэлектрического охладителя. Микропроцессор также обеспечивает встроенный мониторинг состояния всех важных параметров и передает эту информацию на главный компьютер через интерфейс ввода-вывода RS-232. Параметры ввода / вывода включают ток смещения лазера, температуру и сообщение об аварийном состоянии.

    Особенности

    • Очень широкая полоса пропускания (500 МГц - 20 ГГц)
    • Большой динамический диапазон
    • Низкий уровень шума
    • Мониторинг состояния: RS-232 (опция)
    • Гарантия 1 год (ограниченная гарантия 2 года)

    Основные характеристики

    Оптические характеристики
    Рабочая длина волны  1310 нм или 1550 ± 5 нм
    Выходная оптическая мощность  +5.0 дБм
    Дифференциальная эффективность E/O  0.1 Вт/А
    Ширина линии  10 МГц
    Подавление боковой моды  45.0 дБ
    Характеристики РЧ канала
    Полоса модуляции  500 МГц – 20 ГГц
    Плоскостность  ±1.0 дБ
    Порог повреждения  20.0 дБм
    Усиление линии связи  -23.0 дБ @ 2 ГГц / -25.0 дБ @ 20 ГГц
    Шум  36.0 дБ @ 2 ГГц / 48.0 дБ @ 20 ГГц
    Общие характеристики
    Источник питания  12,0 В DC или +15,0 В DC, макс. 1,5 Униполярный PWR SUPP
    Оптический входной коннектор  Пигтейл, FC/APC, SC/APC или AVIM APC
    РЧ выходной коннектор  SMA(f), 50 Ом
    DC коннектор  DB-9
    Диапазон рабочих температур  от -40° C до +70° C
    Температура хранения  от -55° C до +85° C
    Локальный индикатор аварийного состояния  LED
    Размеры  5” x 3” x 1”


    Применение

    • Широкополосная радиопередача
    • Удаленные антенны
    • Линии задержки
    • C & X полосы SATCOM
    • RADAR, EW & ECM

    На практике для приложений передачи РЧ по волокну передатчик MP-6000TX используется вместе с приемником MP- 6000RX 20 ГГц

    Компания АО «ЛЛС» представляет весь спектр продукции Microwave Photonic Systems на территории РФ и предлагает наиболее выгодные условия поставки продукции, а также техническую поддержку. Ознакомиться с полным перечнем продукции вы можете на нашем сайте или на сайте производителя.
