    Новые уникальные суперлюминесцентные диоды видимого диапазона от Exalos
    Новости отрасли

    Новые уникальные суперлюминесцентные диоды видимого диапазона от Exalos

    18.06.2021
    Поделитеcь новостью:

    Компания Exalos была основана в 2003 году в Швейцарии и на сегодняшний день является ведущим мировым производителем суперлюминесцентных диодов (англ. superluminescent light-emitting diode — SLED) и свипирующих источников.

    Не так давно компания представила революционную разработку в области производства SLEDов для видимого диапазона длин волн, серию VIS I I BLESRGB.


    Фото излучающих чипов RGB SLEDов от Exalos

    Подробнее о 450 - 635 нм RGB лазерном диоде по ссылке

    Подробнее о суперлюминесцентном диоде видимого диапазона серии Visible RGB по ссылке

    В диодах этой серии используется уникальная конструкция, решающая известную проблему устройств на основе GaN – быструю деградацию, вызванную диффузией легирующих примесей или загрязняющих веществ. Исследования показали, что падение выходных характеристик не зависит от мощности и, скорее всего, связано с быстрым старением зеркальных граней вследствие диффузии водорода к границе раздела p-металл/полупроводник.

    В отличие от устройств на основе высоколегированных Mg-структур, оптимизированная конструкция устройств серии VISIBLESRGB демонстрирует стабильные выходные характеристики в течение длительного периода времени, подобно лазерным диодам, и, таким образом, отвечает требованиям потребительских и промышленных приложений.

    Более того, благодаря широкополосному спектру и высокой пространственной когерентности, новые RGB SLEDы от Exalos могут обеспечивать высокую чёткость и направленность, превосходя системы на основе светодиодов и лазеров.

    Ключевые особенности:

    • Низкая контрастность спеклов
    • Широкополосный выходной спектр
    • Высокая чёткость изображений
    • Высокая пространственная когерентность
    • Низкая временная когерентность
    • Одна пространственная мода
    • Поляризованное выходное излучение
    • Энергоэффективность
    • Высокий порог повреждения
    • Компактность
    Применение:
    • Голографические дисплеи
    • Дисплеи для AR/VR/MR (например, для «Умных очков»)
    • Цветовые системы LCOS, DLP, SLM
    • Сканирующие MEMS зеркала
    • Микродисплеи
    • Пико проекторы
    • Машинное зрение
    • Метрология
    • Микроскопия

    Новое поколение SLEDов основано на GaAs/GaN структурах:

    635 нм

    510 нм

     450 нм
    Высокая светоотдачи и низкое энергопотребление Первый в своем роде Лучшие показатели в отрасли

    Обладая более чем десятилетним опытом и ведущей исследовательской группой, компания Exalos смогла разработать новые SLEDы для красной спектральной области на основе проверенной архитектуры GaAs.

    Благодаря новой структуре активной области и усовершенствованной конструкции с краевым излучением был создан красный SLED с длиной волны 635 нм, который сочетает в себе локальный максимум для светового потока и эффективность преобразования мощности.

    Переход к более коротким длинам волн, до 500 нм и короче, и получение истинно зеленого источника света – довольно сложная задача.

    Используя конструкцию нового поколения на основе GaN, компания Exalos смогла преодолеть внутренние проблемы современных материалов и произвести первые коммерческие высокопроизводительные SLED для зеленого спектрального диапазона.

    Усовершенствованная структура зеленых и синих SLEDов Exalos основана на эпитаксиальных слоях, выращенных на подложках из GaN. В её основе лежит принцип излучения света из множества квантовых ям InGaN, расположенных в середине волноводного слоя InGaN с низким содержанием индия, который, в свою очередь, расположен между слоями оболочки AlGaN с низким показателем преломления.
    Синие SLEDы требуют квантовых ям с умеренным содержанием индия (обычно порядка 10-15%).


    Также компания анонсировала модуль, состоящий из трех SLED чипов, размещенных в 14-контактном корпусе «бабочка», с общей выходной мощностью около 30 мВт (~10 мВт/цвет), что соответствует суммарному световому потоку ~5 лм.

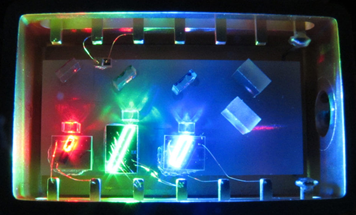

    Фото внутреннего устройства модуля RGB SLED от Exalos

    Чипы на 635 нм (красный), 510 нм (зелёный) и 450 нм (синий) по отдельности припаяны на сабмаунт и установлены на керамическую подложку, оснащённую стабилизирующим температуру элементом Пельтье. Встроенные микрооптические элементы обеспечивают пространственное объединение отдельных лучей SLED и их коллимацию в параллельный RGB-пучок.

    Устройство предлагается как developer kit со специальной электроникой для управления или в виде отдельного модуля.

    Высокая пространственная когерентность излучения SLEDов, понижает сложность коллимационной системы, необходимой в оптических подсистемах. Низкая временная когерентность, обусловленная большой шириной спектральной полосы устраняет необходимость в громоздких дефазерах, используемых для уменьшения нежелательных спекл-шумов.

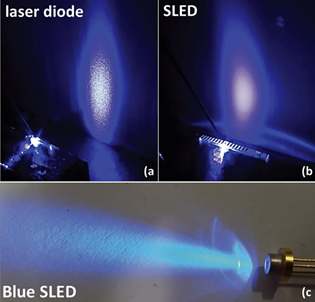

    Сравнение спекл-шума в дальнем поле:
    (a) синий лазерный диод
    (b) синий SLED серии VISIBLESRGB
    (c) пучок из 5.6 мм синего SLED в TO-корпусе.
    Одномодовый световой рисунок зелёного диода серии VISIBLESRGB.

    Выходной пучок может быть сколлимирован в параллельный или сфокусирован в пятно размером в микроны. Излучение демонстрирует высокую степень линейной поляризации, что, в свою очередь, приводит к 50% -ной экономии оптической выходной мощности при использовании для освещения микродисплеев на основе LCOS.

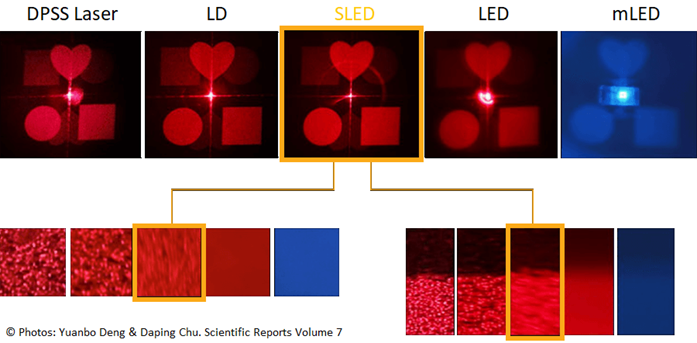

    В тесте Юаньбо Дэнг и Дапинг Чу, опубликованном в Scientific Reports vol. 7, сравниваются свойства когерентности 5 источников света (см. ниже) и их влияние на чёткость изображения и пятнистость:


    Из сравнения хорошо видно, что SLEDы достигают низкого контраста спеклов (слева), что связано с их широким спектром излучения (низкой временной когерентностью). В свою очередь, SLEDы достигают высокой четкости изображения (справа) благодаря высокой пространственной согласованности.



    АО «ЛЛС» является дистрибьютором и представляет весь спектр продукции Exalos на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
